930HR-8-1/4
Forgó egyenes csatlakozó, kúpos öntömítő menettel - RPM 1200
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
930HR-8-1/4
Forgó egyenes csatlakozó, kúpos öntömítő menettel - RPM 1200
Kérjük regisztráljon a 3D modellek és termék adatlapok letöltéséhez.
| Termék | Csatlakozás | Csatlakozás | Csőméret | Max. fordulatszám |
|---|

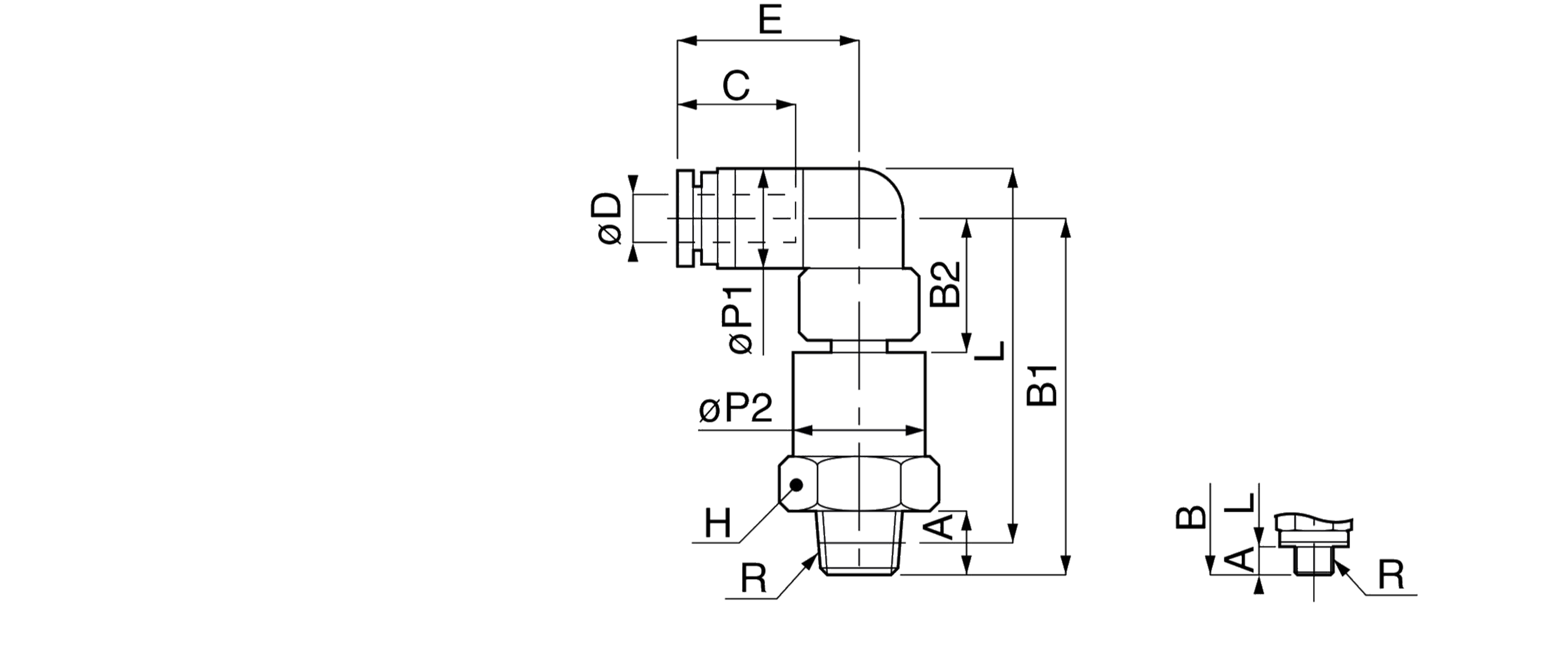

| Típusszám | Csőméret | Csatlakozás | A | B1 | B2 | L | P1 | P2 | C | E | H |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 930HR-4-M5 | 4 | M5 | 3 | 33,7 | 13,2 | 35,7 | 10 | 11,6 | 14,9 | 19,7 | 12 |
| 930HR-4-1/8 | 4 | R 1/8" | 8 | 38,2 | 132 | 39,2 | 10 | 11,6 | 14,9 | 19,7 | 12 |
| 930HR-6-1/8 | 6 | R 1/8" | 8 | 44,5 | 16,5 | 46,7 | 12,5 | 16,6 | 17 | 22,8 | 17 |
| 930HR-6-1/4 | 6 | R 1/4" | 11 | 47,5 | 16,5 | 47,7 | 12,5 | 16,6 | 17 | 22,8 | 17 |
| 930HR-8-1/8 | 8 | R 1/8" | 8 | 45,5 | 17,5 | 48,7 | 14,5 | 16,6 | 18,2 | 25,7 | 17 |
| 930HR-8-1/4 | 8 | R 1/4" | 11 | 48,5 | 17,5 | 49,7 | 14,5 | 16,6 | 18,2 | 25,7 | 17 |
| 930HR-10-3/8 | 10 | R 3/8" | 12 | 56,9 | 21,4 | 59,3 | 17,5 | 23,6 | 20,7 | 29,5 | 24 |
| 930HR-10-1/2 | 10 | R 1/2" | 15 | 59,9 | 21,4 | 60,4 | 17,5 | 23,6 | 20,7 | 29,5 | 24 |
| 930HR-12-3/8 | 12 | R 3/8" | 12 | 58,6 | 23,1 | 62,8 | 21 | 23,6 | 23,4 | 32,7 | 24 |
| 930HR-12-1/2 | 12 | R 1/2" | 15 | 61,6 | 23,1 | 63,9 | 21 | 23,6 | 23,4 | 32,7 | 24 |
| Csatlakozás: | R 1/4" |
|---|---|
| Csatlakozás | Csőméret: | Ø8 |
| Kivitel: | menetes |
| Kivitel: | csatlakozó (menetes) |
| Max. fordulatszám: | 1200 rpm |
| Méret: | Ø8 |
| Névleges nyomás: | 0…10 bar |
| Tömítés anyaga: | NBR |
| Üzemi nyomás: | 0…16 bar |
