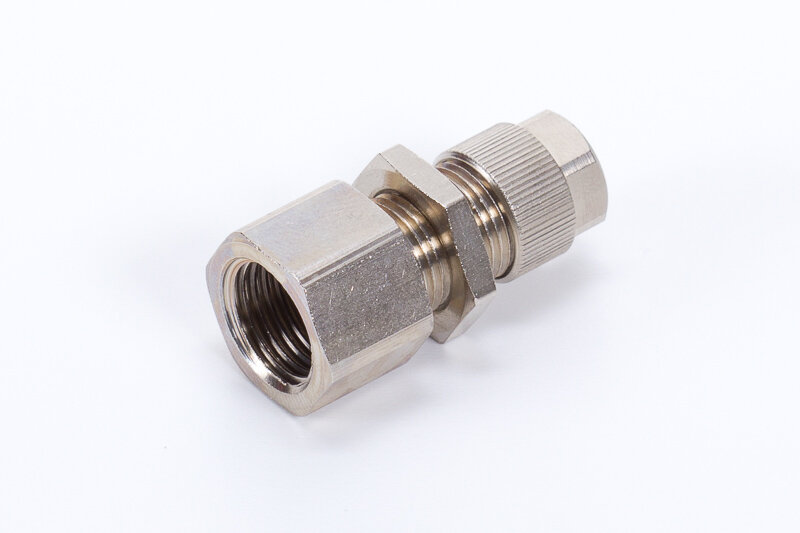

145M-12/9-3/8
Hollanderes falonátvezető csatlakozó, belső menettel
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
145M-12/9-3/8
Hollanderes falonátvezető csatlakozó, belső menettel
| Termék | Csatlakozás |
|---|
| Típusszám | Csőméret | Csatlakozás G | M | B | L1 | L6 | i | S1 | S3 | S |
|---|---|---|---|---|---|---|---|---|---|---|
| 145M-4,3/3-M5 | 4,3/3 | M 5 | M7x0,75 | 1-9 | 7 | 28 | 5 | 7 | 10 | 8 |
| 145M-5/3-M5 | 5/3 | M 5 | M7x0,75 | 1-9 | 7 | 28 | 5 | 7 | 10 | 8 |
| 145M-6/4-1/8 | 6/4 | G 1/8" | M10x1 | 1-9 | 10 | 36 | 8 | 10 | 13 | 13 |
| 145M-8/6-1/4 | 8/6 | G 1/4" | M12x1 | 1-9 | 12,5 | 38,5 | 10,5 | 12 | 17 | 17 |
| 145M-10/8-1/4 | 10/8 | G 1/4" | M14x1 | 1-9 | 12,5 | 40,5 | 10,5 | 13 | 17 | 17 |
| 145M-11,5/9-3/8 | 11,5/9 | G 3/8" | M16x1 | 1-9 | 13,5 | 42,5 | 11,5 | 15 | 19 | 19 |
| 145M-12/9-3/8 | 12/9 | G 3/8" | M16x1 | 1-9 | 13,5 | 42,5 | 11,5 | 15 | 19 | 19 |
| Csatlakozás: | G 3/8" |
|---|---|
| Hőmérséklet tartomány: | -40°C…+120°C |
| Anyag: | nikkelezett réz |
| Csőméret | A: | Ø12 |
| Csőméret | B: | Ø9 |
| Cső átmérő (külső/belső): | Ø12/9 |
| Kivitel: | menetes |
| Közeg: | sűrített levegő, folyadék |
| Névleges nyomás: | 0…25 bar |
| Tömítés anyaga: | tömítés nélkül |
| Üzemi nyomás: | 0…25 bar |
