955M-8
Dugaszolható könyök összekötő
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
955M-8
Dugaszolható könyök összekötő
Kérjük regisztráljon a 3D modellek és termék adatlapok letöltéséhez.

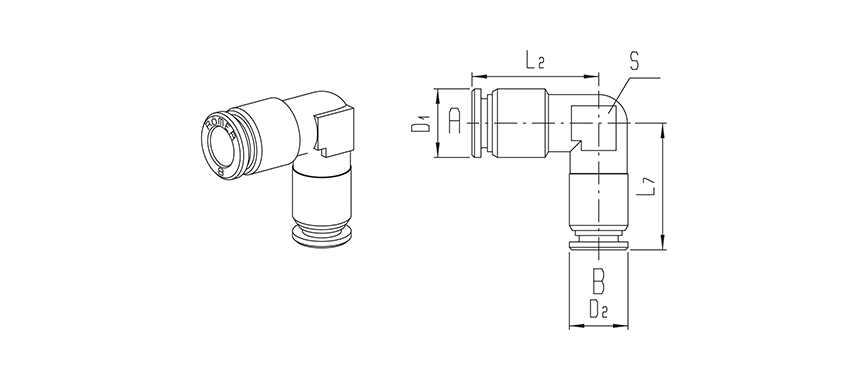

| Termék | Csőméret | A | Csőméret | B |
|---|
| Típusszám | Csőméret A | Csőméret B | L2 | L7 | D1 | D2 | S |
|---|---|---|---|---|---|---|---|
| 955M-4 | 4 | 4 | 18,5 | 18,5 | 12,5 | 12,5 | 9 |
| 955M-6 | 6 | 6 | 19,5 | 19,5 | 12,5 | 12,5 | 9 |
| 955M-8 | 8 | 8 | 25,5 | 25,5 | 14 | 14 | 12 |
| 955M-10 | 10 | 10 | 29,5 | 29,5 | 16,5 | 16,5 | 13 |
| Hőmérséklet tartomány: | -20°C…+80°C |
|---|---|
| Anyag: | nikkelezett réz |
| Csatlakozó hüvely anyaga: | nikkelezett réz |
| Csatlakozó test anyaga: | nikkelezett réz |
| Csőméret | A: | Ø8 |
| Csőméret | B: | Ø8 |
| Csőrögzítő hüvely anyaga: | nikkelezett réz |
| Gyűrű anyaga: | nikkelezett réz/POM |
| Kivitel: | összekötő |
| Közeg: | sűrített levegő, víz |
| Névleges nyomás: | 0…20 bar |
| O-gyűrű anyaga: | NBR |
| Rögzítő gyűrű anyaga: | rozsdamentes acél |
| Rögzítő karom anyaga: | rozsdamentes acél |
| Támasztógyűrű anyaga: | POM |
| Tömítés anyaga: | NBR |
| Üzemi nyomás: | 0…20 bar |
