A-13550-4-1/8

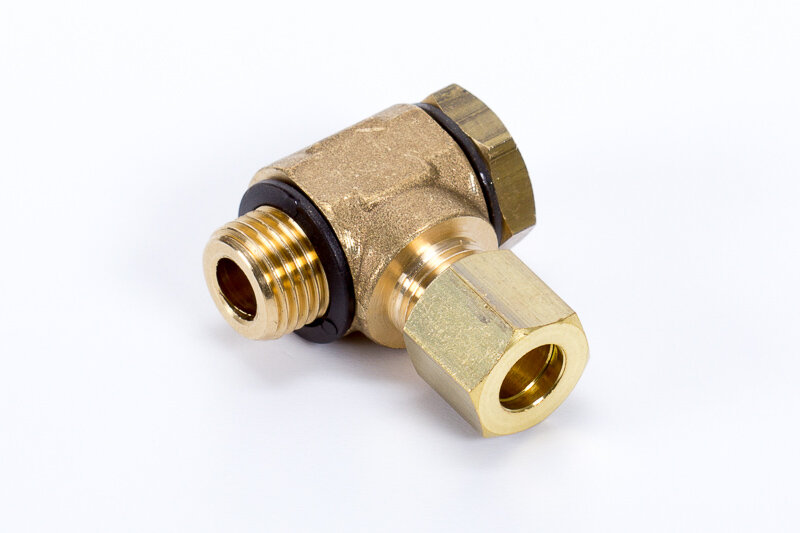

Vágógyűrűs gyűrűs könyökcsatlakozó
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
A-13550-4-1/8
Vágógyűrűs gyűrűs könyökcsatlakozó
Kérjük regisztráljon a 3D modellek és termék adatlapok letöltéséhez.
| Termék |
|---|

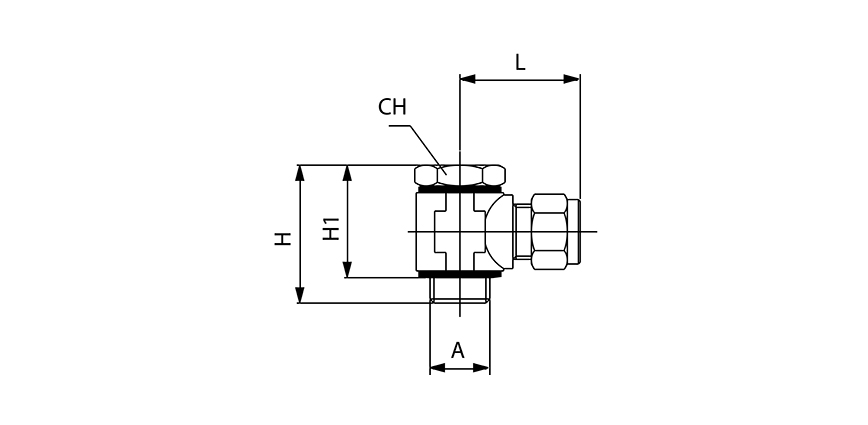

| Típusszám | Csőméret | Csatlakozás A | L | H | H1 | CH |
|---|---|---|---|---|---|---|
| A-13550-4-1/8 | 4 | G 1/8" | 22,5 | 31 | 24,5 | 14 |
| A-13550-6-1/8 | 6 | G 1/8" | 23,5 | 31 | 24,5 | 14 |
| A-13550-6-1/4 | 6 | G 1/4" | 26,5 | 32 | 25 | 17 |
| A-13550-8-1/8 | 8 | G 1/8" | 28,5 | 31 | 24,5 | 14 |
| A-13550-8-1/4 | 8 | G 1/4" | 28,5 | 32 | 25 | 17 |
| A-13550-8-3/8 | 8 | G 3/8" | 30 | 36 | 27,5 | 19 |
| A-13550-10-1/4 | 10 | G 1/4" | 32,5 | 32 | 25 | 17 |
| A-13550-10-3/8 | 10 | G 3/8" | 32,5 | 36 | 27,5 | 19 |
| A-13550-14-1/4 | 14 | G 1/4" | 37 | 44 | 38 | 17 |
| A-13550-14-3/8 | 14 | G 3/8" | 37 | 46 | 38 | 22 |
| A-13550-14-1/2 | 14 | G 1/2" | 37 | 49 | 39,5 | 24 |
| A-13550-22-3/4 | 22 | G 3/4" | 47 | 64 | 55 | 32 |
| Kivitel: | menetes |
|---|---|
| Tömítés anyaga: | NBR |
