A-55140-4-D6
Átalakító dugó dugaszolható csatlakozóba, könyök kivitel
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
A-55140-4-D6
Átalakító dugó dugaszolható csatlakozóba, könyök kivitel
Kérjük regisztráljon a 3D modellek és termék adatlapok letöltéséhez.

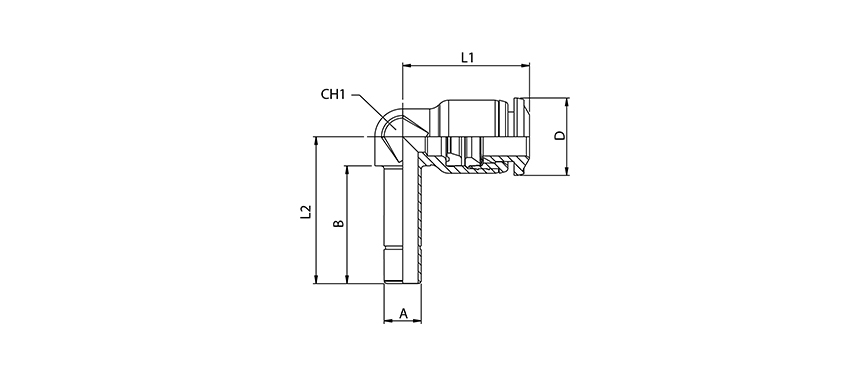

| Termék | Csatlakozás | Csatlakozás | Csőméret |
|---|
| Típusszám | Csőméret | Csatlakozás A | B | L1 | L2 | CH1 | D |
|---|---|---|---|---|---|---|---|
| A-55140-4-D4 | 4 | 4 | 17 | 16,5 | 20,8 | 7 | 10 |
| A-55140-4-D6 | 4 | 6 | 19 | 16,5 | 22,8 | 7 | 10 |
| A-55140-6-D6 | 6 | 6 | 19 | 20,5 | 23,7 | 9 | 12,5 |
| A-55140-6-D4 | 6 | 4 | 17 | 20,5 | 21,7 | 9 | 12,5 |
| A-55140-8-D8 | 8 | 8 | 20 | 22 | 26 | 10 | 14 |
| A-55140-8-D10 | 8 | 10 | 21,8 | 22 | 27,6 | 10 | 14 |
| A-55140-10-D10 | 10 | 10 | 22,5 | 26,5 | 30 | 13 | 17 |
| A-55140-10-D12 | 10 | 12 | 24,7 | 26,5 | 32,2 | 13 | 17 |
| A-55140-12-D12 | 12 | 12 | 25,5 | 30 | 33,5 | 16 | 20 |
| Csatlakozás: | D6 |
|---|---|
| Hőmérséklet tartomány: | -20°C…+80°C |
| Csatlakozás | Csőméret: | Ø4 |
| Anyag: | nikkelezett réz |
| Csatlakozó test anyaga: | nikkelezett réz |
| Csőrögzítő hüvely anyaga: | rozsdamentes acél |
| Gyűrű anyaga: | technopolimer |
| Kivitel: | átalakító dugó (csak dugaszolható) |
| Közeg: | sűrített levegő, vákuum, víz |
| Méret: | Ø4 |
| Névleges nyomás: | -0,9…20 bar |
| Rögzítő karom anyaga: | rozsdamentes acél |
| Támasztógyűrű anyaga: | technopolimer |
| Tömítés anyaga: | NBR |
| Üzemi nyomás: | -0,9…20 bar |
