Körprofil henger

Bejelentkezés az árak megtekintéséhez
Egyedi lökethossz (opcionális)
Ennek az értéken 5 és 500 között kell lennie.

Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség

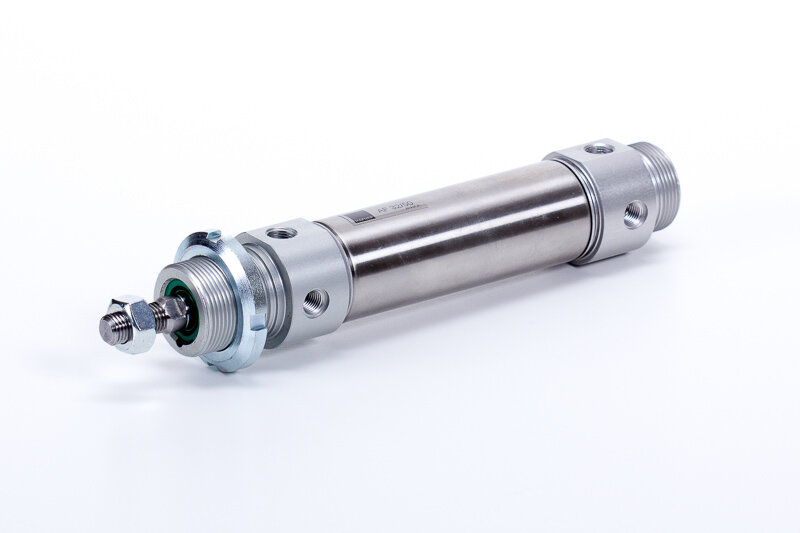

AF 50/100
Körprofil henger

Termék Átmérő Lökethossz Csatlakozás Dugattyúrúd menet Dugattyúrúd átmérő Tömítés anyaga
AF 32/10 Ø32 10 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm poliuretán, NBR
AF 32/25 Ø32 25 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm poliuretán, NBR
AF 32/50 Ø32 50 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm poliuretán, NBR
AF 32/80 Ø32 80 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm poliuretán, NBR
AF 32/100 Ø32 100 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm poliuretán, NBR
AF 32/125 Ø32 125 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm poliuretán, NBR
AF 32/160 Ø32 160 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm poliuretán, NBR
AF 32/200 Ø32 200 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm poliuretán, NBR
AF 32/250 Ø32 250 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm poliuretán, NBR
AF 32/320 Ø32 320 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm poliuretán, NBR
AF 32/400 Ø32 400 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm poliuretán, NBR
AF 32/500 Ø32 500 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm poliuretán, NBR
AF 40/10 Ø40 10 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm poliuretán, NBR
AF 40/25 Ø40 25 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm poliuretán, NBR
AF 40/50 Ø40 50 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm poliuretán, NBR
AF 40/80 Ø40 80 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm poliuretán, NBR
AF 40/100 Ø40 100 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm poliuretán, NBR
AF 40/125 Ø40 125 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm poliuretán, NBR
AF 40/160 Ø40 160 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm poliuretán, NBR
AF 40/200 Ø40 200 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm poliuretán, NBR
AF 40/250 Ø40 250 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm poliuretán, NBR
AF 40/320 Ø40 320 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm poliuretán, NBR
AF 40/400 Ø40 400 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm poliuretán, NBR
AF 40/500 Ø40 500 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm poliuretán, NBR
AF 50/10 Ø50 10 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm poliuretán, NBR
AF 50/25 Ø50 25 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm poliuretán, NBR
AF 50/50 Ø50 50 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm poliuretán, NBR
AF 50/80 Ø50 80 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm poliuretán, NBR
AF 50/125 Ø50 125 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm poliuretán, NBR
AF 50/160 Ø50 160 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm poliuretán, NBR
AF 50/200 Ø50 200 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm poliuretán, NBR
AF 50/250 Ø50 250 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm poliuretán, NBR
AF 50/320 Ø50 320 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm poliuretán, NBR
AF 50/400 Ø50 400 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm poliuretán, NBR
AF 50/500 Ø50 500 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm poliuretán, NBR
AF 63/10 Ø63 10 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm poliuretán, NBR
AF 63/25 Ø63 25 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm poliuretán, NBR
AF 63/50 Ø63 50 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm poliuretán, NBR
AF 63/80 Ø63 80 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm poliuretán, NBR
AF 63/100 Ø63 100 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm poliuretán, NBR
AF 63/125 Ø63 125 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm poliuretán, NBR
AF 63/160 Ø63 160 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm poliuretán, NBR
AF 63/200 Ø63 200 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm poliuretán, NBR
AF 63/250 Ø63 250 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm poliuretán, NBR
AF 63/320 Ø63 320 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm poliuretán, NBR
AF 63/400 Ø63 400 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm poliuretán, NBR
AF 63/500 Ø63 500 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm poliuretán, NBR

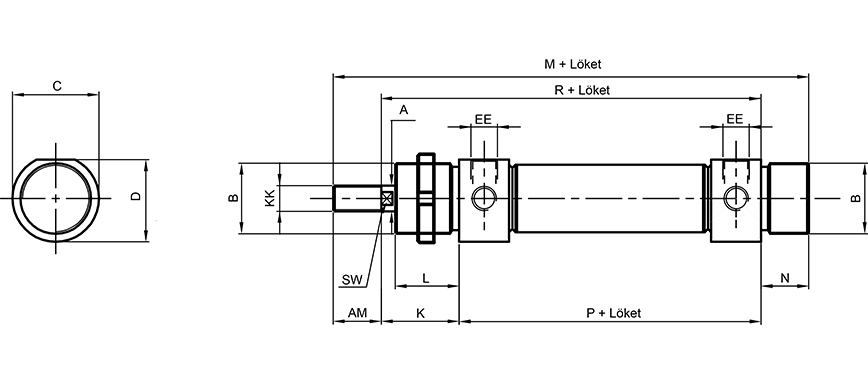

Típusszám Ø [mm] A B C D K L M N P R AM EE KK SW
AF 32/... Ø 32 12 M 30 x 1,5 38 36,5 38 30 168 14 96 134 20 G 1/8" M 10 x 1,25 10
AF 40/... Ø 40 16 M 38 x 1,5 46 44 45 35 196 16 111 156 24 G 1/4" M 12 x 1,25 12
AF 50/... Ø 50 20 M 45 x 1,5 57 55 50 38 220 18 120 170 32 G 1/4" M 16 x 1,5 16
AF 63/... Ø 63 20 M 45 x 1,5 70 67,5 50 38 224 18 124 174 32 G 3/8" M 16 x 1,5 16
Átmérő: Ø50
Lökethossz: 100 mm
Csatlakozás: G 1/4"
Hőmérséklet tartomány: -20°C…+80°C
Dugattyúrúd anyaga: rozsdamentes, saválló acél (AISI 316)
Működés: kettős működésű
Dugattyú: mágneses
Dugattyú anyaga: eloxált alumínium
Dugattyúrúd menet: M16 x 1,5 - külső menet
Dugattyúrúd átmérő: Ø20 mm
Hengerfedelek anyaga: eloxált alumínium
Hengertest anyaga: rozsdamentes acél
Húzóerő: 940 N
Közeg: sűrített levegő
Löketvég csillapítás: rugalmas
Nyomóerő: 1119 N
Tömítés anyaga: poliuretán, NBR
Vezetőpersely anyaga: szinterbronz
Üzemi nyomás: 1…10 bar
