EDMD 32/50
Megvezetett kompakt henger - állítható véghelyzet-csillapítással
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
EDMD 32/50
Megvezetett kompakt henger - állítható véghelyzet-csillapítással
Kérjük regisztráljon a 3D modellek és termék adatlapok letöltéséhez.

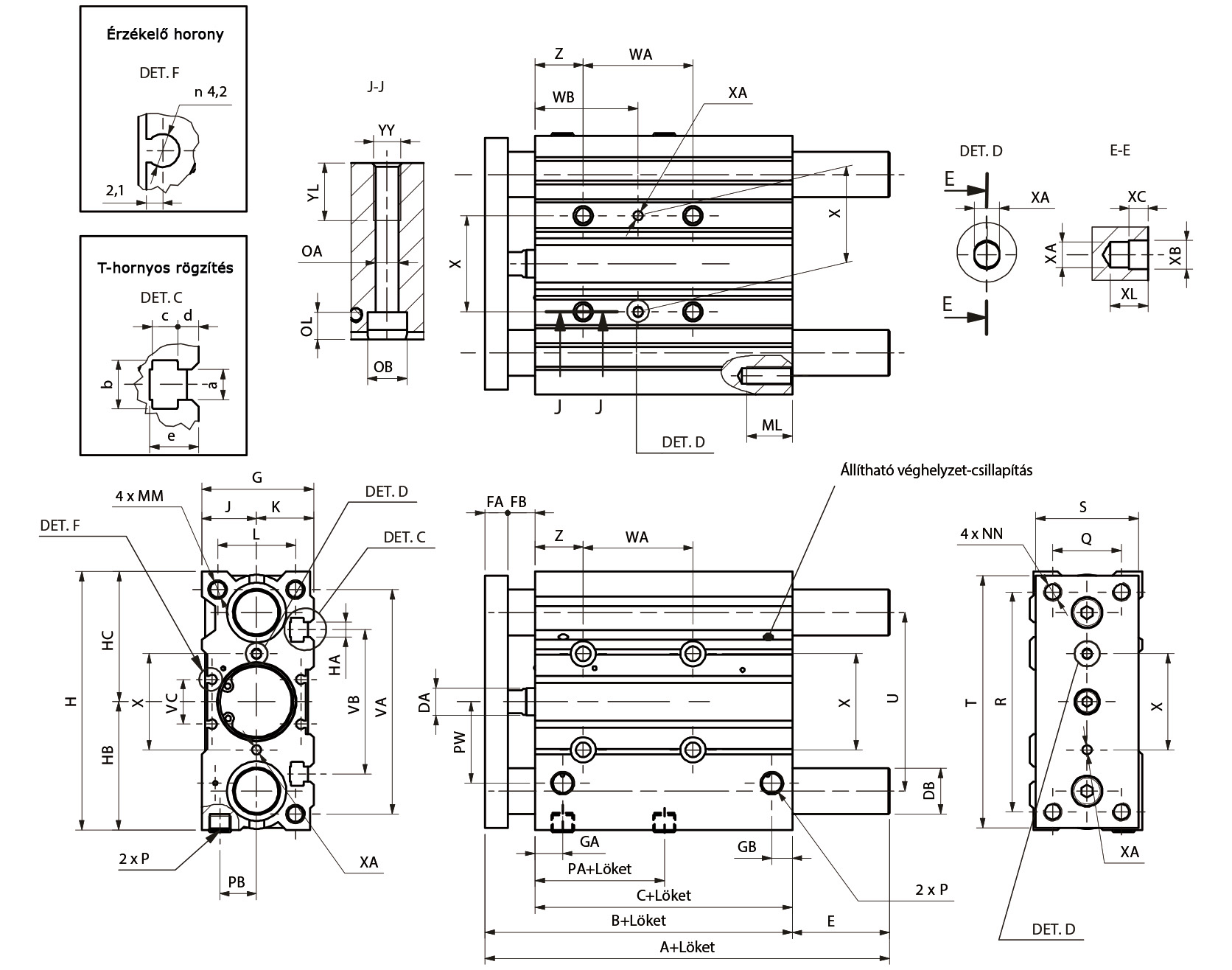

Termék | Átmérő | Lökethossz | Csatlakozás | Dugattyúrúd átmérő | Tömítés anyaga |
---|
Típusszám | EDMD 16/… | EDMD 20/… | EDMD 25/… | EDMD 32/… | EDMD 40/… | EDMD 50/… | EDMD 63/… |
---|---|---|---|---|---|---|---|
Ø [mm] | Ø 16 | Ø 20 | Ø 25 | Ø 32 | Ø 40 | Ø 50 | Ø 63 |
A (löket: 0-25) | 71 | 78 | 78,5 | 97 | 97 | 106,5 | 106,5 |
A (löket: 25-50) | 71 | 86,5 | 87 | 127 | 127 | 131,5 | 131,5 |
A (löket: 75-200) | 71 | 84,5 | 85 | 102 | 102 | 118 | 118 |
B | 71 | 78 | 78,5 | 84,5 | 91 | 97 | 102 |
C | 58 | 62 | 62,5 | 62,5 | 69 | 69 | 74 |
Ø DA | 8 | 10 | 10 | 12 | 12 | 16 | 16 |
Ø DB | 10 | 12 | 16 | 20 | 20 | 25 | 25 |
E (löket: 0-25) | 0 | 0 | 0 | 12,5 | 6 | 9,5 | 4,5 |
E (löket: 25-50) | 0 | 8,5 | 8,5 | 42,5 | 36 | 34,5 | 29,5 |
E (löket: 75-200) | 0 | 6,5 | 6,5 | 17,5 | 11 | 21 | 16 |
FA | 8 | 10 | 10 | 10 | 10 | 15 | 15 |
FB | 5 | 6 | 6 | 12 | 12 | 13 | 13 |
G | 30,5 | 36,8 | 42,8 | 49 | 55 | 65 | 79 |
GA | 11 | 11,5 | 11,5 | 12 | 15 | 15 | 15,5 |
GB | 8 | 9 | 10 | 9 | 12 | 12 | 13,5 |
H | 64 | 84 | 94 | 113 | 121 | 149 | 163 |
HA | M4 | M5 | M5 | M6 | M6 | M8 | M10 |
HB | 32,5 | 41,5 | 46,5 | 56 | 60 | 74 | 81 |
HC | 32 | 42,5 | 47,5 | 57 | 61 | 75 | 82 |
J | 15 | 18 | 21 | 24 | 27 | 32 | 39 |
K | 15,5 | 18,8 | 21,8 | 25 | 28 | 33 | 40 |
L | 22 | 24 | 30 | 34 | 40 | 46 | 58 |
MM | M5 | M5 | M6 | M8 | M8 | M10 | M10 |
ML | 12 | 13 | 15 | 16 | 16 | 20 | 22 |
NN | M5 | M5 | M6 | M8 | M8 | M10 | M10 |
OA | 4,2 | 5,2 | 5,2 | 6,5 | 6,5 | 8,5 | 8,5 |
OB | 8 | 9,5 | 9,5 | 11 | 11 | 14 | 14 |
OL | 4,5 | 5,5 | 5,5 | 7,5 | 7,5 | 9 | 9 |
P | M5 | G1/8 | G1/8 | G1/8 | G1/8 | G1/4 | G1/4 |
PA | 40 | 38,5 | 37,5 | 31,5 | 38 | 34 | 38 |
PB | 10 | 10,5 | 13,5 | 16 | 18 | 21,5 | 28 |
PW | 19 | 25 | 30 | 35,5 | 39,5 | 47 | 58 |
Q | 16 | 18 | 26 | 30 | 30 | 40 | 50 |
R | 54 | 70 | 78 | 96 | 104 | 130 | 130 |
S | 25 | 30 | 40 | 45 | 45 | 60 | 70 |
T | 62 | 81 | 91 | 110 | 118 | 146 | 158 |
U | 46 | 54 | 64 | 78 | 86 | 110 | 124 |
VA | 56 | 72 | 82 | 98 | 106 | 130 | 142 |
VB | 38 | 44 | 50 | 63 | 72 | 92 | 110 |
VC | 10,5 | 12,5 | 15 | 19,5 | 25 | 33 | 34 |
WA (löket: 0-75) | 44 | 44 | 44 | 48 | 48 | 48 | 52 |
WA (löket: 100-175) | 110 | 120 | 120 | 124 | 124 | 124 | 128 |
WA (löket: 200) | - | 200 | 200 | 200 | 200 | 200 | 200 |
WB (löket: 0-75) | 27 | 39 | 39 | 45 | 46 | 48 | 50 |
WB (löket: 100-175) | 60 | 77 | 77 | 83 | 84 | 86 | 88 |
WB (löket: 200) | - | 117 | 117 | 121 | 122 | 124 | 124 |
X±0,02 | 24 | 28 | 34 | 42 | 50 | 66 | 80 |
ØXA H9 | 3 | 3 | 4 | 4 | 4 | 5 | 5 |
XB | 3,5 | 3,5 | 4,5 | 4,5 | 4,5 | 6 | 6 |
XC | 3 | 3 | 3 | 3 | 3 | 4 | 4 |
XL | 6 | 6 | 6 | 6 | 6 | 8 | 8 |
YY | M5 | M6 | M6 | M8 | M8 | M10 | M10 |
YL | 10 | 12 | 12 | 16 | 16 | 20 | 22 |
Z | 5 | 17 | 17 | 21 | 22 | 24 | 24 |
a | 4,4 | 5,4 | 5,4 | 6,5 | 6,5 | 8,5 | 11 |
b | 7,4 | 8,4 | 8,4 | 10,5 | 10,5 | 13,5 | 17,8 |
c | 3,7 | 4,5 | 4,5 | 5,5 | 5,5 | 7,5 | 10 |
d | 3,5 | 3,6 | 3,8 | 4,5 | 5 | 5,5 | 8 |
e | 6,7 | 8,6 | 9 | 10,5 | 10,5 | 14,5 | 19,5 |
Funkció: | kettős működésű |
---|---|
Átmérő: | Ø32 |
Lökethossz: | 50 mm |
Csatlakozás: | G 1/8" |
Hőmérséklet tartomány: | -20°C…+80°C |
Dugattyúrúd anyaga: | keménykrómozott acél (CK45) |
Dugattyú: | mágneses |
Dugattyú anyaga: | alumínium |
Dugattyúrúd átmérő: | Ø12 mm |
Hengertest anyaga: | eloxált alumínium |
Húzóerő: | 394 N |
Közeg: | sűrített levegő |
Löketvég csillapítás: | állítható |
Nyomóerő: | 458 N |
Tömítés anyaga: | NBR |
Vezetőpersely anyaga: | szinterbronz |
Üzemi nyomás: | 1…10 bar |
