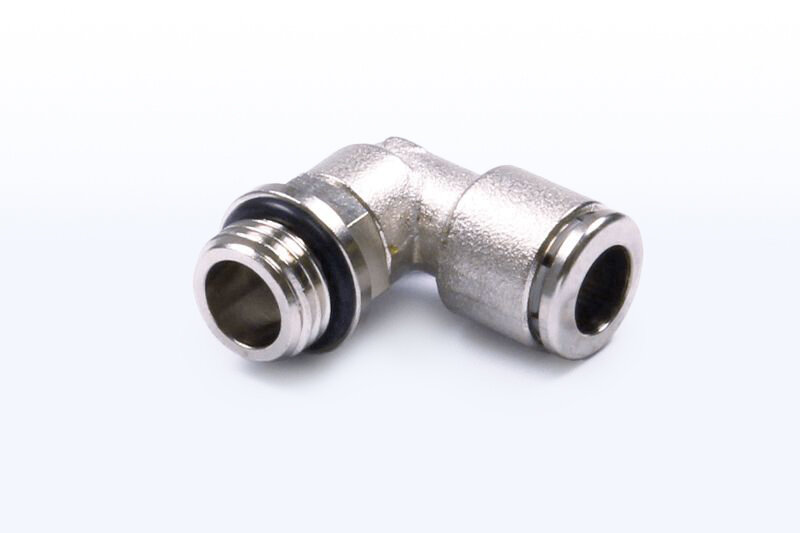

TQ-ML-12-3/8
Push-In könyök csatlakozó
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
TQ-ML-12-3/8
Push-In könyök csatlakozó
Kérjük regisztráljon a 3D modellek és termék adatlapok letöltéséhez.
| Termék | Csatlakozás | Csőméret |
|---|

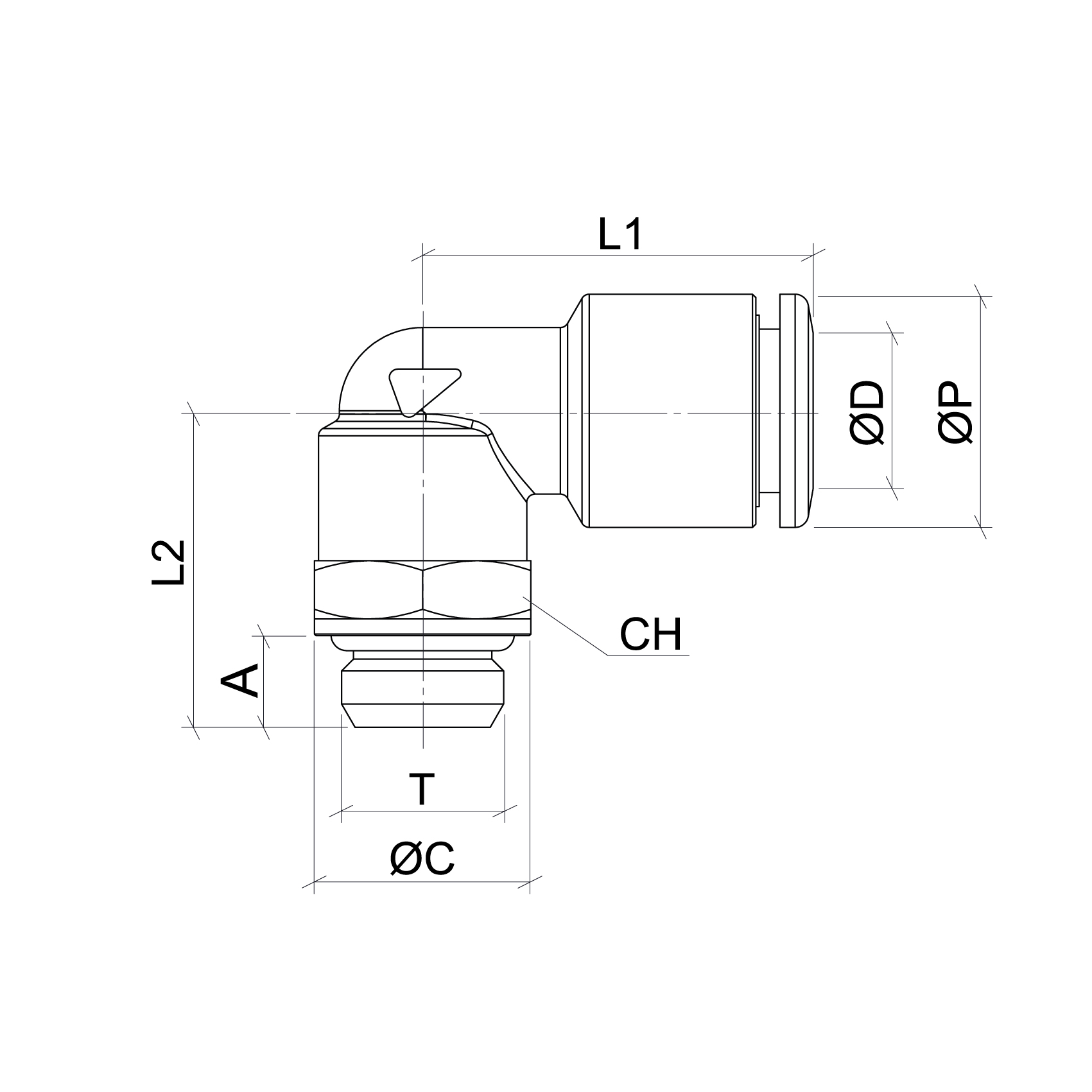

| Típusszám | ØD | T | ØP | ØC | A | L1 | L2 | CH | g |
|---|---|---|---|---|---|---|---|---|---|
| TQ-ML-4-M5 | 4 | M5x0,8 | 10 | 7 | 4 | 18 | 15 | 8 | 5 |
| TQ-ML-4-1/8 | 4 | G 1/8" | 10 | 13 | 5,5 | 19,5 | 19 | 13 | 19 |
| TQ-ML-4-1/4 | 4 | G 1/4" | 10 | 16 | 6,5 | 19,5 | 21,5 | 13 | 22 |
| TQ-ML-6-M5 | 6 | M5x0,8 | 12 | 7 | 4 | 19,5 | 16 | 8 | 11 |
| TQ-ML-6-1/8 | 6 | G 1/8" | 12 | 13 | 5,5 | 21 | 19 | 13 | 20 |
| TQ-ML-6-1/4 | 6 | G 1/4" | 12 | 16 | 6,5 | 21 | 21,5 | 13 | 24 |
| TQ-ML-8-1/8 | 8 | G 1/8" | 14 | 13 | 5,5 | 23 | 19 | 13 | 22 |
| TQ-ML-8-1/4 | 8 | G 1/4" | 14 | 16 | 6,5 | 23 | 21,5 | 13 | 24 |
| TQ-ML-8-3/8 | 8 | G 3/8" | 14 | 20 | 7,5 | 23 | 23 | 13 | 28 |
| TQ-ML-10-1/4 | 10 | G 1/4" | 16 | 16 | 6,5 | 26 | 23 | 16 | 35 |
| TQ-ML-10-3/8 | 10 | G 3/8" | 16 | 20 | 7,5 | 26 | 26 | 16 | 43,5 |
| TQ-ML-10-1/2 | 10 | G 1/2" | 16 | 25 | 9 | 26 | 27,5 | 16 | 52 |
| TQ-ML-12-1/4 | 12 | G 1/4" | 19 | 16 | 6,5 | 31 | 25,5 | 20 | 55 |
| TQ-ML-12-3/8 | 12 | G 3/8" | 19 | 20 | 7,5 | 31 | 26,5 | 20 | 55 |
| TQ-ML-12-1/2 | 12 | G 1/2" | 19 | 25 | 9 | 31 | 29 | 20 | 63 |
| Csatlakozás: | G 3/8" |
|---|---|
| Hőmérséklet tartomány: | -20°C…+80°C |
| Anyag: | nikkelezett réz |
| Csatlakozó test anyaga: | nikkelezett réz |
| Csőméret: | Ø12 |
| Csőrögzítő hüvely anyaga: | nikkelezett réz |
| Kivitel: | menetes |
| Közeg: | sűrített levegő, vákuum |
| Névleges nyomás: | -0,9…20 bar |
| O-gyűrű anyaga: | NBR |
| Rögzítő karom anyaga: | rozsdamentes acél |
| Támasztógyűrű anyaga: | nikkelezett réz |
| Tömítés anyaga: | NBR |
