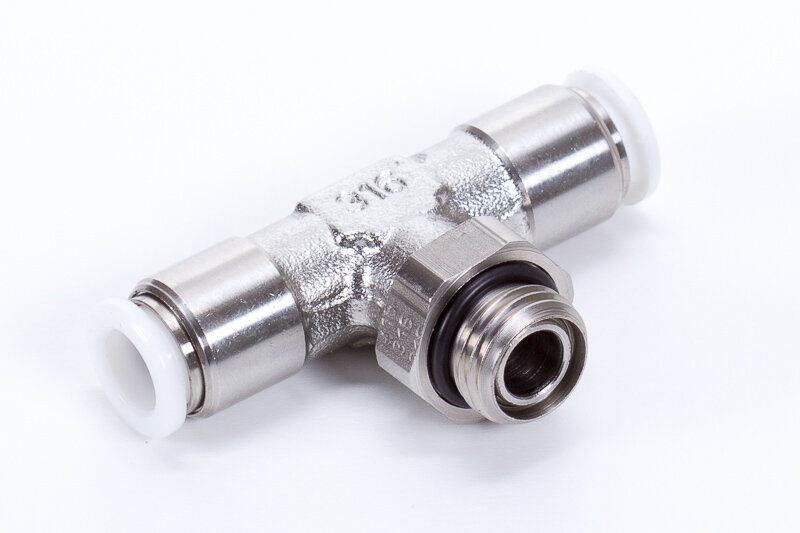

921X4-4F-1/8
Dugaszolható T-csatlakozó - INOX
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
921X4-4F-1/8
Dugaszolható T-csatlakozó - INOX
Kérjük regisztráljon a 3D modellek és termék adatlapok letöltéséhez.
| Termék | Csatlakozás |
|---|
| Típusszám | Csőméret | Csatlakozás G | L2 | L3 | i | D1 | S4 | S |
|---|---|---|---|---|---|---|---|---|
| 921X4-4F-1/8 | 4 | G 1/8" | 22 | 15 | 5 | 10 | 10 | 13 |
| 921X4-6F-1/8 | 6 | G 1/8" | 24 | 15 | 5 | 12 | 10 | 13 |
| 921X4-6F-1/4 | 6 | G 1/4" | 24 | 15 | 7 | 12 | 10 | 17 |
| 921X4-8F-1/8 | 8 | G 1/8" | 27,5 | 16,5 | 5 | 14 | 13 | 13 |
| 921X4-8F-1/4 | 8 | G 1/4" | 27,5 | 17 | 7 | 14 | 13 | 17 |
| 921X4-8F-3/8 | 8 | G 3/8" | 27,5 | 19 | 8 | 14 | 13 | 19 |
| 921X4-10F-1/4 | 10 | G 1/4" | 29,5 | 17 | 7 | 16,5 | 13 | 17 |
| 921X4-10F-3/8 | 10 | G 3/8" | 29,5 | 19 | 8 | 16,5 | 13 | 19 |
| 921X4-12F-3/8 | 12 | G 3/8" | 32 | 19 | 8 | 20 | 17 | 19 |
| Csatlakozás: | G 1/8" |
|---|---|
| Hőmérséklet tartomány: | 0°C…+120°C |
| Anyag: | rozsdamentes acél |
| Csatlakozó hüvely anyaga: | rozsdamentes acél |
| Csatlakozó test anyaga: | rozsdamentes acél |
| Csőméret: | Ø4 |
| Csőrögzítő hüvely anyaga: | rozsdamentes acél |
| Gyűrű anyaga: | rozsdamentes acél/PVDF |
| Kivitel: | menetes |
| Közeg: | sűrített levegő, víz |
| Névleges nyomás: | 0…20 bar |
| O-gyűrű anyaga: | FKM |
| Rögzítő gyűrű anyaga: | rozsdamentes acél |
| Rögzítő karom anyaga: | rozsdamentes acél |
| Támasztógyűrű anyaga: | PVDF |
| Tömítés anyaga: | FKM |
| Üzemi nyomás: | -0,9…20 bar |
