930M-10-3/8
Dugaszolható könyök csatlakozó
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
930M-10-3/8
Dugaszolható könyök csatlakozó
Kérjük regisztráljon a 3D modellek és termék adatlapok letöltéséhez.
| Termék | Csatlakozás |
|---|

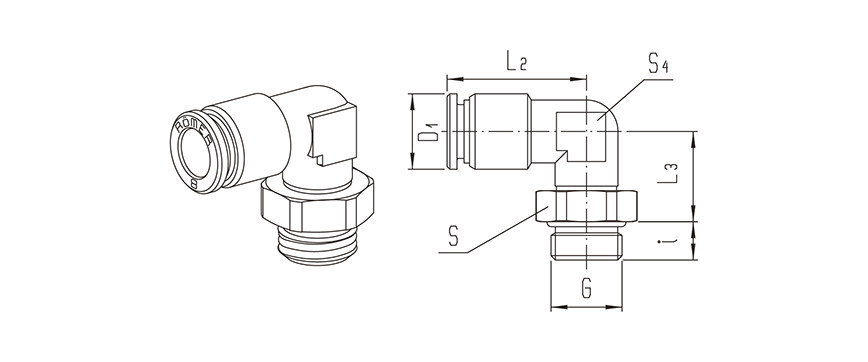

| Típusszám | Csőméret | Csatlakozás G | L2 | L3 | i | D1 | S4 | S |
|---|---|---|---|---|---|---|---|---|
| 930M-4-1/8 | 4 | G 1/8" | 20,5 | 13,5 | 5 | 10 | 9 | 13 |
| 930M-4-1/4 | 4 | G 1/4" | 22 | 15,5 | 7 | 10 | 10 | 17 |
| 930M-6-1/8 | 6 | G 1/8" | 22 | 13,5 | 5 | 12 | 9 | 13 |
| 930M-6-1/4 | 6 | G 1/4" | 24 | 15,5 | 7 | 12 | 10 | 17 |
| 930M-8-1/8 | 8 | G 1/8" | 25,5 | 16 | 5 | 14 | 12 | 13 |
| 930M-8-1/4 | 8 | G 1/4" | 27,5 | 17,5 | 7 | 14 | 13 | 17 |
| 930M-8-3/8 | 8 | G 3/8" | 27,5 | 19,5 | 8 | 14 | 13 | 19 |
| 930M-10-1/4 | 10 | G 1/4" | 29,5 | 17,5 | 7 | 16,5 | 13 | 17 |
| 930M-10-3/8 | 10 | G 3/8" | 29,5 | 19,5 | 8 | 16,5 | 13 | 19 |
| 930M-12-1/4 | 12 | G 1/4" | 32 | 18,5 | 7 | 20 | 17 | 17 |
| 930M-12-3/8 | 12 | G 3/8" | 32 | 19,5 | 8 | 20 | 17 | 19 |
| 930M-12-1/2 | 12 | G 1/2" | 32 | 20,5 | 9 | 20 | 17 | 24 |
| Csatlakozás: | G 3/8" |
|---|---|
| Hőmérséklet tartomány: | -20°C…+80°C |
| Anyag: | nikkelezett réz |
| Csatlakozó hüvely anyaga: | nikkelezett réz |
| Csatlakozó test anyaga: | nikkelezett réz |
| Csőméret: | Ø10 |
| Csőrögzítő hüvely anyaga: | nikkelezett réz |
| Gyűrű anyaga: | POM |
| Kivitel: | menetes |
| Közeg: | sűrített levegő, víz |
| Névleges nyomás: | 0…16 bar |
| O-gyűrű anyaga: | NBR |
| Rögzítő gyűrű anyaga: | rozsdamentes acél |
| Rögzítő karom anyaga: | rozsdamentes acél |
| Támasztógyűrű anyaga: | POM |
| Tömítés anyaga: | NBR |
| Üzemi nyomás: | 0…16 bar |
