958P-8-6
Dugaszolható egyenes összekötő
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
958P-8-6
Dugaszolható egyenes összekötő
Kérjük regisztráljon a 3D modellek és termék adatlapok letöltéséhez.
| Termék | Csőméret | A | Csőméret | B |
|---|

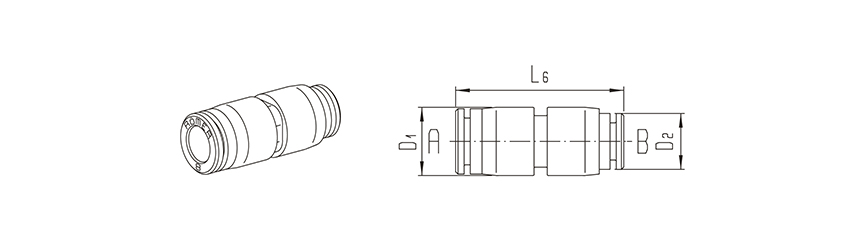

| Típusszám | Csőméret A | Csőméret B | L6 | D1 | D2 |
|---|---|---|---|---|---|
| 958P-4 | 4 | 4 | 30 | 10,5 | 10,5 |
| 958P-6-4 | 6 | 4 | 32 | 12,5 | 12,5 |
| 958P-6 | 6 | 6 | 32,5 | 12,5 | 12,5 |
| 958P-8-4 | 8 | 4 | 35,5 | 14,5 | 14,5 |
| 958P-8-6 | 8 | 6 | 36 | 14,5 | 14,5 |
| 958P-8 | 8 | 8 | 36 | 14,5 | 14,5 |
| 958P-10-6 | 10 | 6 | 40 | 17 | 17 |
| 958P-10-8 | 10 | 8 | 40,5 | 17 | 17 |
| 958P-10 | 10 | 10 | 41 | 17 | 17 |
| 958P-12-10 | 12 | 10 | 45 | 21 | 21 |
| 958P-12 | 12 | 12 | 45 | 21 | 21 |
| 958P-14-12 | 14 | 12 | 46 | 23 | 23 |
| 958P-14 | 14 | 14 | 46 | 23 | 23 |
| 958P-16-12 | 16 | 12 | 47 | 25 | 25 |
| 958P-16-14 | 16 | 14 | 47 | 25 | 25 |
| 958P-16 | 16 | 16 | 47 | 25 | 25 |
| 958P-22 | 22 | 22 | 57 | 34 | 34 |
| Hőmérséklet tartomány: | -20°C…+60°C |
|---|---|
| Anyag: | POM |
| Csatlakozó hüvely anyaga: | nikkelezett réz |
| Csatlakozó test anyaga: | POM |
| Csőméret | A: | Ø8 |
| Csőméret | B: | Ø6 |
| Csőrögzítő hüvely anyaga: | nikkelezett réz |
| Gyűrű anyaga: | nikkelezett réz/POM |
| Kivitel: | összekötő |
| Közeg: | sűrített levegő, víz |
| Névleges nyomás: | 0…16 bar |
| O-gyűrű anyaga: | NBR |
| Rögzítő karom anyaga: | rozsdamentes acél |
| Támasztógyűrű anyaga: | POM |
| Tömítés anyaga: | NBR |
| Üzemi nyomás: | 0…16 bar |
