959P-8
Dugaszolható falonátvezető összekötő
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
959P-8
Dugaszolható falonátvezető összekötő
Kérjük regisztráljon a 3D modellek és termék adatlapok letöltéséhez.
| Termék | Csőméret | A | Csőméret | B |
|---|

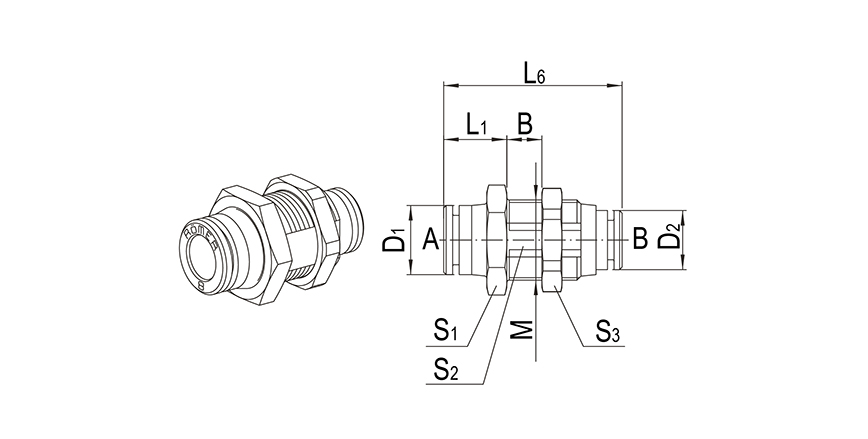

| Típusszám | Csőméret A | Csőméret B | M | B | L1 | L6 | D1 | D2 | S1 | S2 | S3 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 959P-4 | 4 | 4 | M 14 x 1 | 1...10 | 10,5 | 31,5 | 9,5 | 9,5 | 17 | 12,5 | 17 |
| 959P-6-4 | 6 | 4 | M 14 x 1 | 1...10 | 11 | 32 | 11,5 | 9,5 | 17 | 12,5 | 17 |
| 959P-6 | 6 | 6 | M 14 x 1 | 1...10 | 11 | 32,5 | 11,5 | 11,5 | 17 | 12,5 | 17 |
| 959P-8-6 | 8 | 6 | M 16 x 1 | 1...10 | 12,5 | 36 | 14 | 11,5 | 19 | 14,5 | 19 |
| 959P-8 | 8 | 8 | M 16 x 1 | 1...10 | 12,5 | 36 | 14 | 14 | 19 | 14,5 | 19 |
| 959P-10-8 | 10 | 8 | M 20 x 1 | 1...10 | 14 | 40,5 | 16,5 | 14 | 22 | 18 | 24 |
| 959P-10 | 10 | 10 | M 20 x 1 | 1...10 | 14 | 41 | 16,5 | 16,5 | 22 | 18 | 24 |
| Hőmérséklet tartomány: | -20°C…+60°C |
|---|---|
| Anyag: | POM |
| Csatlakozó hüvely anyaga: | nikkelezett réz |
| Csatlakozó test anyaga: | POM |
| Csőméret | A: | Ø8 |
| Csőméret | B: | Ø8 |
| Csőrögzítő hüvely anyaga: | nikkelezett réz |
| Gyűrű anyaga: | nikkelezett réz/POM |
| Kivitel: | összekötő |
| Közeg: | sűrített levegő, víz |
| Névleges nyomás: | 0…16 bar |
| O-gyűrű anyaga: | NBR |
| Rögzítő karom anyaga: | rozsdamentes acél |
| Támasztógyűrű anyaga: | POM |
| Tömítés anyaga: | NBR |
| Üzemi nyomás: | 0…16 bar |
