A-55955-6
Fojtószelep, dugaszolható csatlakozóval
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
A-55955-6
Fojtószelep, dugaszolható csatlakozóval
Kérjük regisztráljon a 3D modellek és termék adatlapok letöltéséhez.
| Termék | Csatlakozás | Csőméret | Átáramlás (P1=6 bar, ΔP=1 bar) | Üzemi nyomás |
|---|

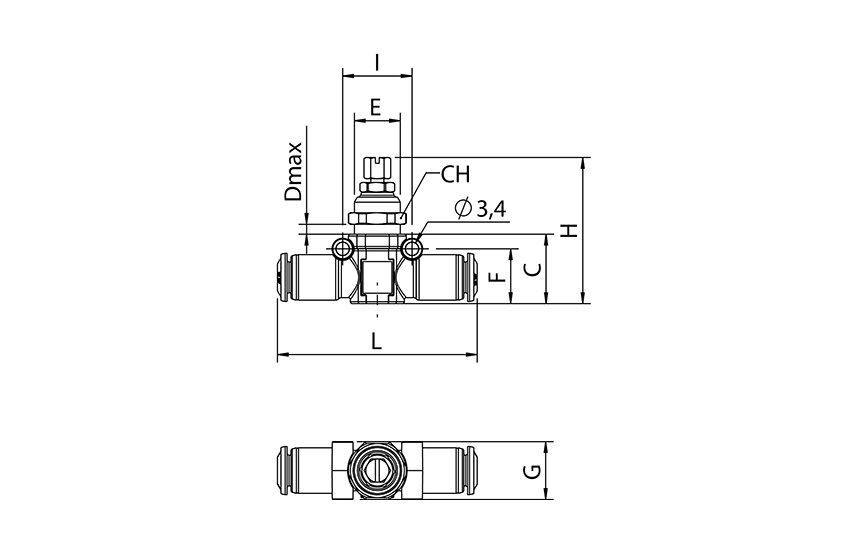

| Típusszám | Csőméret | C | D | E | F | G | H | I | L |
|---|---|---|---|---|---|---|---|---|---|
| A-55955-4 | 4 | 18 | 6 | M 12 x 1 | 14,5 | 15 | 37,5...43,5 | 18 | 52 |
| A-55955-6 | 6 | 18 | 6 | M 12 x 1 | 14,5 | 15 | 37,5...43,5 | 18 | 52 |
| A-55955-8 | 8 | 20 | 6,5 | M 14 x 1 | 16,5 | 17 | 39,5...45,5 | 20 | 58 |
| A-55955-10 | 10 | 23,5 | 8 | M 16 x 1 | 19,5 | 19 | 47,5...53,5 | 22,5 | 67 |
| Hőmérséklet tartomány: | -20°C…+80°C |
|---|---|
| Csatlakozás | Csőméret: | Ø6 |
| Átáramlás (P1=6 bar, ΔP=1 bar): | max. 410 l/perc |
| Csatlakozó hüvely anyaga: | nikkelezett réz |
| Csatlakozó test anyaga: | technopolimer |
| Csőrögzítő hüvely anyaga: | nikkelezett réz |
| Gyűrű anyaga: | technopolimer |
| Kivitel: | összekötő |
| Közeg: | sűrített levegő |
| Névleges nyomás: | 1…10 bar |
| O-gyűrű anyaga: | NBR |
| Rögzítő gyűrű anyaga: | nikkelezett réz |
| Rögzítő karom anyaga: | rozsdamentes acél |
| Támasztógyűrű anyaga: | technopolimer |
| Tömítés anyaga: | NBR |
| Üzemi nyomás: | 1…10 bar |
