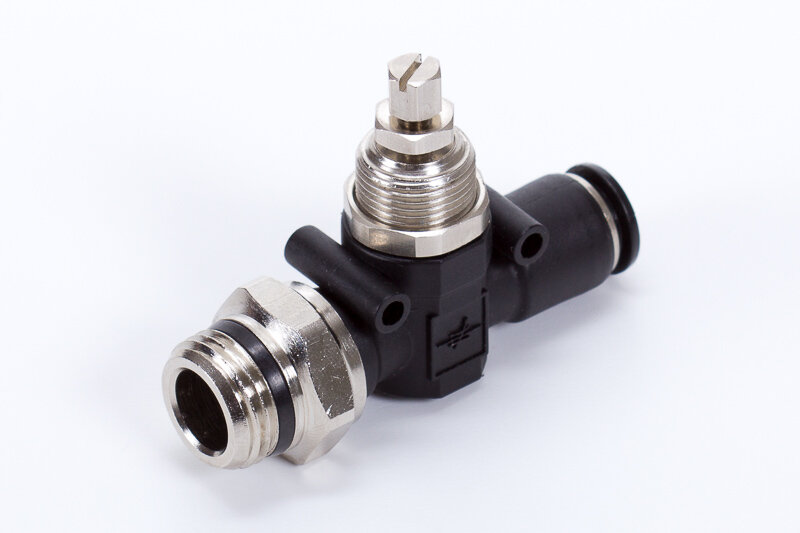

A-55960-6-1/4
Fojtószelep, menetes-dugaszolható csatlakozóval
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
A-55960-6-1/4
Fojtószelep, menetes-dugaszolható csatlakozóval
Kérjük regisztráljon a 3D modellek és termék adatlapok letöltéséhez.
| Termék | Csatlakozás | Csatlakozás | Csőméret | Átáramlás (P1=6 bar, ΔP=1 bar) | Üzemi nyomás |
|---|

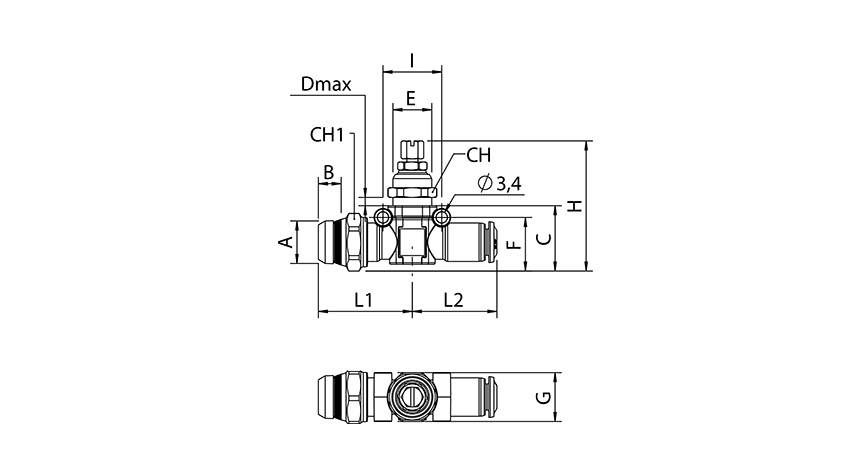

| Típusszám | Csőméret | Csatlakozás A | B | C | D | E | F | G | H | I | L1 | L2 | CH | CH1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A-55960-4-1/8 | 4 | G 1/8" | 5,5 | 20 | 6 | M 12 x 1 | 16,5 | 15 | 39,5...45,5 | 18 | 28,5 | 26 | 14 | 16 |
| A-55960-6-1/8 | 6 | G 1/8" | 5,5 | 20 | 6 | M 12 x 1 | 16,5 | 15 | 39,5...45,5 | 18 | 28,5 | 26 | 14 | 16 |
| A-55960-6-1/4 | 6 | G 1/4" | 7 | 20 | 6 | M 12 x 1 | 16,5 | 15 | 39,5...45,5 | 18 | 28,5 | 26 | 14 | 16 |
| A-55960-8-1/4 | 8 | G 1/4" | 7 | 23 | 6,5 | M 14 x 1 | 16,5 | 17 | 42,5...48,5 | 20 | 33,5 | 29 | 16 | 20 |
| A-55960-8-3/8 | 8 | G 3/8" | 7,5 | 23 | 6,5 | M 14 x 1 | 16,5 | 17 | 42,5...48,5 | 20 | 33,5 | 29 | 16 | 20 |
| A-55960-10-3/8 | 10 | G 3/8" | 7,5 | 24,5 | 8 | M 16 x 1 | 20,5 | 19 | 42,5...54 | 22,5 | 34,5 | 33,5 | 18 | 20 |
| A-55960-10-1/2 | 10 | G 1/2" | 9 | 25 | 8 | M 16 x 1 | 21 | 19 | 42,5...54,5 | 22,5 | 34,5 | 33,5 | 18 | 21 |
| Csatlakozás: | G 1/4" |
|---|---|
| Hőmérséklet tartomány: | -20°C…+80°C |
| Csatlakozás | Csőméret: | Ø6 |
| Átáramlás (P1=6 bar, ΔP=1 bar): | max. 410 l/perc |
| Csatlakozó hüvely anyaga: | nikkelezett réz |
| Csatlakozó test anyaga: | technopolimer |
| Csőrögzítő hüvely anyaga: | nikkelezett réz |
| Gyűrű anyaga: | technopolimer |
| Kivitel: | menetes |
| Közeg: | sűrített levegő |
| Névleges nyomás: | 1…10 bar |
| O-gyűrű anyaga: | NBR |
| Rögzítő gyűrű anyaga: | nikkelezett réz |
| Rögzítő karom anyaga: | rozsdamentes acél |
| Támasztógyűrű anyaga: | technopolimer |
| Tömítés anyaga: | NBR |
| Üzemi nyomás: | 1…10 bar |
