    Körprofil henger - állítható véghelyzet-csillapítással

    Bejelentkezés az árak megtekintéséhez
    Egyedi lökethossz (opcionális)
    Ennek az értéken 5 és 500 között kell lennie.

    Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség

    AH 40/160
    Körprofil henger - állítható véghelyzet-csillapítással

    Termék adat PDF

    Letöltés

    3D modell

    Letöltés

    TermékÁtmérőLökethosszCsatlakozásDugattyúrúd menetDugattyúrúd átmérőTömítés anyaga
    AH 32/10 Ø32 10 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm NBR, PU (max. 80°C)
    AH 32/25 Ø32 25 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm NBR, PU (max. 80°C)
    AH 32/50 Ø32 50 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm NBR, PU (max. 80°C)
    AH 32/80 Ø32 80 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm NBR, PU (max. 80°C)
    AH 32/100 Ø32 100 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm NBR, PU (max. 80°C)
    AH 32/125 Ø32 125 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm NBR, PU (max. 80°C)
    AH 32/160 Ø32 160 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm NBR, PU (max. 80°C)
    AH 32/200 Ø32 200 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm NBR, PU (max. 80°C)
    AH 32/250 Ø32 250 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm NBR, PU (max. 80°C)
    AH 32/320 Ø32 320 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm NBR, PU (max. 80°C)
    AH 32/400 Ø32 400 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm NBR, PU (max. 80°C)
    AH 32/500 Ø32 500 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm NBR, PU (max. 80°C)
    AH 40/10 Ø40 10 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm NBR, PU (max. 80°C)
    AH 40/25 Ø40 25 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm NBR, PU (max. 80°C)
    AH 40/50 Ø40 50 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm NBR, PU (max. 80°C)
    AH 40/80 Ø40 80 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm NBR, PU (max. 80°C)
    AH 40/100 Ø40 100 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm NBR, PU (max. 80°C)
    AH 40/125 Ø40 125 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm NBR, PU (max. 80°C)
    AH 40/200 Ø40 200 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm NBR, PU (max. 80°C)
    AH 40/250 Ø40 250 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm NBR, PU (max. 80°C)
    AH 40/320 Ø40 320 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm NBR, PU (max. 80°C)
    AH 40/400 Ø40 400 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm NBR, PU (max. 80°C)
    AH 40/500 Ø40 500 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm NBR, PU (max. 80°C)
    AH 50/10 Ø50 10 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AH 50/25 Ø50 25 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AH 50/50 Ø50 50 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AH 50/80 Ø50 80 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AH 50/100 Ø50 100 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AH 50/125 Ø50 125 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AH 50/160 Ø50 160 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AH 50/200 Ø50 200 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AH 50/250 Ø50 250 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AH 50/320 Ø50 320 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AH 50/400 Ø50 400 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AH 50/500 Ø50 500 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AH 63/10 Ø63 10 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AH 63/25 Ø63 25 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AH 63/50 Ø63 50 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AH 63/80 Ø63 80 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AH 63/100 Ø63 100 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AH 63/125 Ø63 125 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AH 63/160 Ø63 160 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AH 63/200 Ø63 200 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AH 63/250 Ø63 250 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AH 63/320 Ø63 320 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AH 63/400 Ø63 400 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AH 63/500 Ø63 500 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)

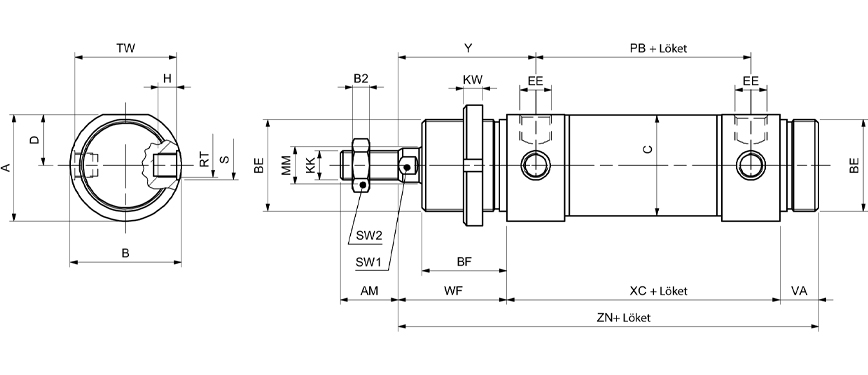

    TípusszámØ [mm]AAMØBBEBFCCHDEEHKKØMMPB+RTØSSW1SW2TWVAWFXC+YZN+
    AH 32/...Ø 3236,52038M30x1,53033,61017,5G 1/8”6,5M10x1,251278M8x11010173514389647148
    AH 40/...Ø 40442446M38x1,53541,61221G 1/4”8M12x1,251689M10x112131942164511357174
    AH 50/...Ø 50553257M45x1,53852,41626,5G 1/4”10M16x1,52096M12x1,516172453185012062188
    AH 63/...Ø 6367,53270M45x1,53865,41632,5G 3/8”17M16x1,52098M14x1,516172466185012463192
    Funkció: kettős működésű
    Átmérő: Ø40
    Lökethossz: 160 mm
    Csatlakozás: G 1/4"
    Hőmérséklet tartomány: -20°C…+80°C
    Dugattyúrúd anyaga: rozsdamentes, saválló acél (AISI 316)
    Dugattyú: mágneses
    Dugattyú anyaga: eloxált alumínium
    Dugattyúrúd menet: M12 x 1,25 - külső menet
    Dugattyúrúd átmérő: Ø16 mm
    Hengerfedelek anyaga: eloxált alumínium
    Hengertest anyaga: rozsdamentes acél
    Húzóerő (6 bar): 601 N
    Közeg: sűrített levegő
    Löketvég csillapítás: állítható
    Nyomóerő (6 bar): 716 N
    Tömítés anyaga: NBR, PU (max. 80°C)
    Vezetőpersely anyaga: szinterbronz
    Üzemi nyomás: 1…10 bar
