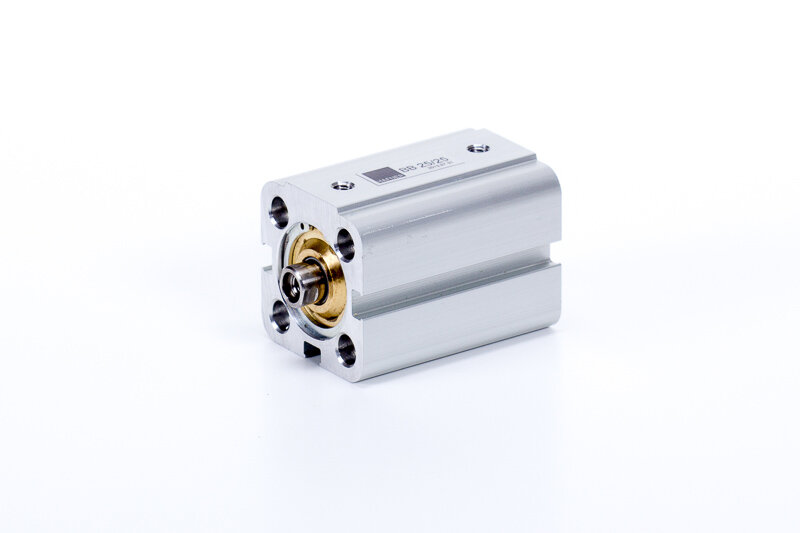

BB 25/20

Rövidlöketű kompakt henger

Bejelentkezés az árak megtekintéséhez

Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség

BB 25/20

Rövidlöketű kompakt henger

Kérjük regisztráljon a 3D modellek és termék adatlapok letöltéséhez.

Termék	Átmérő	Lökethossz	Csatlakozás	Dugattyúrúd menet	Dugattyúrúd átmérő	Tömítés anyaga
BB 12/5	Ø12	5 mm	M5	M3 - belső menet	Ø6 mm	poliuretán, NBR
BB 12/10	Ø12	10 mm	M5	M3 - belső menet	Ø6 mm	poliuretán, NBR
BB 12/15	Ø12	15 mm	M5	M3 - belső menet	Ø6 mm	poliuretán, NBR
BB 12/20	Ø12	20 mm	M5	M3 - belső menet	Ø6 mm	poliuretán, NBR
BB 12/25	Ø12	25 mm	M5	M3 - belső menet	Ø6 mm	poliuretán, NBR
BB 16/5	Ø16	5 mm	M5	M4 - belső menet	Ø8 mm	poliuretán, NBR
BB 16/10	Ø16	10 mm	M5	M4 - belső menet	Ø8 mm	poliuretán, NBR
BB 16/15	Ø16	15 mm	M5	M4 - belső menet	Ø8 mm	poliuretán, NBR
BB 16/20	Ø16	20 mm	M5	M4 - belső menet	Ø8 mm	poliuretán, NBR
BB 16/25	Ø16	25 mm	M5	M4 - belső menet	Ø8 mm	poliuretán, NBR
BB 20/5	Ø20	5 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
BB 20/10	Ø20	10 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
BB 20/15	Ø20	15 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
BB 20/20	Ø20	20 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
BB 20/25	Ø20	25 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
BB 25/5	Ø25	5 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
BB 25/10	Ø25	10 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
BB 25/15	Ø25	15 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
BB 25/25	Ø25	25 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
BB 32/5	Ø32	5 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
BB 32/10	Ø32	10 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
BB 32/15	Ø32	15 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
BB 32/20	Ø32	20 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
BB 32/25	Ø32	25 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
BB 32/30	Ø32	30 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
BB 32/40	Ø32	40 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
BB 32/50	Ø32	50 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
BB 40/5	Ø40	5 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
BB 40/10	Ø40	10 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
BB 40/15	Ø40	15 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
BB 40/20	Ø40	20 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
BB 40/25	Ø40	25 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
BB 40/30	Ø40	30 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
BB 40/40	Ø40	40 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
BB 40/50	Ø40	50 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
BB 50/5	Ø50	5 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
BB 50/10	Ø50	10 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
BB 50/15	Ø50	15 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
BB 50/20	Ø50	20 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
BB 50/25	Ø50	25 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
BB 50/30	Ø50	30 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
BB 50/40	Ø50	40 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
BB 50/50	Ø50	50 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
BB 63/5	Ø63	5 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
BB 63/10	Ø63	10 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
BB 63/15	Ø63	15 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
BB 63/20	Ø63	20 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
BB 63/25	Ø63	25 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
BB 63/30	Ø63	30 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
BB 63/40	Ø63	40 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
BB 63/50	Ø63	50 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
BB 80/5	Ø80	5 mm	G 1/8"	M10 - belső menet	Ø20 mm	poliuretán, NBR
BB 80/10	Ø80	10 mm	G 1/8"	M10 - belső menet	Ø20 mm	poliuretán, NBR
BB 80/15	Ø80	15 mm	G 1/8"	M10 - belső menet	Ø20 mm	poliuretán, NBR
BB 80/20	Ø80	20 mm	G 1/8"	M10 - belső menet	Ø20 mm	poliuretán, NBR
BB 80/25	Ø80	25 mm	G 1/8"	M10 - belső menet	Ø20 mm	poliuretán, NBR
BB 80/30	Ø80	30 mm	G 1/8"	M10 - belső menet	Ø20 mm	poliuretán, NBR
BB 80/40	Ø80	40 mm	G 1/8"	M10 - belső menet	Ø20 mm	poliuretán, NBR
BB 80/50	Ø80	50 mm	G 1/8"	M10 - belső menet	Ø20 mm	poliuretán, NBR
BB 100/5	Ø100	5 mm	G 1/4"	M12 - belső menet	Ø25 mm	poliuretán, NBR
BB 100/10	Ø100	10 mm	G 1/4"	M12 - belső menet	Ø25 mm	poliuretán, NBR
BB 100/15	Ø100	15 mm	G 1/4"	M12 - belső menet	Ø25 mm	poliuretán, NBR
BB 100/20	Ø100	20 mm	G 1/4"	M12 - belső menet	Ø25 mm	poliuretán, NBR
BB 100/25	Ø100	25 mm	G 1/4"	M12 - belső menet	Ø25 mm	poliuretán, NBR
BB 100/30	Ø100	30 mm	G 1/4"	M12 - belső menet	Ø25 mm	poliuretán, NBR
BB 100/40	Ø100	40 mm	G 1/4"	M12 - belső menet	Ø25 mm	poliuretán, NBR
BB 100/50	Ø100	50 mm	G 1/4"	M12 - belső menet	Ø25 mm	poliuretán, NBR

Típusszám	Ø [mm]	A	E	E1	FB	L	L3	R	T	AF	EE	KF	LA	PL	RT	SW	WH
BB 12/...	Ø 12	6	29	1	3,3	28	3,5	18	1,5	6	M 5	M 3	12,5	7,5	M 4	5	6
BB 16/...	Ø 16	8	29	1	3,3	30,5	3,5	18	2	8	M 5	M 4	14,5	8,5	M 4	7	6
BB 20/...	Ø 20	10	36	1,5	4,2	31,5	4,5	22	2	8	M 5	M 5	16,5	9	M 5	9	6
BB 25/...	Ø 25	10	40	1,5	4,2	31,5	4,5	26	2	8	M 5	M 5	16,5	9	M 5	9	6
BB 32/...	Ø 32	12	45	3,5	5	32	5,7	32,5	2,8	10	G 1/8"	M 6	21,7	10	M 6	10	7
BB 40/...	Ø 40	12	52	5	5	38,5	5,7	38	2,8	10	G 1/8"	M 6	21,7	11	M 6	10	7,2
BB 50/...	Ø 50	16	63,5	7	6,8	39	6,8	46,5	3,5	12	G 1/8"	M 8	22,8	11	M 8	13	8,5
BB 63/...	Ø 63	16	77	7	6,8	46	6,8	56,5	3,5	12	G 1/8"	M 8	22,8	11,5	M 8	13	8
BB 80/...	Ø 80	20	92	10	8,5	54	9	72	4,5	16	G 1/8"	M 10	25	14	M 10	17	11
BB 100/...	Ø 100	25	113	13	8,5	65	9	89	6	20	G 1/4"	M 12	25	17,5	M 10	22	12

Funkció:	egyszeres
Átmérő:	Ø25
Lökethossz:	20 mm
Csatlakozás:	M5
Hőmérséklet tartomány:	-20°C…+80°C
Dugattyúrúd anyaga:	rozsdamentes acél (AISI 304)
Dugattyú:	mágneses
Dugattyú anyaga:	alumínium
Dugattyú rúd helyzete:	alaphelyzetben bent
Dugattyúrúd menet:	M5 - belső menet
Dugattyúrúd átmérő:	Ø10 mm
Hengerfedelek anyaga:	eloxált alumínium
Hengertest anyaga:	eloxált alumínium
Közeg:	sűrített levegő
Löketvég csillapítás:	rugalmas
Nyomóerő:	280 N
Tömítés anyaga:	poliuretán, NBR
Vezetőpersely anyaga:	szinterbronz
Üzemi nyomás:	1…10 bar
