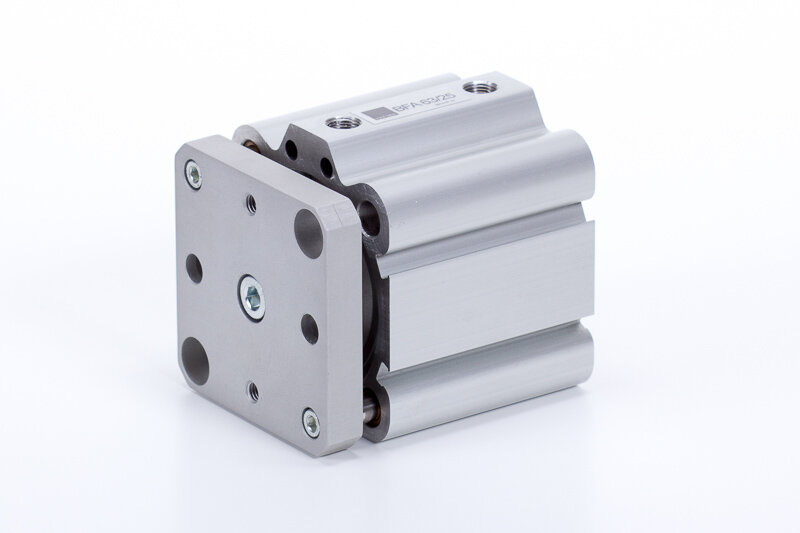

BFA 63/25

Rövidlöketű kompakt henger - megvezetett

Bejelentkezés az árak megtekintéséhez

Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség

BFA 63/25

Rövidlöketű kompakt henger - megvezetett

Kérjük regisztráljon a 3D modellek és termék adatlapok letöltéséhez.

Termék	Átmérő	Lökethossz	Csatlakozás	Dugattyúrúd menet	Dugattyúrúd átmérő	Tömítés anyaga
BFA 12/5	Ø12	5 mm	M5	elfordulás ellen védett	Ø6 mm	poliuretán, NBR
BFA 12/10	Ø12	10 mm	M5	elfordulás ellen védett	Ø6 mm	poliuretán, NBR
BFA 12/15	Ø12	15 mm	M5	elfordulás ellen védett	Ø6 mm	poliuretán, NBR
BFA 12/20	Ø12	20 mm	M5	elfordulás ellen védett	Ø6 mm	poliuretán, NBR
BFA 12/25	Ø12	25 mm	M5	elfordulás ellen védett	Ø6 mm	poliuretán, NBR
BFA 12/30	Ø12	30 mm	M5	elfordulás ellen védett	Ø6 mm	poliuretán, NBR
BFA 12/40	Ø12	40 mm	M5	elfordulás ellen védett	Ø6 mm	poliuretán, NBR
BFA 16/5	Ø16	5 mm	M5	elfordulás ellen védett	Ø8 mm	poliuretán, NBR
BFA 16/10	Ø16	10 mm	M5	elfordulás ellen védett	Ø8 mm	poliuretán, NBR
BFA 16/15	Ø16	15 mm	M5	elfordulás ellen védett	Ø8 mm	poliuretán, NBR
BFA 16/20	Ø16	20 mm	M5	elfordulás ellen védett	Ø8 mm	poliuretán, NBR
BFA 16/25	Ø16	25 mm	M5	elfordulás ellen védett	Ø8 mm	poliuretán, NBR
BFA 16/30	Ø16	30 mm	M5	elfordulás ellen védett	Ø8 mm	poliuretán, NBR
BFA 16/40	Ø16	40 mm	M5	elfordulás ellen védett	Ø8 mm	poliuretán, NBR
BFA 20/5	Ø20	5 mm	M5	elfordulás ellen védett	Ø10 mm	poliuretán, NBR
BFA 20/10	Ø20	10 mm	M5	elfordulás ellen védett	Ø10 mm	poliuretán, NBR
BFA 20/15	Ø20	15 mm	M5	elfordulás ellen védett	Ø10 mm	poliuretán, NBR
BFA 20/20	Ø20	20 mm	M5	elfordulás ellen védett	Ø10 mm	poliuretán, NBR
BFA 20/25	Ø20	25 mm	M5	elfordulás ellen védett	Ø10 mm	poliuretán, NBR
BFA 20/30	Ø20	30 mm	M5	elfordulás ellen védett	Ø10 mm	poliuretán, NBR
BFA 20/40	Ø20	40 mm	M5	elfordulás ellen védett	Ø10 mm	poliuretán, NBR
BFA 20/50	Ø20	50 mm	M5	elfordulás ellen védett	Ø10 mm	poliuretán, NBR
BFA 25/5	Ø25	5 mm	M5	elfordulás ellen védett	Ø10 mm	poliuretán, NBR
BFA 25/10	Ø25	10 mm	M5	elfordulás ellen védett	Ø10 mm	poliuretán, NBR
BFA 25/15	Ø25	15 mm	M5	elfordulás ellen védett	Ø10 mm	poliuretán, NBR
BFA 25/20	Ø25	20 mm	M5	elfordulás ellen védett	Ø10 mm	poliuretán, NBR
BFA 25/25	Ø25	25 mm	M5	elfordulás ellen védett	Ø10 mm	poliuretán, NBR
BFA 25/30	Ø25	30 mm	M5	elfordulás ellen védett	Ø10 mm	poliuretán, NBR
BFA 25/40	Ø25	40 mm	M5	elfordulás ellen védett	Ø10 mm	poliuretán, NBR
BFA 25/50	Ø25	50 mm	M5	elfordulás ellen védett	Ø10 mm	poliuretán, NBR
BFA 32/5	Ø32	5 mm	G 1/8"	elfordulás ellen védett	Ø12 mm	poliuretán, NBR
BFA 32/10	Ø32	10 mm	G 1/8"	elfordulás ellen védett	Ø12 mm	poliuretán, NBR
BFA 32/15	Ø32	15 mm	G 1/8"	elfordulás ellen védett	Ø12 mm	poliuretán, NBR
BFA 32/20	Ø32	20 mm	G 1/8"	elfordulás ellen védett	Ø12 mm	poliuretán, NBR
BFA 32/25	Ø32	25 mm	G 1/8"	elfordulás ellen védett	Ø12 mm	poliuretán, NBR
BFA 32/30	Ø32	30 mm	G 1/8"	elfordulás ellen védett	Ø12 mm	poliuretán, NBR
BFA 32/40	Ø32	40 mm	G 1/8"	elfordulás ellen védett	Ø12 mm	poliuretán, NBR
BFA 32/50	Ø32	50 mm	G 1/8"	elfordulás ellen védett	Ø12 mm	poliuretán, NBR
BFA 32/75	Ø32	75 mm	G 1/8"	elfordulás ellen védett	Ø12 mm	poliuretán, NBR
BFA 32/100	Ø32	100 mm	G 1/8"	elfordulás ellen védett	Ø12 mm	poliuretán, NBR
BFA 40/5	Ø40	5 mm	G 1/8"	elfordulás ellen védett	Ø12 mm	poliuretán, NBR
BFA 40/10	Ø40	10 mm	G 1/8"	elfordulás ellen védett	Ø12 mm	poliuretán, NBR
BFA 40/15	Ø40	15 mm	G 1/8"	elfordulás ellen védett	Ø12 mm	poliuretán, NBR
BFA 40/20	Ø40	20 mm	G 1/8"	elfordulás ellen védett	Ø12 mm	poliuretán, NBR
BFA 40/25	Ø40	25 mm	G 1/8"	elfordulás ellen védett	Ø12 mm	poliuretán, NBR
BFA 40/30	Ø40	30 mm	G 1/8"	elfordulás ellen védett	Ø12 mm	poliuretán, NBR
BFA 40/40	Ø40	40 mm	G 1/8"	elfordulás ellen védett	Ø12 mm	poliuretán, NBR
BFA 40/50	Ø40	50 mm	G 1/8"	elfordulás ellen védett	Ø12 mm	poliuretán, NBR
BFA 40/75	Ø40	75 mm	G 1/8"	elfordulás ellen védett	Ø12 mm	poliuretán, NBR
BFA 40/100	Ø40	100 mm	G 1/8"	elfordulás ellen védett	Ø12 mm	poliuretán, NBR
BFA 50/5	Ø50	5 mm	G 1/8"	elfordulás ellen védett	Ø16 mm	poliuretán, NBR
BFA 50/10	Ø50	10 mm	G 1/8"	elfordulás ellen védett	Ø16 mm	poliuretán, NBR
BFA 50/15	Ø50	15 mm	G 1/8"	elfordulás ellen védett	Ø16 mm	poliuretán, NBR
BFA 50/20	Ø50	20 mm	G 1/8"	elfordulás ellen védett	Ø16 mm	poliuretán, NBR
BFA 50/25	Ø50	25 mm	G 1/8"	elfordulás ellen védett	Ø16 mm	poliuretán, NBR
BFA 50/30	Ø50	30 mm	G 1/8"	elfordulás ellen védett	Ø16 mm	poliuretán, NBR
BFA 50/40	Ø50	40 mm	G 1/8"	elfordulás ellen védett	Ø16 mm	poliuretán, NBR
BFA 50/50	Ø50	50 mm	G 1/8"	elfordulás ellen védett	Ø16 mm	poliuretán, NBR
BFA 50/75	Ø50	75 mm	G 1/8"	elfordulás ellen védett	Ø16 mm	poliuretán, NBR
BFA 50/100	Ø50	100 mm	G 1/8"	elfordulás ellen védett	Ø16 mm	poliuretán, NBR
BFA 63/5	Ø63	5 mm	G 1/8"	elfordulás ellen védett	Ø16 mm	poliuretán, NBR
BFA 63/10	Ø63	10 mm	G 1/8"	elfordulás ellen védett	Ø16 mm	poliuretán, NBR
BFA 63/15	Ø63	15 mm	G 1/8"	elfordulás ellen védett	Ø16 mm	poliuretán, NBR
BFA 63/20	Ø63	20 mm	G 1/8"	elfordulás ellen védett	Ø16 mm	poliuretán, NBR
BFA 63/30	Ø63	30 mm	G 1/8"	elfordulás ellen védett	Ø16 mm	poliuretán, NBR
BFA 63/40	Ø63	40 mm	G 1/8"	elfordulás ellen védett	Ø16 mm	poliuretán, NBR
BFA 63/50	Ø63	50 mm	G 1/8"	elfordulás ellen védett	Ø16 mm	poliuretán, NBR
BFA 63/75	Ø63	75 mm	G 1/8"	elfordulás ellen védett	Ø16 mm	poliuretán, NBR
BFA 63/100	Ø63	100 mm	G 1/8"	elfordulás ellen védett	Ø16 mm	poliuretán, NBR
BFA 80/5	Ø80	5 mm	G 1/8"	elfordulás ellen védett	Ø20 mm	poliuretán, NBR
BFA 80/10	Ø80	10 mm	G 1/8"	elfordulás ellen védett	Ø20 mm	poliuretán, NBR
BFA 80/15	Ø80	15 mm	G 1/8"	elfordulás ellen védett	Ø20 mm	poliuretán, NBR
BFA 80/20	Ø80	20 mm	G 1/8"	elfordulás ellen védett	Ø20 mm	poliuretán, NBR
BFA 80/25	Ø80	25 mm	G 1/8"	elfordulás ellen védett	Ø20 mm	poliuretán, NBR
BFA 80/30	Ø80	30 mm	G 1/8"	elfordulás ellen védett	Ø20 mm	poliuretán, NBR
BFA 80/40	Ø80	40 mm	G 1/8"	elfordulás ellen védett	Ø20 mm	poliuretán, NBR
BFA 80/50	Ø80	50 mm	G 1/8"	elfordulás ellen védett	Ø20 mm	poliuretán, NBR
BFA 80/75	Ø80	75 mm	G 1/8"	elfordulás ellen védett	Ø20 mm	poliuretán, NBR
BFA 80/100	Ø80	100 mm	G 1/8"	elfordulás ellen védett	Ø20 mm	poliuretán, NBR
BFA 100/5	Ø100	5 mm	G 1/4"	elfordulás ellen védett	Ø25 mm	poliuretán, NBR
BFA 100/10	Ø100	10 mm	G 1/4"	elfordulás ellen védett	Ø25 mm	poliuretán, NBR
BFA 100/15	Ø100	15 mm	G 1/4"	elfordulás ellen védett	Ø25 mm	poliuretán, NBR
BFA 100/20	Ø100	20 mm	G 1/4"	elfordulás ellen védett	Ø25 mm	poliuretán, NBR
BFA 100/25	Ø100	25 mm	G 1/4"	elfordulás ellen védett	Ø25 mm	poliuretán, NBR
BFA 100/30	Ø100	30 mm	G 1/4"	elfordulás ellen védett	Ø25 mm	poliuretán, NBR
BFA 100/40	Ø100	40 mm	G 1/4"	elfordulás ellen védett	Ø25 mm	poliuretán, NBR
BFA 100/50	Ø100	50 mm	G 1/4"	elfordulás ellen védett	Ø25 mm	poliuretán, NBR
BFA 100/75	Ø100	75 mm	G 1/4"	elfordulás ellen védett	Ø25 mm	poliuretán, NBR
BFA 100/100	Ø100	100 mm	G 1/4"	elfordulás ellen védett	Ø25 mm	poliuretán, NBR

Típusszám	Ø [mm]	A	C	D	D2	E	E1	F	FB	G	H	I	J	K	L	L3	R	EE	LA	PL	RT	SW	WH
BFA 12/...	Ø 12	6	5	4	5,5	29	1	M 3	3,5	6	3,5	3	M 3	9,9	28	3,5	18	M 5	12,5	7,5	M 4	5	6
BFA 16/...	Ø 16	8	5	4	5,5	29	1	M 3	3,5	6	3,5	3	M 3	9,9	30,5	3,5	18	M 5	14,5	8,5	M 4	7	6
BFA 20/...	Ø 20	10	8	6	7	36	1,5	M 3	4,2	6	3,5	4	M 4	12	31,5	4,5	22	M 5	16,5	9	M 5	9	6
BFA 25/...	Ø 25	10	8	6	7	40	1,5	M 4	4,2	8	4,5	5	M 5	15,6	31,5	4,5	26	M 5	16,5	9	M 5	9	6
BFA 32/...	Ø 32	12	10	6	8,5	45	3,5	4,5	5	8	4,5	9	M 5	-	32	5,7	32,5	G 1/8"	21,7	10	M 6	10	7
BFA 40/...	Ø 40	12	10	6	8,5	52	5	4,5	5	8	4,5	9	M 5	-	38,5	5,7	38	G 1/8"	21,7	11	M 6	10	7,2
BFA 50/...	Ø 50	16	12	8	10	63,5	7	5,5	6,8	9	5,5	10	M 6	-	39	6,8	46,5	G 1/8"	22,8	11	M 8	13	8,5
BFA 63/...	Ø 63	16	12	8	10	77	7	5,5	6,8	9	5,5	14	M 6	-	46	6,8	56,5	G 1/8"	22,8	11,5	M 8	13	8
BFA 80/...	Ø 80	20	14	12	13	92	10	8,5	8,5	14	9	14	M 8	-	54	9	72	G 1/8"	25	14	M 10	17	11
BFA 100/...	Ø 100	25	14	12	13	113	13	8,5	8,5	14	9	17	M 8	-	65	9	89	G 1/4"	25	17,5	M 10	22	12

Funkció:	kettős működésű
Átmérő:	Ø63
Lökethossz:	25 mm
Csatlakozás:	G 1/8"
Hőmérséklet tartomány:	-20°C…+80°C
Dugattyúrúd anyaga:	keménykrómozott acél (CK45)
Dugattyú:	mágneses
Dugattyú anyaga:	alumínium
Dugattyúrúd menet:	elfordulás ellen védett
Dugattyúrúd átmérő:	Ø16 mm
Hengerfedelek anyaga:	eloxált alumínium
Hengertest anyaga:	eloxált alumínium
Húzóerő:	1661 N
Közeg:	sűrített levegő
Löketvég csillapítás:	rugalmas
Nyomóerő:	1776 N
Tömítés anyaga:	poliuretán, NBR
Vezetőpersely anyaga:	szinterbronz
Üzemi nyomás:	1…10 bar
