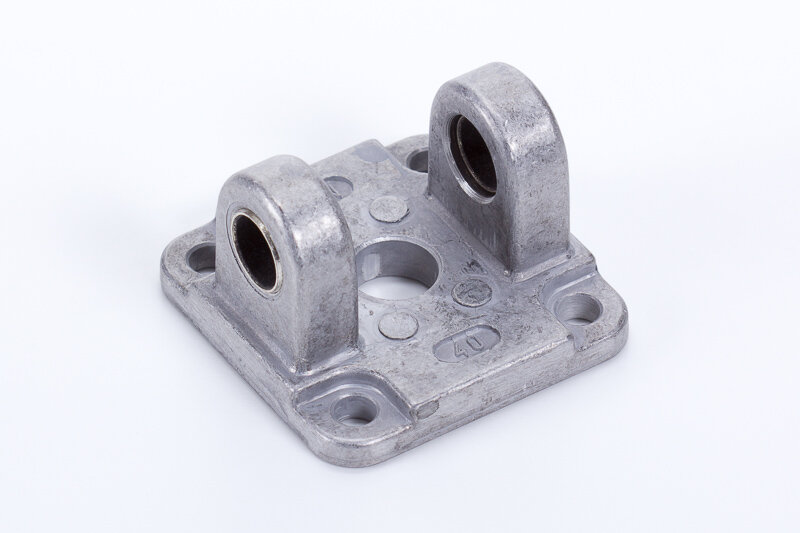

QCF 32
Villás felerősítő talp
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
QCF 32
Villás felerősítő talp
Kérjük regisztráljon a 3D modellek és termék adatlapok letöltéséhez.
| Termék | Hengerátmérő |
|---|

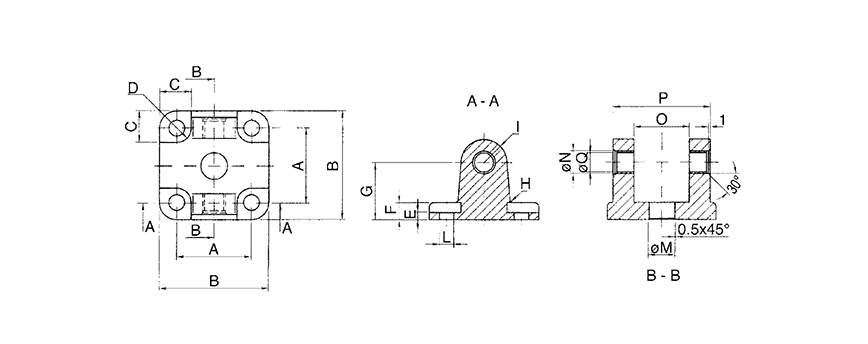

| Típusszám | Hengerátmérő | A | B | C | D | E | F | G | H | I | L | M | N | O | P | Q |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QCF 32 | Ø 32 | 32 | 48 | 13,5 | 5,5 | 5,5 | 9 | 22 | 2,5 | 10 | 6,6 | 14 | 12 | 26 | 45 | 10 |
| QCF 40 | Ø 40 | 42 | 58 | 13,5 | 5,5 | 5,5 | 9 | 25 | 2,5 | 12,5 | 6,6 | 14 | 14 | 28 | 52 | 12 |
| QCF 50 | Ø 50 | 50 | 66 | 15,5 | 7,5 | 6,5 | 11 | 27 | 2,5 | 12,5 | 9 | 18 | 14 | 32 | 60 | 12 |
| QCF 63 | Ø 63 | 62 | 83 | 18 | 7,5 | 6,5 | 11 | 32 | 4 | 15 | 11 | 18 | 18 | 40 | 70 | 16 |
| QCF 80 | Ø 80 | 82 | 102 | 19 | 9 | 10 | 13 | 36 | 4 | 15 | 11 | 23 | 18 | 50 | 90 | 16 |
| QCF 100 | Ø 100 | 103 | 123 | 19 | 9 | 10 | 15 | 41 | 4 | 20 | 11 | 28 | 23 | 60 | 110 | 20 |
| Anyag: | alumínium |
|---|---|
| Hengerátmérő: | Ø32 |
