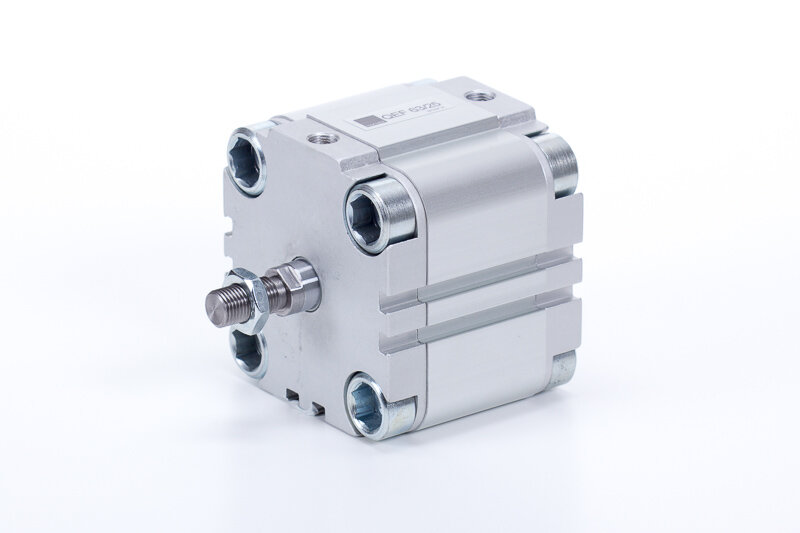

QEF 32/5

UNITOP kompakt henger - külső menettel

Bejelentkezés az árak megtekintéséhez

Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség

QEF 32/5

UNITOP kompakt henger - külső menettel

Kérjük regisztráljon a 3D modellek és termék adatlapok letöltéséhez.

Termék	Átmérő	Lökethossz	Csatlakozás	Dugattyúrúd menet	Dugattyúrúd átmérő	Tömítés anyaga
QEF 12/5	Ø12	5 mm	M5	M6 - külső menet	Ø6 mm	poliuretán, NBR
QEF 12/10	Ø12	10 mm	M5	M6 - külső menet	Ø6 mm	poliuretán, NBR
QEF 16/5	Ø16	5 mm	M5	M8 - külső menet	Ø8 mm	poliuretán, NBR
QEF 16/10	Ø16	10 mm	M5	M8 - külső menet	Ø8 mm	poliuretán, NBR
QEF 16/15	Ø16	15 mm	M5	M8 - külső menet	Ø8 mm	poliuretán, NBR
QEF 16/20	Ø16	20 mm	M5	M8 - külső menet	Ø8 mm	poliuretán, NBR
QEF 16/25	Ø16	25 mm	M5	M8 - külső menet	Ø8 mm	poliuretán, NBR
QEF 20/5	Ø20	5 mm	M5	M10 x 1,25 - külső menet	Ø10 mm	poliuretán, NBR
QEF 20/10	Ø20	10 mm	M5	M10 x 1,25 - külső menet	Ø10 mm	poliuretán, NBR
QEF 20/15	Ø20	15 mm	M5	M10 x 1,25 - külső menet	Ø10 mm	poliuretán, NBR
QEF 20/20	Ø20	20 mm	M5	M10 x 1,25 - külső menet	Ø10 mm	poliuretán, NBR
QEF 20/25	Ø20	25 mm	M5	M10 x 1,25 - külső menet	Ø10 mm	poliuretán, NBR
QEF 25/5	Ø25	5 mm	M5	M10 x 1,25 - külső menet	Ø10 mm	poliuretán, NBR
QEF 25/10	Ø25	10 mm	M5	M10 x 1,25 - külső menet	Ø10 mm	poliuretán, NBR
QEF 25/15	Ø25	15 mm	M5	M10 x 1,25 - külső menet	Ø10 mm	poliuretán, NBR
QEF 25/20	Ø25	20 mm	M5	M10 x 1,25 - külső menet	Ø10 mm	poliuretán, NBR
QEF 25/25	Ø25	25 mm	M5	M10 x 1,25 - külső menet	Ø10 mm	poliuretán, NBR
QEF 32/10	Ø32	10 mm	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	poliuretán, NBR
QEF 32/15	Ø32	15 mm	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	poliuretán, NBR
QEF 32/20	Ø32	20 mm	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	poliuretán, NBR
QEF 32/25	Ø32	25 mm	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	poliuretán, NBR
QEF 40/5	Ø40	5 mm	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	poliuretán, NBR
QEF 40/10	Ø40	10 mm	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	poliuretán, NBR
QEF 40/15	Ø40	15 mm	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	poliuretán, NBR
QEF 40/20	Ø40	20 mm	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	poliuretán, NBR
QEF 40/25	Ø40	25 mm	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	poliuretán, NBR
QEF 50/5	Ø50	5 mm	G 1/8"	M12 x 1,25 - külső menet	Ø16 mm	poliuretán, NBR
QEF 50/10	Ø50	10 mm	G 1/8"	M12 x 1,25 - külső menet	Ø16 mm	poliuretán, NBR
QEF 50/15	Ø50	15 mm	G 1/8"	M12 x 1,25 - külső menet	Ø16 mm	poliuretán, NBR
QEF 50/20	Ø50	20 mm	G 1/8"	M12 x 1,25 - külső menet	Ø16 mm	poliuretán, NBR
QEF 50/25	Ø50	25 mm	G 1/8"	M12 x 1,25 - külső menet	Ø16 mm	poliuretán, NBR
QEF 63/5	Ø63	5 mm	G 1/8"	M12 x 1,5 - külső menet	Ø16 mm	poliuretán, NBR
QEF 63/10	Ø63	10 mm	G 1/8"	M12 x 1,5 - külső menet	Ø16 mm	poliuretán, NBR
QEF 63/15	Ø63	15 mm	G 1/8"	M12 x 1,5 - külső menet	Ø16 mm	poliuretán, NBR
QEF 63/20	Ø63	20 mm	G 1/8"	M12 x 1,5 - külső menet	Ø16 mm	poliuretán, NBR
QEF 63/25	Ø63	25 mm	G 1/8"	M12 x 1,5 - külső menet	Ø16 mm	poliuretán, NBR
QEF 80/5	Ø80	5 mm	G 1/8"	M16 x 1,5 - külső menet	Ø20 mm	poliuretán, NBR
QEF 80/10	Ø80	10 mm	G 1/8"	M16 x 1,5 - külső menet	Ø20 mm	poliuretán, NBR
QEF 80/15	Ø80	15 mm	G 1/8"	M16 x 1,5 - külső menet	Ø20 mm	poliuretán, NBR
QEF 80/20	Ø80	20 mm	G 1/8"	M16 x 1,5 - külső menet	Ø20 mm	poliuretán, NBR
QEF 80/25	Ø80	25 mm	G 1/8"	M16 x 1,5 - külső menet	Ø20 mm	poliuretán, NBR
QEF 100/5	Ø100	5 mm	G 1/4"	M16 x 1,5 - külső menet	Ø25 mm	poliuretán, NBR
QEF 100/10	Ø100	10 mm	G 1/4"	M16 x 1,5 - külső menet	Ø25 mm	poliuretán, NBR
QEF 100/15	Ø100	15 mm	G 1/4"	M16 x 1,5 - külső menet	Ø25 mm	poliuretán, NBR
QEF 100/20	Ø100	20 mm	G 1/4"	M16 x 1,5 - külső menet	Ø25 mm	poliuretán, NBR
QEF 100/25	Ø100	25 mm	G 1/4"	M16 x 1,5 - külső menet	Ø25 mm	poliuretán, NBR

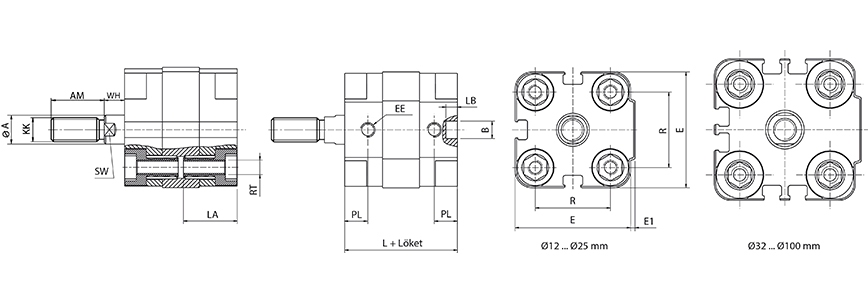

Típusszám	Ø [mm]	A	B	E	E1	L	R	T	AM	EE	KK	LA	LB	PL	RT	SW	WH
QEF 12/...	Ø 12	6	6	29	1	35	18	1,5	16	M 5	M 6	16	4	6,5	M 4	5	7,5
QEF 16/...	Ø 16	8	6	29	1	35	18	2	20	M 5	M 8	16	4	6,5	M 4	7	8,5
QEF 20/...	Ø 20	10	6	36	1,5	39	22	2	22	M 5	M 10 x 1,25	18,5	4	8	M 5	9	7
QEF 25/...	Ø 25	10	6	40	1,5	39	26	2	22	M 5	M 10 x 1,25	18,5	4	8	M 5	9	7
QEF 32/...	Ø 32	12	6	50	2	42	32	2,8	22	G 1/8"	M 10 x 1,25	21,5	4	6,5	M 6	10	7
QEF 40/...	Ø 40	12	6	60	2,5	45,5	42	2,8	22	G 1/8"	M 10 x 1,25	21,5	4	7,5	M 6	10	8,5
QEF 50/...	Ø 50	16	6	68	3	45,5	50	3,5	24	G 1/8"	M 12 x 1,25	23,5	4	7,5	M 8	13	10
QEF 63/...	Ø 63	16	8	87	4	51	62	3,5	24	G 1/8"	M 12 x 1,25	28,5	4	7,5	M 10	13	10,5
QEF 80/...	Ø 80	20	8	107	4	62	82	4,5	32	G 1/8"	M 16 x 1,5	28,5	4	9,5	M 10	17	13
QEF 100/...	Ø 100	25	8	128	5	68	103	6	40	G 1/4"	M 20 x 1,5	28,5	4	10,5	M 10	22	15,5

Funkció:	egyszeres
Átmérő:	Ø32
Lökethossz:	5 mm
Csatlakozás:	G 1/8"
Hőmérséklet tartomány:	-20°C…+80°C
Dugattyúrúd anyaga:	keménykrómozott acél (CK45)
Dugattyú:	mágneses
Dugattyú anyaga:	alumínium
Dugattyú rúd helyzete:	alaphelyzetben bent
Dugattyúrúd menet:	M10 x 1,25 - külső menet
Dugattyúrúd átmérő:	Ø12 mm
Hengerfedelek anyaga:	eloxált alumínium
Hengertest anyaga:	eloxált alumínium
Közeg:	sűrített levegő
Löketvég csillapítás:	rugalmas
Nyomóerő:	458 N
Tömítés anyaga:	poliuretán, NBR
Vezetőpersely anyaga:	szinterbronz
Üzemi nyomás:	1…10 bar
