TCR-MS-14-1/2K
Vágógyűrűs egyenes csatlakozó, kúpos menettel
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
TCR-MS-14-1/2K
Vágógyűrűs egyenes csatlakozó, kúpos menettel
Termék adat PDF
Letöltés| Termék | Csatlakozás |
|---|

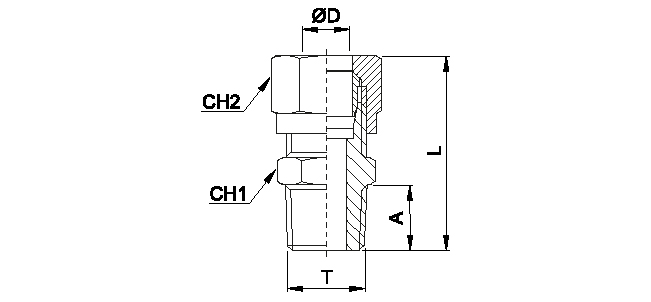

| Típusszám | ØD | T | A | L | CH1 | CH2 |
|---|---|---|---|---|---|---|
| TCR-MS-4-1/8K | 4 | R 1/8" | 8 | 27 | 10 | 10 |
| TCR-MS-6-1/8K | 6 | R 1/8" | 8 | 28 | 12 | 12 |
| TCR-MS-6-1/4K | 6 | R 1/4" | 11 | 32,5 | 14 | 12 |
| TCR-MS-8-1/8K | 8 | R 1/8" | 8 | 29,5 | 12 | 14 |
| TCR-MS-8-1/4K | 8 | R 1/4" | 11 | 33 | 14 | 14 |
| TCR-MS-8-3/8K | 8 | R 3/8" | 11,5 | 33 | 17 | 14 |
| TCR-MS-10-1/4K | 10 | R 1/4" | 11 | 37,5 | 17 | 19 |
| TCR-MS-10-3/8K | 10 | R 3/8" | 11,5 | 38 | 17 | 19 |
| TCR-MS-10-1/2K | 10 | R 1/2" | 14 | 40,5 | 22 | 19 |
| TCR-MS-12-3/8K | 12 | R 3/8" | 11,5 | 39 | 19 | 22 |
| TCR-MS-12-1/2K | 12 | R 1/2" | 14 | 41 | 22 | 22 |
| TCR-MS-14-1/2K | 14 | R 1/2" | 14 | 42,5 | 22 | 27 |
| TCR-MS-16-1/2K | 16 | R 1/2" | 14 | 42 | 24 | 30 |
| TCR-MS-18-1/2K | 18 | R 1/2" | 14 | 43 | 26 | 32 |
| Csatlakozás: | R 1/2" |
|---|---|
| Hőmérséklet tartomány: | -20°C…+80°C |
| Csatlakozó test anyaga: | nikkelezett réz |
| Csőméret: | Ø14 |
| Közeg: | sűrített levegő, víz, olaj |
| Üzemi nyomás: | 0…50 bar |
