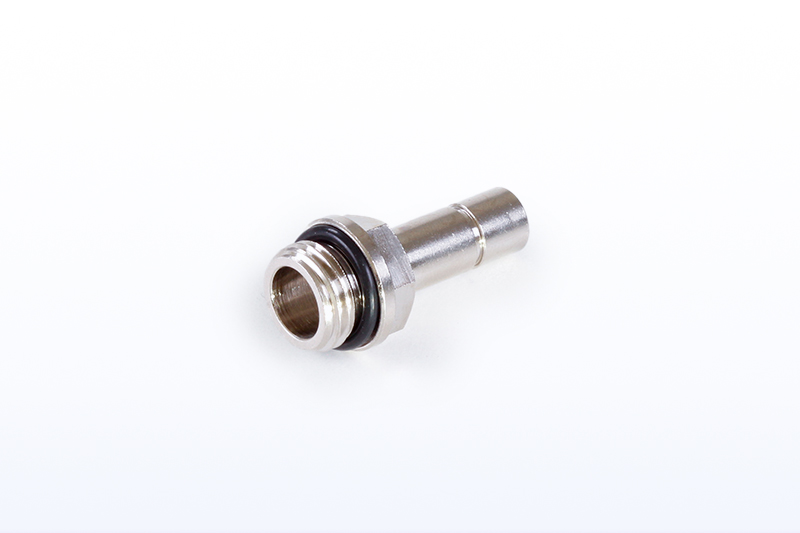

TQ-MA-6-1/8
Menetes csatlakozó csonk
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
TQ-MA-6-1/8
Menetes csatlakozó csonk
Kérjük regisztráljon a 3D modellek és termék adatlapok letöltéséhez.
| Termék |
|---|
| Típusszám | ØD | T | ØC | A | L | CH | DN | g |
|---|---|---|---|---|---|---|---|---|
| TQ-MA-4-M5 | 4 | M5x0,8 | 7 | 4 | 24,5 | 8 | 2 | 3 |
| TQ-MA-4-1/8 | 4 | G 1/8" | 13 | 5,5 | 27 | 13 | 2 | 10 |
| TQ-MA-6-M5 | 6 | M5x0,8 | 7 | 4 | 25,5 | 8 | 2,5 | 5 |
| TQ-MA-6-1/8 | 6 | G 1/8" | 13 | 5,5 | 28 | 13 | 4 | 9 |
| TQ-MA-6-1/4 | 6 | G 1/4" | 16 | 6,5 | 30,5 | 13 | 4 | 13 |
| TQ-MA-8-1/8 | 8 | G 1/8" | 13 | 5,5 | 29,5 | 13 | 6 | 10 |
| TQ-MA-8-1/4 | 8 | G 1/4" | 16 | 6,5 | 32 | 13 | 6 | 13 |
| TQ-MA-8-3/8 | 8 | G 3/8" | 20 | 7,5 | 33,5 | 13 | 6 | 21 |
| TQ-MA-10-1/8 | 10 | G 1/8" | 13 | 5,5 | 34 | 13 | 6 | 17 |
| TQ-MA-10-1/4 | 10 | G 1/4" | 16 | 6,5 | 36,5 | 13 | 8 | 15 |
| TQ-MA-10-3/8 | 10 | G 3/8" | 20 | 7,5 | 37,5 | 16 | 8 | 26 |
| TQ-MA-12-1/4 | 12 | G 1/4" | 16 | 6,5 | 37,5 | 13 | 8,5 | 22 |
| TQ-MA-12-3/8 | 12 | G 3/8" | 20 | 7,5 | 41,5 | 16 | 10 | 22 |
| Csatlakozás: | G 1/8" |
|---|---|
| Hőmérséklet tartomány: | -20°C…+80°C |
| Anyag: | nikkelezett réz |
| Csatlakozó test anyaga: | nikkelezett réz |
| Csőméret: | Ø6 |
| Csőrögzítő hüvely anyaga: | nikkelezett réz |
| Kivitel: | csonk dug. csatl.-ba |
| Közeg: | sűrített levegő, vákuum |
| O-gyűrű anyaga: | NBR |
| Rögzítő karom anyaga: | rozsdamentes acél |
| Támasztógyűrű anyaga: | nikkelezett réz |
| Tömítés anyaga: | NBR |
| Üzemi nyomás: | -0,9…20 bar |
