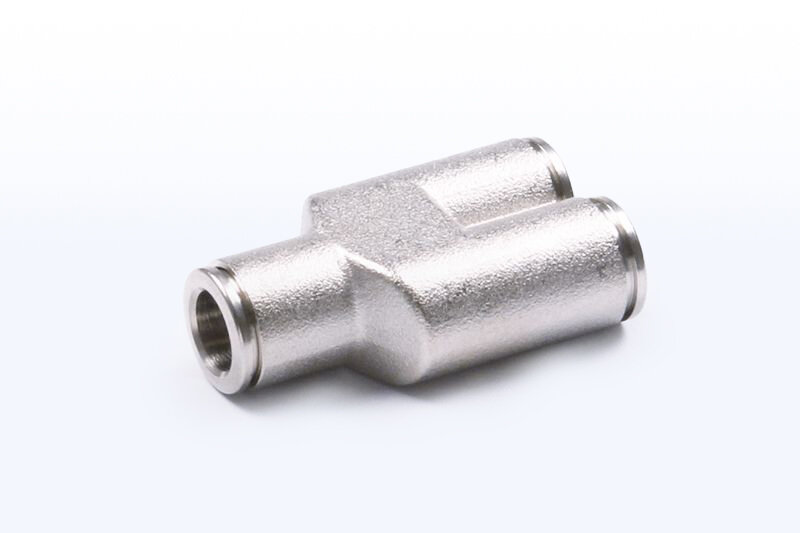

TQ-MCY-10
Push-In Y összekötő
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
TQ-MCY-10
Push-In Y összekötő
Kérjük regisztráljon a 3D modellek és termék adatlapok letöltéséhez.

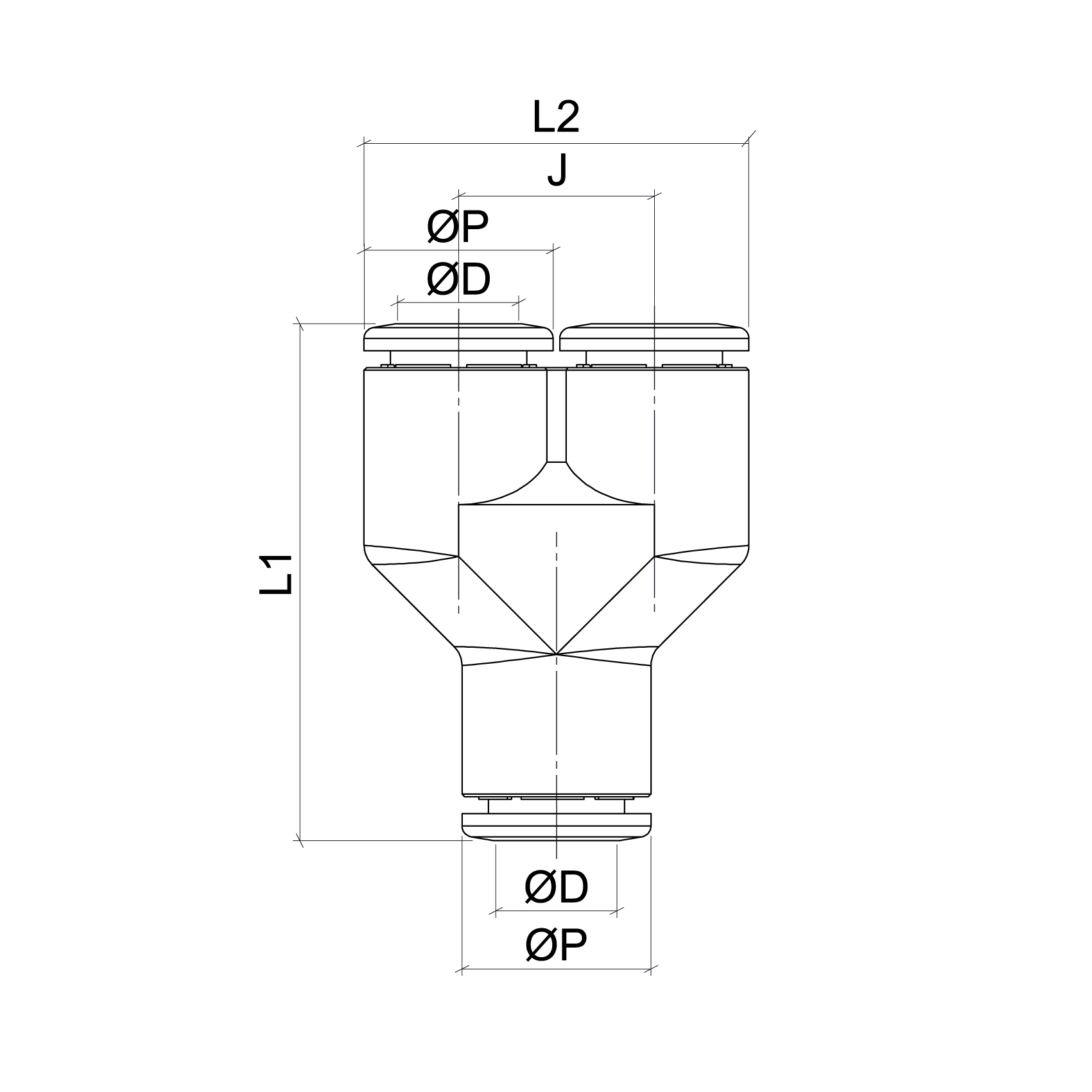

| Termék | Csőméret | A | Csőméret | B |
|---|
| Típusszám | ØD | ØP | J | L1 | L2 |
|---|---|---|---|---|---|
| TQ-MCY-6 | 6 | 12 | 12,5 | 35,5 | 24,5 |
| TQ-MCY-8 | 8 | 14 | 14,5 | 38,5 | 28,5 |
| TQ-MCY-10 | 10 | 16 | 17 | 45,5 | 33 |
| Hőmérséklet tartomány: | -20°C…+80°C |
|---|---|
| Anyag: | nikkelezett réz |
| Csatlakozó test anyaga: | nikkelezett réz |
| Csőméret | A: | Ø10 |
| Csőméret | B: | Ø10 |
| Csőrögzítő hüvely anyaga: | nikkelezett réz |
| Kivitel: | összekötő |
| Közeg: | sűrített levegő, vákuum |
| Névleges nyomás: | -0,9…20 bar |
| O-gyűrű anyaga: | NBR |
| Rögzítő karom anyaga: | rozsdamentes acél |
| Támasztógyűrű anyaga: | nikkelezett réz |
| Tömítés anyaga: | NBR |
