TQ-MSF-6-1/8
Push-In egyenes csatlakozó
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
TQ-MSF-6-1/8
Push-In egyenes csatlakozó
Kérjük regisztráljon a 3D modellek és termék adatlapok letöltéséhez.
| Termék | Csatlakozás | Csőméret |
|---|

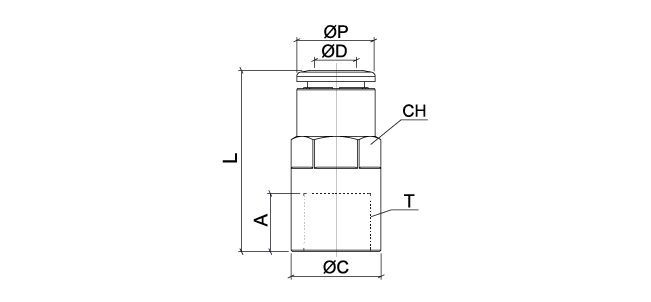

| Típusszám | ØD | T | ØP | ØC | A | L | CH |
|---|---|---|---|---|---|---|---|
| TQ-MSF-4-1/8 | 4 | G 1/8" | 10 | 13 | 7,5 | 24,5 | 10 |
| TQ-MSF-4-1/4 | 4 | G 1/4" | 10 | 16 | 11 | 28,5 | 10 |
| TQ-MSF-6-1/8 | 6 | G 1/8" | 12 | 13 | 7,5 | 26,1 | 12 |
| TQ-MSF-6-1/4 | 6 | G 1/4" | 12 | 16 | 11 | 29,6 | 12 |
| TQ-MSF-8-1/8 | 8 | G 1/8" | 14 | 13 | 7,5 | 27,2 | 14 |
| TQ-MSF-8-1/4 | 8 | G 1/4" | 14 | 16 | 11 | 32,2 | 14 |
| Csatlakozás: | G 1/8" |
|---|---|
| Hőmérséklet tartomány: | -20°C…+80°C |
| Anyag: | nikkelezett réz |
| Csatlakozó test anyaga: | nikkelezett réz |
| Csőméret: | Ø6 |
| Csőrögzítő hüvely anyaga: | nikkelezett réz |
| Kivitel: | menetes |
| Közeg: | sűrített levegő, vákuum |
| O-gyűrű anyaga: | NBR |
| Rögzítő karom anyaga: | rozsdamentes acél |
| Támasztógyűrű anyaga: | nikkelezett réz |
| Tömítés anyaga: | NBR |
| Üzemi nyomás: | -0,9…20 bar |
