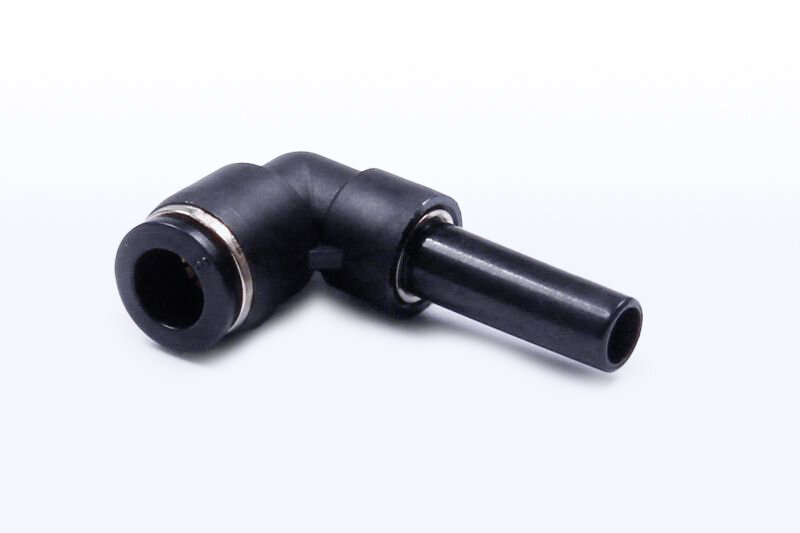

TQ-PAL-4-D6
Átalakító dugó dugaszolható csatlakozóba - könyök
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
TQ-PAL-4-D6
Átalakító dugó dugaszolható csatlakozóba - könyök
Kérjük regisztráljon a 3D modellek és termék adatlapok letöltéséhez.
| Termék |
|---|

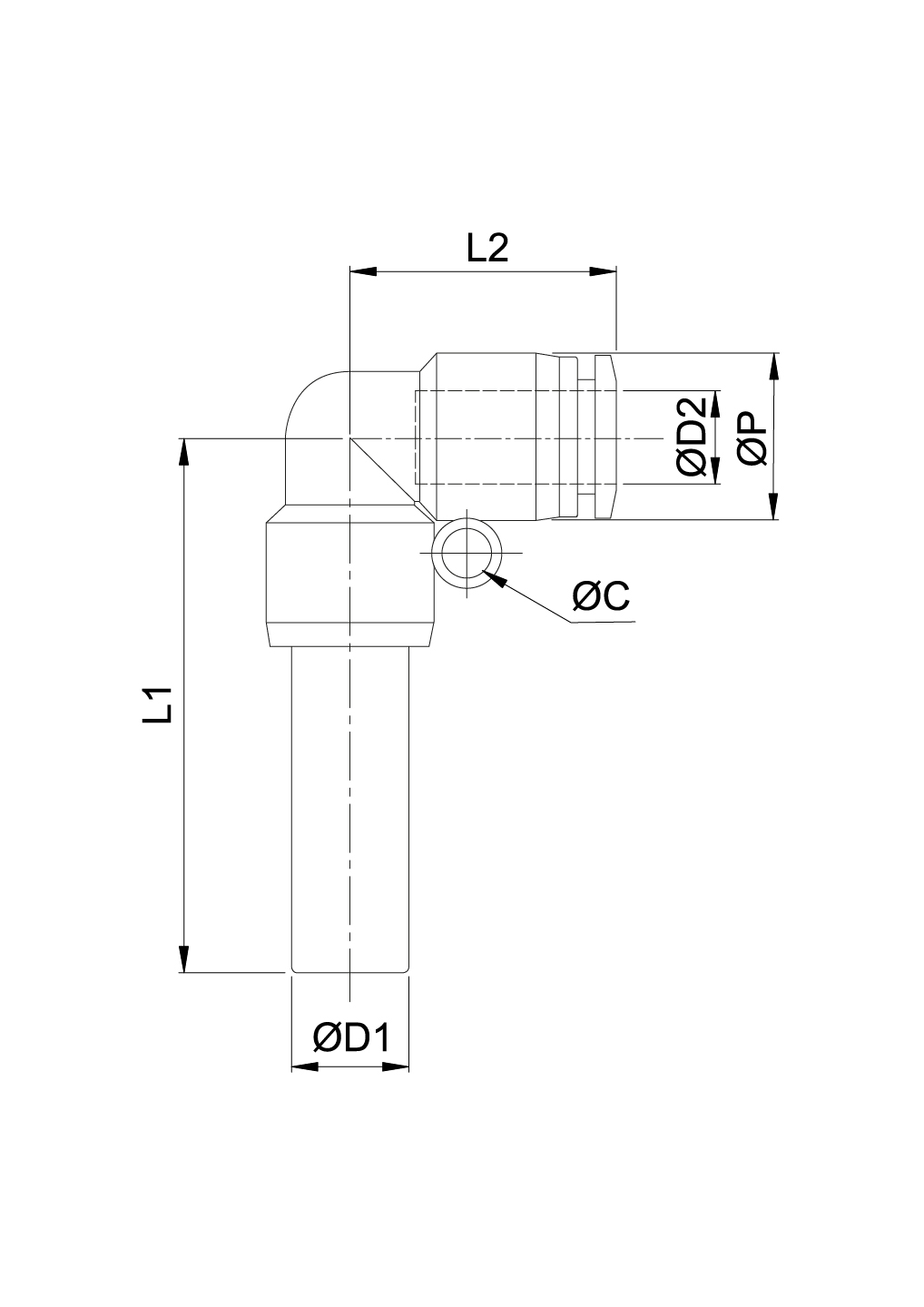

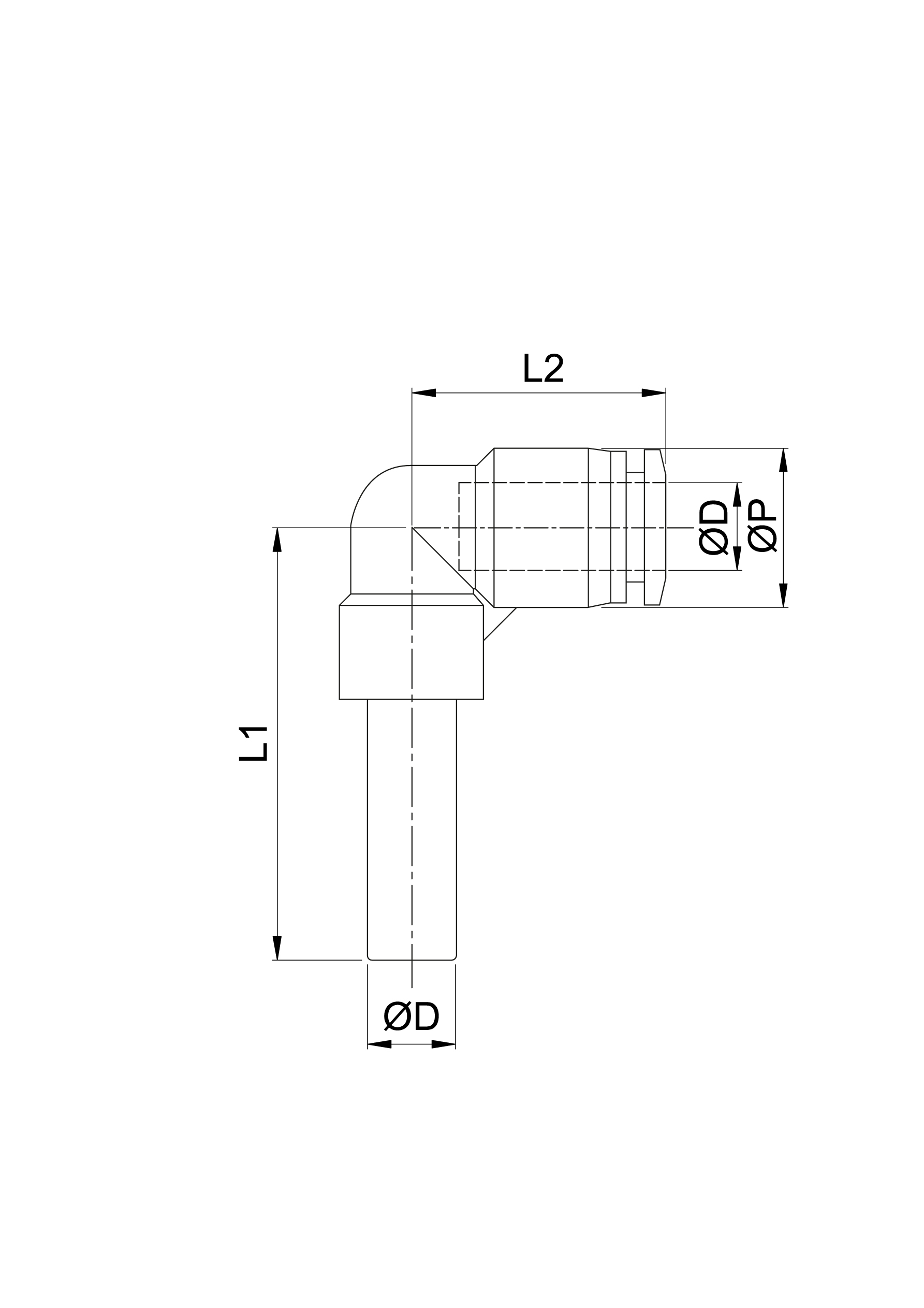

| Típusszám | ØD1 | ØD2 | ØP | L1 | L2 | g |
|---|---|---|---|---|---|---|
| TQ-PAL-4-D4 | 4 | 4 | 11,1 | 33,7 | 17,5 | 6,5 |
| TQ-PAL-4-D6 | 6 | 4 | 13 | 33,7 | 17,5 | 8,7 |
| TQ-PAL-6-D6 | 6 | 6 | 13 | 34,9 | 19 | 8,1 |
| TQ-PAL-8-D8 | 8 | 8 | 15,1 | 39,1 | 22,8 | 10,6 |
| TQ-PAL-8-D10 | 10 | 8 | 18,8 | 46,1 | 22,8 | 19,4 |
| TQ-PAL-10-D12 | 12 | 10 | 21,5 | 53,5 | 26,3 | 34,6 |
| TQ-PAL-12-D12 | 12 | 12 | 21,5 | 52,2 | 29,6 | 26,7 |
| Hőmérséklet tartomány: | -20°C…+80°C |
|---|---|
| Anyag: | POM |
| Csatlakozó test anyaga: | POM |
| Csőméret | A: | Ø4 |
| Csőméret | B: | Ø6 |
| Csőrögzítő hüvely anyaga: | nikkelezett réz |
| Kivitel: | összekötő |
| Közeg: | sűrített levegő, vákuum |
| Névleges nyomás: | -0,95…16 bar |
| O-gyűrű anyaga: | NBR |
| Rögzítő karom anyaga: | rozsdamentes acél |
| Támasztógyűrű anyaga: | POM |
| Tömítés anyaga: | NBR |
