TQ-PLB-12-1/2
Push-In könyök csatlakozó
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
TQ-PLB-12-1/2
Push-In könyök csatlakozó
Kérjük regisztráljon a 3D modellek és termék adatlapok letöltéséhez.
| Termék | Csatlakozás | Csőméret |
|---|

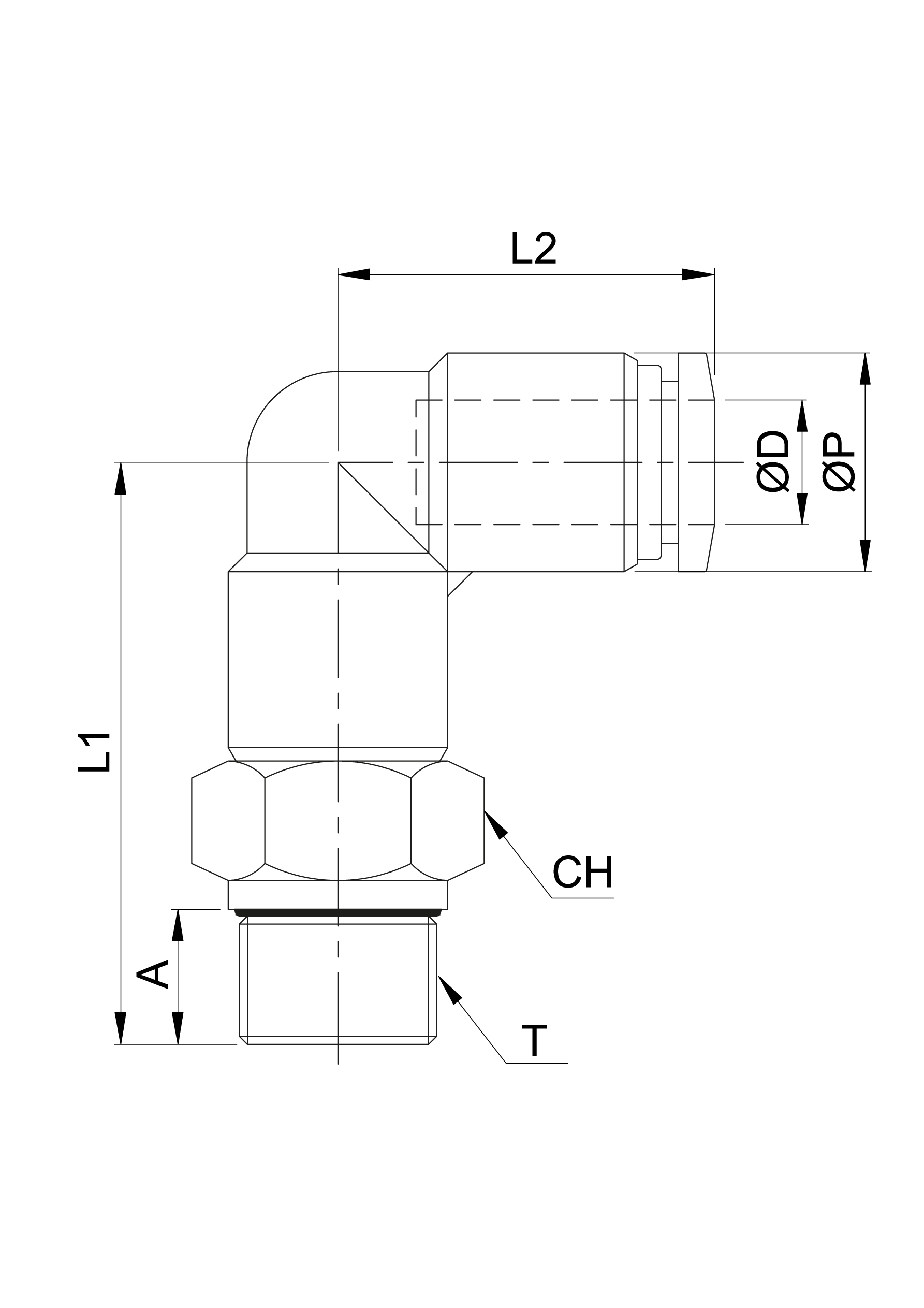

| Típusszám | ØD | T | ØP | A | L1 | L2 | CH |
|---|---|---|---|---|---|---|---|
| TQ-PLB-4-M5 | 4 | M5x0,8 | 11,1 | 3,8 | 17,3 | 17,5 | 8 |
| TQ-PLB-4-1/8 | 4 | G 1/8" | 11,1 | 5 | 24 | 17,5 | 14 |
| TQ-PLB-4-1/4 | 4 | G 1/4" | 11,1 | 5,8 | 25,3 | 17,5 | 17 |
| TQ-PLB-6-M5 | 6 | M5x0,8 | 13 | 3,8 | 17,3 | 19 | 8 |
| TQ-PLB-6-1/8 | 6 | G 1/8" | 13 | 5 | 25,2 | 19 | 14 |
| TQ-PLB-6-1/4 | 6 | G 1/4" | 13 | 5,8 | 26,5 | 19 | 17 |
| TQ-PLB-6-3/8 | 6 | G 3/8" | 13 | 6,8 | 28 | 19 | 20 |
| TQ-PLB-6-1/2 | 6 | G 1/2" | 13 | 8 | 29,2 | 19 | 24 |
| TQ-PLB-8-1/8 | 8 | G 1/8" | 15,1 | 5 | 26 | 22,8 | 14 |
| TQ-PLB-8-1/4 | 8 | G 1/4" | 15,1 | 5,8 | 27,3 | 22,8 | 17 |
| TQ-PLB-8-3/8 | 8 | G 3/8" | 15,1 | 6,8 | 28,8 | 22,8 | 20 |
| TQ-PLB-8-1/2 | 8 | G 1/2" | 15,1 | 8 | 30 | 22,8 | 24 |
| TQ-PLB-10-1/4 | 10 | G 1/4" | 18,8 | 5,8 | 29,8 | 26,3 | 17 |
| TQ-PLB-10-3/8 | 10 | G 3/8" | 18,8 | 6,8 | 31,3 | 26,3 | 20 |
| TQ-PLB-10-1/2 | 10 | G 1/2" | 18,8 | 8 | 33,5 | 26,3 | 24 |
| TQ-PLB-12-1/4 | 12 | G 1/4" | 21,5 | 5,8 | 33,8 | 29,6 | 17 |
| TQ-PLB-12-3/8 | 12 | G 3/8" | 21,5 | 6,8 | 34,8 | 29,6 | 20 |
| TQ-PLB-12-1/2 | 12 | G 1/2" | 21,5 | 8 | 36,5 | 29,6 | 24 |
| TQ-PLB-14-3/8 | 14 | G 3/8 " | 23,2 | 6,8 | 39,8 | 31,7 | 21 |
| TQ-PLB-14-1/2 | 14 | G 1/2 " | 23,2 | 8 | 41,5 | 31,7 | 24 |
| Csatlakozás: | G 1/2" |
|---|---|
| Hőmérséklet tartomány: | -20°C…+80°C |
| Anyag: | POM |
| Csatlakozó test anyaga: | POM |
| Csőméret: | Ø12 |
| Csőrögzítő hüvely anyaga: | nikkelezett réz |
| Kivitel: | menetes |
| Közeg: | sűrített levegő, vákuum |
| Névleges nyomás: | -0,95…16 bar |
| O-gyűrű anyaga: | NBR |
| Rögzítő karom anyaga: | rozsdamentes acél |
| Támasztógyűrű anyaga: | POM |
| Tömítés anyaga: | NBR |
