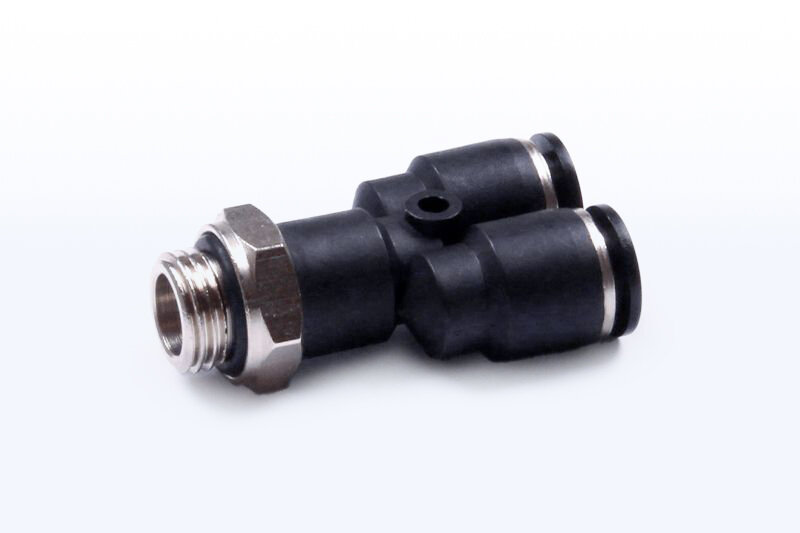

TQ-PY-8-1/8
Push-In Y csatlakozó
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
TQ-PY-8-1/8
Push-In Y csatlakozó
Kérjük regisztráljon a 3D modellek és termék adatlapok letöltéséhez.
| Termék | Csatlakozás | Csőméret |
|---|

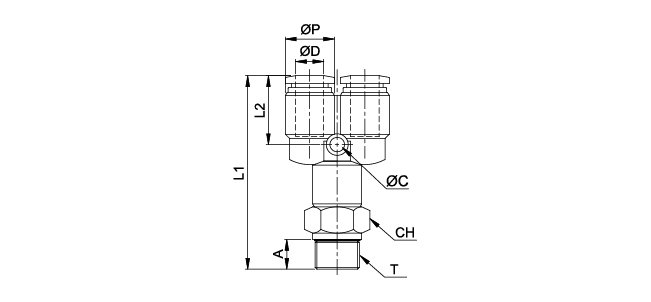

| Típusszám | ØD | T | ØP | A | L1 | L2 | CH | g |
|---|---|---|---|---|---|---|---|---|
| TQ-PY-4-M5 | 4 | M5X0,8 | 11,1 | 3,8 | 39,3 | 14 | 10 | 10,8 |
| TQ-PY-4-1/8 | 4 | G 1/8" | 11,1 | 5 | 42 | 14 | 14 | 14,5 |
| TQ-PY-4-1/4 | 4 | G 1/4" | 11,1 | 5,8 | 43,3 | 14 | 17 | 20,6 |
| TQ-PY-6-M5 | 6 | M5X0,8 | 13 | 3,8 | 41,1 | 14,8 | 12 | 14,5 |
| TQ-PY-6-1/8 | 6 | G 1/8" | 13 | 5 | 43,3 | 14,8 | 14 | 17,7 |
| TQ-PY-6-1/4 | 6 | G 1/4" | 13 | 5,8 | 44,6 | 14,8 | 17 | 21 |
| TQ-PY-8-1/8 | 8 | G 1/8" | 15,1 | 5 | 46,1 | 18,2 | 14 | 20,9 |
| TQ-PY-8-1/4 | 8 | G 1/4" | 15,1 | 5,8 | 47,4 | 18,2 | 17 | 23,9 |
| TQ-PY-8-3/8 | 8 | G 3/8" | 15,1 | 6,8 | 48,9 | 18,2 | 20 | 30 |
| TQ-PY-10-1/4 | 10 | G 1/4" | 18,8 | 5,8 | 54,9 | 19,5 | 17 | 38,1 |
| TQ-PY-10-3/8 | 10 | G 3/8" | 18,8 | 6,8 | 56,4 | 19,5 | 20 | 42,2 |
| TQ-PY-10-1/2 | 10 | G 1/2" | 18,8 | 8 | 58,6 | 19,5 | 24 | 54,9 |
| TQ-PY-12-1/2 | 12 | G 1/2" | 21,5 | 8 | 63,1 | 21,6 | 24 | 61,1 |
| Csatlakozás: | G 1/8" |
|---|---|
| Hőmérséklet tartomány: | -20°C…+80°C |
| Anyag: | POM |
| Csatlakozó test anyaga: | POM |
| Csőméret: | Ø8 |
| Csőrögzítő hüvely anyaga: | nikkelezett réz |
| Kivitel: | menetes |
| Közeg: | sűrített levegő, vákuum |
| O-gyűrű anyaga: | NBR |
| Rögzítő karom anyaga: | rozsdamentes acél |
| Támasztógyűrű anyaga: | POM |
| Tömítés anyaga: | NBR |
| Üzemi nyomás: | -0,95…16 bar |
