252M-1/8-1/4
Redukáló hüvely - KB
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
252M-1/8-1/4
Redukáló hüvely - KB
Termék adat PDF
Letöltés| Termék | Csatlakozás | A | Csatlakozás | B |
|---|

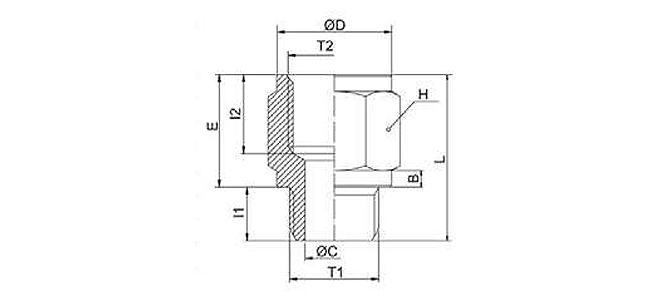

| Típusszám | T1 | T2 | B | ØC | ØD | I1 | I2 | E | L | H |
|---|---|---|---|---|---|---|---|---|---|---|
| 252M-M5-1/8 | M5x0,8 | G 1/8" | 2 | 2,2 | 13,5 | 5 | 7 | 11 | 16 | 14 |
| 252M-1/8-1/8 | G 1/8" | G 1/8" | 2 | 5,5 | 13,5 | 6,5 | 8 | 11 | 17,5 | 14 |
| 252M-1/8-1/4 | G 1/8" | G 1/4" | 2 | 5,5 | 16,5 | 6,5 | 10,5 | 13,5 | 20 | 17 |
| 252M-1/8-3/8 | G 1/8" | G 3/8" | 2,5 | 5,5 | 21,5 | 6,5 | 10,5 | 14 | 20,5 | 22 |
| 252M-1/4-1/4 | G 1/4" | G 1/4" | 2 | 8,5 | 16,5 | 8 | 10,5 | 13,5 | 21,5 | 17 |
| 252M-1/4-3/8 | G 1/4" | G 3/8" | 2,5 | 8 | 21,5 | 9 | 10,5 | 14 | 23 | 22 |
| 252M-1/4-1/2 | G 1/4" | G 1/2" | 3 | 8 | 26,5 | 9 | 12,5 | 17 | 26 | 27 |
| 252M-3/8-3/8 | G 3/8" | G 3/8" | 2,5 | 11 | 21,5 | 9 | 10,5 | 14 | 23 | 22 |
| 252M-3/8-1/2 | G 3/8" | G 1/2" | 3 | 11 | 26,5 | 9 | 12,5 | 17 | 26 | 27 |
| 252M-1/2-1/2 | G 1/2" | G 1/2" | 3 | 15 | 26,5 | 10,5 | 12,5 | 16 | 26,5 | 27 |
| Hőmérséklet tartomány: | -15°C…+200°C |
|---|---|
| Csatlakozás | A: | G 1/8" |
| Csatlakozás | B: | G 1/4" |
| Anyag: | nikkelezett réz |
| Kivitel: | menetes |
| Közeg: | sűrített levegő, víz, olaj |
| Tömítés anyaga: | tömítés nélkül |
| Üzemi nyomás: | 0…50 bar |
