954X4-10F
Dugaszolható T-összekötő - INOX
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
954X4-10F
Dugaszolható T-összekötő - INOX
Kérjük regisztráljon a 3D modellek és termék adatlapok letöltéséhez.

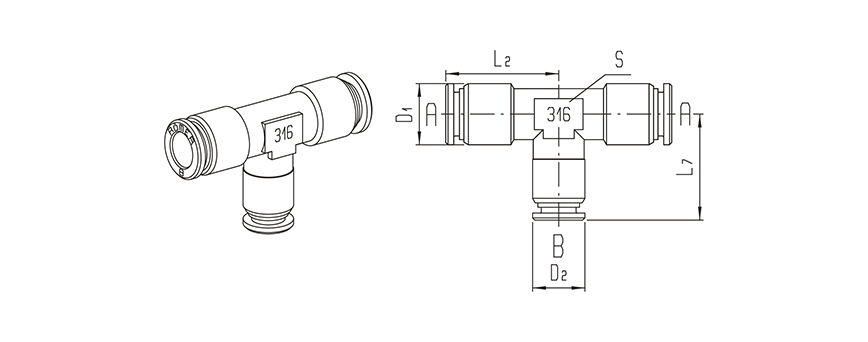

| Termék | Csőméret | A | Csőméret | B |
|---|
| Típusszám | Csőméret A | Csőméret B | L2 | L7 | D1 | D2 | S |
|---|---|---|---|---|---|---|---|
| 954X4-4F | 4 | 4 | 22 | 22 | 10 | 10 | 10 |
| 954X4-6F | 6 | 6 | 24 | 24 | 12 | 12 | 10 |
| 954X4-8F | 8 | 8 | 27,5 | 27,5 | 14 | 14 | 13 |
| 954X4-10F | 10 | 10 | 29,5 | 29,5 | 16,5 | 16,5 | 13 |
| 954X4-12F | 12 | 12 | 32 | 32 | 20 | 20 | 17 |
| Hőmérséklet tartomány: | 0°C…+120°C |
|---|---|
| Anyag: | rozsdamentes acél |
| Csatlakozó hüvely anyaga: | rozsdamentes acél |
| Csatlakozó test anyaga: | rozsdamentes acél |
| Csőméret | A: | Ø10 |
| Csőméret | B: | Ø10 |
| Csőrögzítő hüvely anyaga: | rozsdamentes acél |
| Gyűrű anyaga: | rozsdamentes acél/PVDF |
| Kivitel: | összekötő |
| Közeg: | sűrített levegő, víz |
| Névleges nyomás: | 0…20 bar |
| O-gyűrű anyaga: | FKM |
| Rögzítő gyűrű anyaga: | rozsdamentes acél |
| Rögzítő karom anyaga: | rozsdamentes acél |
| Támasztógyűrű anyaga: | PVDF |
| Tömítés anyaga: | FKM |
| Üzemi nyomás: | -0,9…20 bar |
