958M-10
Dugaszolható egyenes összekötő
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
958M-10
Dugaszolható egyenes összekötő
Kérjük regisztráljon a 3D modellek és termék adatlapok letöltéséhez.
| Termék | Csőméret | A | Csőméret | B |
|---|

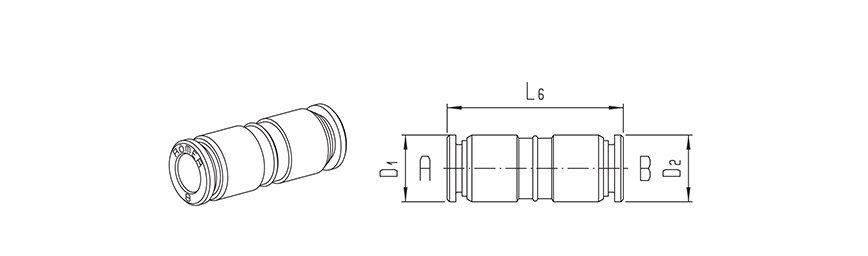

| Típusszám | Csőméret A | Csőméret B | L6 | D1 | D2 |
|---|---|---|---|---|---|
| 958M-4 | 4 | 4 | 31 | 10 | 10 |
| 958M-6-4 | 6 | 4 | 32,5 | 12 | 10 |
| 958M-6 | 6 | 6 | 34 | 12 | 12 |
| 958M-8-6 | 8 | 6 | 35 | 14 | 12 |
| 958M-8 | 8 | 8 | 36,5 | 14 | 14 |
| 958M-10-8 | 10 | 8 | 39,5 | 16,5 | 14 |
| 958M-10 | 10 | 10 | 41,5 | 16,5 | 16,5 |
| Hőmérséklet tartomány: | -20°C…+80°C |
|---|---|
| Anyag: | nikkelezett réz |
| Csatlakozó hüvely anyaga: | nikkelezett réz |
| Csatlakozó test anyaga: | nikkelezett réz |
| Csőméret | A: | Ø10 |
| Csőméret | B: | Ø10 |
| Csőrögzítő hüvely anyaga: | nikkelezett réz |
| Gyűrű anyaga: | nikkelezett réz/POM |
| Kivitel: | összekötő |
| Közeg: | sűrített levegő, víz |
| Névleges nyomás: | 0…20 bar |
| O-gyűrű anyaga: | NBR |
| Rögzítő gyűrű anyaga: | rozsdamentes acél |
| Rögzítő karom anyaga: | rozsdamentes acél |
| Támasztógyűrű anyaga: | POM |
| Tömítés anyaga: | NBR |
| Üzemi nyomás: | 0…20 bar |
