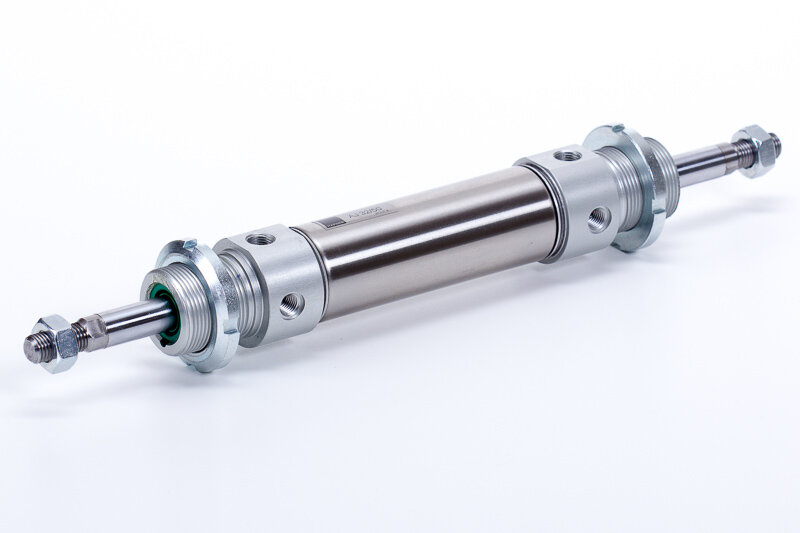

    Körprofil henger - átmenő dugattyúrúddal

    Bejelentkezés az árak megtekintéséhez

    Egyedi lökethossz (opcionális)
    Ennek az értéken 5 és 500 között kell lennie.

    Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség

    AJ 50/250
    Körprofil henger - átmenő dugattyúrúddal
    Kérjük regisztráljon a 3D modellek és termék adatlapok letöltéséhez.

    TermékÁtmérőLökethosszCsatlakozásDugattyúrúd menetDugattyúrúd átmérőTömítés anyaga
    AJ 32/10 Ø32 10 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm NBR, PU (max. 80°C)
    AJ 32/25 Ø32 25 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm NBR, PU (max. 80°C)
    AJ 32/50 Ø32 50 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm NBR, PU (max. 80°C)
    AJ 32/80 Ø32 80 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm NBR, PU (max. 80°C)
    AJ 32/100 Ø32 100 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm NBR, PU (max. 80°C)
    AJ 32/125 Ø32 125 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm NBR, PU (max. 80°C)
    AJ 32/160 Ø32 160 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm NBR, PU (max. 80°C)
    AJ 32/200 Ø32 200 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm NBR, PU (max. 80°C)
    AJ 32/250 Ø32 250 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm NBR, PU (max. 80°C)
    AJ 32/320 Ø32 320 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm NBR, PU (max. 80°C)
    AJ 32/400 Ø32 400 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm NBR, PU (max. 80°C)
    AJ 32/500 Ø32 500 mm G 1/8" M10 x 1,25 - külső menet Ø12 mm NBR, PU (max. 80°C)
    AJ 40/10 Ø40 10 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm NBR, PU (max. 80°C)
    AJ 40/25 Ø40 25 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm NBR, PU (max. 80°C)
    AJ 40/50 Ø40 50 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm NBR, PU (max. 80°C)
    AJ 40/80 Ø40 80 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm NBR, PU (max. 80°C)
    AJ 40/100 Ø40 100 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm NBR, PU (max. 80°C)
    AJ 40/125 Ø40 125 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm NBR, PU (max. 80°C)
    AJ 40/160 Ø40 160 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm NBR, PU (max. 80°C)
    AJ 40/200 Ø40 200 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm NBR, PU (max. 80°C)
    AJ 40/250 Ø40 250 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm NBR, PU (max. 80°C)
    AJ 40/320 Ø40 320 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm NBR, PU (max. 80°C)
    AJ 40/400 Ø40 400 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm NBR, PU (max. 80°C)
    AJ 40/500 Ø40 500 mm G 1/4" M12 x 1,25 - külső menet Ø16 mm NBR, PU (max. 80°C)
    AJ 50/10 Ø50 10 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AJ 50/25 Ø50 25 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AJ 50/50 Ø50 50 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AJ 50/80 Ø50 80 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AJ 50/100 Ø50 100 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AJ 50/125 Ø50 125 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AJ 50/160 Ø50 160 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AJ 50/200 Ø50 200 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AJ 50/320 Ø50 320 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AJ 50/400 Ø50 400 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AJ 50/500 Ø50 500 mm G 1/4" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AJ 63/10 Ø63 10 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AJ 63/25 Ø63 25 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AJ 63/50 Ø63 50 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AJ 63/80 Ø63 80 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AJ 63/100 Ø63 100 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AJ 63/125 Ø63 125 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AJ 63/160 Ø63 160 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AJ 63/200 Ø63 200 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AJ 63/250 Ø63 250 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AJ 63/320 Ø63 320 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AJ 63/400 Ø63 400 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)
    AJ 63/500 Ø63 500 mm G 3/8" M16 x 1,5 - külső menet Ø20 mm NBR, PU (max. 80°C)

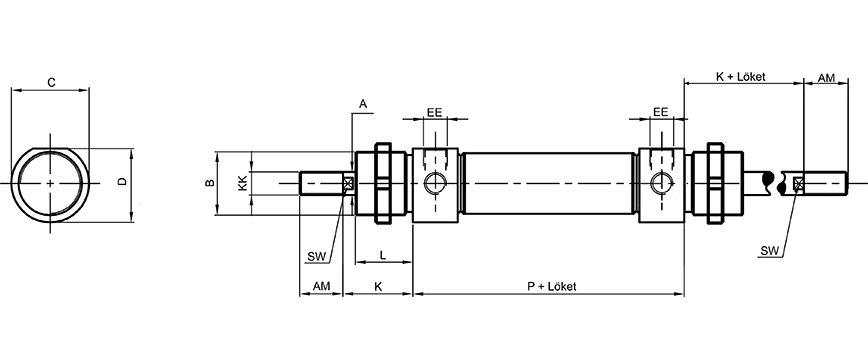

    TípusszámØ [mm]ABCDKLPAMEEKKSW
    AJ 32/...Ø 3212M 30 x 1,53836,538309620G 1/8"M 10 x 1,2510
    AJ 40/...Ø 4016M 38 x 1,54644453511124G 1/4"M 12 x 1,2512
    AJ 50/...Ø 5020M 45 x 1,55755503812032G 1/4"M 16 x 1,516
    AJ 63/...Ø 6320M 45 x 1,57067,5503812432G 3/8"M 16 x 1,516
    Funkció: kettős működésű
    Átmérő: Ø50
    Lökethossz: 250 mm
    Csatlakozás: G 1/4"
    Hőmérséklet tartomány: -20°C…+80°C
    Dugattyúrúd anyaga: rozsdamentes, saválló acél (AISI 316)
    Dugattyú: mágneses
    Dugattyú anyaga: eloxált alumínium
    Dugattyúrúd menet: M16 x 1,5 - külső menet
    Dugattyúrúd átmérő: Ø20 mm
    Hengerfedelek anyaga: eloxált alumínium
    Hengertest anyaga: rozsdamentes acél
    Húzóerő (6 bar): 940 N
    Közeg: sűrített levegő
    Löketvég csillapítás: rugalmas
    Nyomóerő (6 bar): 1119 N
    Tömítés anyaga: NBR, PU (max. 80°C)
    Vezetőpersely anyaga: szinterbronz
    Üzemi nyomás: 1…10 bar
