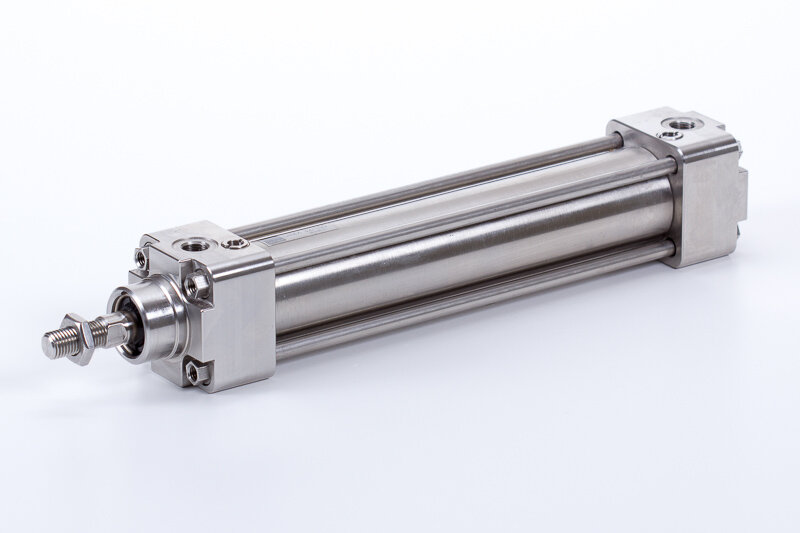

DIMX 40/125

ISO 15552 összehúzócsavaros henger - INOX

Bejelentkezés az árak megtekintéséhez

Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség

DIMX 40/125

ISO 15552 összehúzócsavaros henger - INOX

Kérjük regisztráljon a 3D modellek és termék adatlapok letöltéséhez.

Termék	Átmérő	Lökethossz	Csatlakozás	Dugattyúrúd menet	Dugattyúrúd átmérő	Tömítés anyaga
DIMX 32/25	Ø32	25 mm	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	NBR, PU (max. 80°C)
DIMX 32/50	Ø32	50 mm	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	NBR, PU (max. 80°C)
DIMX 32/80	Ø32	80 mm	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	NBR, PU (max. 80°C)
DIMX 32/100	Ø32	100 mm	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	NBR, PU (max. 80°C)
DIMX 32/125	Ø32	125 mm	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	NBR, PU (max. 80°C)
DIMX 32/160	Ø32	160 mm	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	NBR, PU (max. 80°C)
DIMX 32/200	Ø32	200 mm	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	NBR, PU (max. 80°C)
DIMX 32/250	Ø32	250 mm	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	NBR, PU (max. 80°C)
DIMX 32/320	Ø32	320 mm	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	NBR, PU (max. 80°C)
DIMX 32/400	Ø32	400 mm	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	NBR, PU (max. 80°C)
DIMX 32/500	Ø32	500 mm	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	NBR, PU (max. 80°C)
DIMX 32/600	Ø32	600 mm	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	NBR, PU (max. 80°C)
DIMX 32/700	Ø32	700 mm	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	NBR, PU (max. 80°C)
DIMX 32/800	Ø32	800 mm	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	NBR, PU (max. 80°C)
DIMX 32/900	Ø32	900 mm	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	NBR, PU (max. 80°C)
DIMX 32/1000	Ø32	1000 mm	G 1/8"	M10 x 1,25 - külső menet	Ø12 mm	NBR, PU (max. 80°C)
DIMX 40/25	Ø40	25 mm	G 1/4"	M12 x 1,25 - külső menet	Ø16 mm	NBR, PU (max. 80°C)
DIMX 40/50	Ø40	50 mm	G 1/4"	M12 x 1,25 - külső menet	Ø16 mm	NBR, PU (max. 80°C)
DIMX 40/80	Ø40	80 mm	G 1/4"	M12 x 1,25 - külső menet	Ø16 mm	NBR, PU (max. 80°C)
DIMX 40/100	Ø40	100 mm	G 1/4"	M12 x 1,25 - külső menet	Ø16 mm	NBR, PU (max. 80°C)
DIMX 40/160	Ø40	160 mm	G 1/4"	M12 x 1,25 - külső menet	Ø16 mm	NBR, PU (max. 80°C)
DIMX 40/200	Ø40	200 mm	G 1/4"	M12 x 1,25 - külső menet	Ø16 mm	NBR, PU (max. 80°C)
DIMX 40/250	Ø40	250 mm	G 1/4"	M12 x 1,25 - külső menet	Ø16 mm	NBR, PU (max. 80°C)
DIMX 40/320	Ø40	320 mm	G 1/4"	M12 x 1,25 - külső menet	Ø16 mm	NBR, PU (max. 80°C)
DIMX 40/400	Ø40	400 mm	G 1/4"	M12 x 1,25 - külső menet	Ø16 mm	NBR, PU (max. 80°C)
DIMX 40/500	Ø40	500 mm	G 1/4"	M12 x 1,25 - külső menet	Ø16 mm	NBR, PU (max. 80°C)
DIMX 40/600	Ø40	600 mm	G 1/4"	M12 x 1,25 - külső menet	Ø16 mm	NBR, PU (max. 80°C)
DIMX 40/700	Ø40	700 mm	G 1/4"	M12 x 1,25 - külső menet	Ø16 mm	NBR, PU (max. 80°C)
DIMX 40/800	Ø40	800 mm	G 1/4"	M12 x 1,25 - külső menet	Ø16 mm	NBR, PU (max. 80°C)
DIMX 40/900	Ø40	900 mm	G 1/4"	M12 x 1,25 - külső menet	Ø16 mm	NBR, PU (max. 80°C)
DIMX 40/1000	Ø40	1000 mm	G 1/4"	M12 x 1,25 - külső menet	Ø16 mm	NBR, PU (max. 80°C)
DIMX 50/25	Ø50	25 mm	G 1/4"	M16 x 1,5 - külső menet	Ø20 mm	NBR, PU (max. 80°C)
DIMX 50/50	Ø50	50 mm	G 1/4"	M16 x 1,5 - külső menet	Ø20 mm	NBR, PU (max. 80°C)
DIMX 50/80	Ø50	80 mm	G 1/4"	M16 x 1,5 - külső menet	Ø20 mm	NBR, PU (max. 80°C)
DIMX 50/100	Ø50	100 mm	G 1/4"	M16 x 1,5 - külső menet	Ø20 mm	NBR, PU (max. 80°C)
DIMX 50/125	Ø50	125 mm	G 1/4"	M16 x 1,5 - külső menet	Ø20 mm	NBR, PU (max. 80°C)
DIMX 50/160	Ø50	160 mm	G 1/4"	M16 x 1,5 - külső menet	Ø20 mm	NBR, PU (max. 80°C)
DIMX 50/200	Ø50	200 mm	G 1/4"	M16 x 1,5 - külső menet	Ø20 mm	NBR, PU (max. 80°C)
DIMX 50/250	Ø50	250 mm	G 1/4"	M16 x 1,5 - külső menet	Ø20 mm	NBR, PU (max. 80°C)
DIMX 50/320	Ø50	320 mm	G 1/4"	M16 x 1,5 - külső menet	Ø20 mm	NBR, PU (max. 80°C)
DIMX 50/400	Ø50	400 mm	G 1/4"	M16 x 1,5 - külső menet	Ø20 mm	NBR, PU (max. 80°C)
DIMX 50/500	Ø50	500 mm	G 1/4"	M16 x 1,5 - külső menet	Ø20 mm	NBR, PU (max. 80°C)
DIMX 50/600	Ø50	600 mm	G 1/4"	M16 x 1,5 - külső menet	Ø20 mm	NBR, PU (max. 80°C)
DIMX 50/700	Ø50	700 mm	G 1/4"	M16 x 1,5 - külső menet	Ø20 mm	NBR, PU (max. 80°C)
DIMX 50/800	Ø50	800 mm	G 1/4"	M16 x 1,5 - külső menet	Ø20 mm	NBR, PU (max. 80°C)
DIMX 50/900	Ø50	900 mm	G 1/4"	M16 x 1,5 - külső menet	Ø20 mm	NBR, PU (max. 80°C)
DIMX 50/1000	Ø50	1000 mm	G 1/4"	M16 x 1,5 - külső menet	Ø20 mm	NBR, PU (max. 80°C)
DIMX 63/25	Ø63	25 mm	G 3/8"	M16 x 1,5 - külső menet	Ø20 mm	NBR, PU (max. 80°C)
DIMX 63/50	Ø63	50 mm	G 3/8"	M16 x 1,5 - külső menet	Ø20 mm	NBR, PU (max. 80°C)
DIMX 63/80	Ø63	80 mm	G 3/8"	M16 x 1,5 - külső menet	Ø20 mm	NBR, PU (max. 80°C)
DIMX 63/100	Ø63	100 mm	G 3/8"	M16 x 1,5 - külső menet	Ø20 mm	NBR, PU (max. 80°C)
DIMX 63/125	Ø63	125 mm	G 3/8"	M16 x 1,5 - külső menet	Ø20 mm	NBR, PU (max. 80°C)
DIMX 63/160	Ø63	160 mm	G 3/8"	M16 x 1,5 - külső menet	Ø20 mm	NBR, PU (max. 80°C)
DIMX 63/200	Ø63	200 mm	G 3/8"	M16 x 1,5 - külső menet	Ø20 mm	NBR, PU (max. 80°C)
DIMX 63/250	Ø63	250 mm	G 3/8"	M16 x 1,5 - külső menet	Ø20 mm	NBR, PU (max. 80°C)
DIMX 63/320	Ø63	320 mm	G 3/8"	M16 x 1,5 - külső menet	Ø20 mm	NBR, PU (max. 80°C)
DIMX 63/400	Ø63	400 mm	G 3/8"	M16 x 1,5 - külső menet	Ø20 mm	NBR, PU (max. 80°C)
DIMX 63/500	Ø63	500 mm	G 3/8"	M16 x 1,5 - külső menet	Ø20 mm	NBR, PU (max. 80°C)
DIMX 63/600	Ø63	600 mm	G 3/8"	M16 x 1,5 - külső menet	Ø20 mm	NBR, PU (max. 80°C)
DIMX 63/700	Ø63	700 mm	G 3/8"	M16 x 1,5 - külső menet	Ø20 mm	NBR, PU (max. 80°C)
DIMX 63/800	Ø63	800 mm	G 3/8"	M16 x 1,5 - külső menet	Ø20 mm	NBR, PU (max. 80°C)
DIMX 63/900	Ø63	900 mm	G 3/8"	M16 x 1,5 - külső menet	Ø20 mm	NBR, PU (max. 80°C)
DIMX 63/1000	Ø63	1000 mm	G 3/8"	M16 x 1,5 - külső menet	Ø20 mm	NBR, PU (max. 80°C)
DIMX 80/25	Ø80	25 mm	G 3/8"	M20 x 1,5 - külső menet	Ø25 mm	NBR, PU (max. 80°C)
DIMX 80/50	Ø80	50 mm	G 3/8"	M20 x 1,5 - külső menet	Ø25 mm	NBR, PU (max. 80°C)
DIMX 80/80	Ø80	80 mm	G 3/8"	M20 x 1,5 - külső menet	Ø25 mm	NBR, PU (max. 80°C)
DIMX 80/100	Ø80	100 mm	G 3/8"	M20 x 1,5 - külső menet	Ø25 mm	NBR, PU (max. 80°C)
DIMX 80/125	Ø80	125 mm	G 3/8"	M20 x 1,5 - külső menet	Ø25 mm	NBR, PU (max. 80°C)
DIMX 80/160	Ø80	160 mm	G 3/8"	M20 x 1,5 - külső menet	Ø25 mm	NBR, PU (max. 80°C)
DIMX 80/200	Ø80	200 mm	G 3/8"	M20 x 1,5 - külső menet	Ø25 mm	NBR, PU (max. 80°C)
DIMX 80/250	Ø80	250 mm	G 3/8"	M20 x 1,5 - külső menet	Ø25 mm	NBR, PU (max. 80°C)
DIMX 80/320	Ø80	320 mm	G 3/8"	M20 x 1,5 - külső menet	Ø25 mm	NBR, PU (max. 80°C)
DIMX 80/400	Ø80	400 mm	G 3/8"	M20 x 1,5 - külső menet	Ø25 mm	NBR, PU (max. 80°C)
DIMX 80/500	Ø80	500 mm	G 3/8"	M20 x 1,5 - külső menet	Ø25 mm	NBR, PU (max. 80°C)
DIMX 80/600	Ø80	600 mm	G 3/8"	M20 x 1,5 - külső menet	Ø25 mm	NBR, PU (max. 80°C)
DIMX 80/700	Ø80	700 mm	G 3/8"	M20 x 1,5 - külső menet	Ø25 mm	NBR, PU (max. 80°C)
DIMX 80/800	Ø80	800 mm	G 3/8"	M20 x 1,5 - külső menet	Ø25 mm	NBR, PU (max. 80°C)
DIMX 80/900	Ø80	900 mm	G 3/8"	M20 x 1,5 - külső menet	Ø25 mm	NBR, PU (max. 80°C)
DIMX 80/1000	Ø80	1000 mm	G 3/8"	M20 x 1,5 - külső menet	Ø25 mm	NBR, PU (max. 80°C)
DIMX 100/25	Ø100	25 mm	G 1/2"	M20 x 1,5 - külső menet	Ø25 mm	NBR, PU (max. 80°C)
DIMX 100/50	Ø100	50 mm	G 1/2"	M20 x 1,5 - külső menet	Ø25 mm	NBR, PU (max. 80°C)
DIMX 100/80	Ø100	80 mm	G 1/2"	M20 x 1,5 - külső menet	Ø25 mm	NBR, PU (max. 80°C)
DIMX 100/100	Ø100	100 mm	G 1/2"	M20 x 1,5 - külső menet	Ø25 mm	NBR, PU (max. 80°C)
DIMX 100/125	Ø100	125 mm	G 1/2"	M20 x 1,5 - külső menet	Ø25 mm	NBR, PU (max. 80°C)
DIMX 100/160	Ø100	160 mm	G 1/2"	M20 x 1,5 - külső menet	Ø25 mm	NBR, PU (max. 80°C)
DIMX 100/200	Ø100	200 mm	G 1/2"	M20 x 1,5 - külső menet	Ø25 mm	NBR, PU (max. 80°C)
DIMX 100/250	Ø100	250 mm	G 1/2"	M20 x 1,5 - külső menet	Ø25 mm	NBR, PU (max. 80°C)
DIMX 100/320	Ø100	320 mm	G 1/2"	M20 x 1,5 - külső menet	Ø25 mm	NBR, PU (max. 80°C)
DIMX 100/400	Ø100	400 mm	G 1/2"	M20 x 1,5 - külső menet	Ø25 mm	NBR, PU (max. 80°C)
DIMX 100/500	Ø100	500 mm	G 1/2"	M20 x 1,5 - külső menet	Ø25 mm	NBR, PU (max. 80°C)
DIMX 100/600	Ø100	600 mm	G 1/2"	M20 x 1,5 - külső menet	Ø25 mm	NBR, PU (max. 80°C)
DIMX 100/700	Ø100	700 mm	G 1/2"	M20 x 1,5 - külső menet	Ø25 mm	NBR, PU (max. 80°C)
DIMX 100/800	Ø100	800 mm	G 1/2"	M20 x 1,5 - külső menet	Ø25 mm	NBR, PU (max. 80°C)
DIMX 100/900	Ø100	900 mm	G 1/2"	M20 x 1,5 - külső menet	Ø25 mm	NBR, PU (max. 80°C)
DIMX 100/1000	Ø100	1000 mm	G 1/2"	M20 x 1,5 - külső menet	Ø25 mm	NBR, PU (max. 80°C)
DIMX 125/25	Ø125	25 mm	G 1/2"	M27 x 2 - külső menet	Ø32 mm	NBR, PU (max. 80°C)
DIMX 125/50	Ø125	50 mm	G 1/2"	M27 x 2 - külső menet	Ø32 mm	NBR, PU (max. 80°C)
DIMX 125/80	Ø125	80 mm	G 1/2"	M27 x 2 - külső menet	Ø32 mm	NBR, PU (max. 80°C)
DIMX 125/100	Ø125	100 mm	G 1/2"	M27 x 2 - külső menet	Ø32 mm	NBR, PU (max. 80°C)
DIMX 125/125	Ø125	125 mm	G 1/2"	M27 x 2 - külső menet	Ø32 mm	NBR, PU (max. 80°C)
DIMX 125/160	Ø125	160 mm	G 1/2"	M27 x 2 - külső menet	Ø32 mm	NBR, PU (max. 80°C)
DIMX 125/200	Ø125	200 mm	G 1/2"	M27 x 2 - külső menet	Ø32 mm	NBR, PU (max. 80°C)
DIMX 125/250	Ø125	250 mm	G 1/2"	M27 x 2 - külső menet	Ø32 mm	NBR, PU (max. 80°C)
DIMX 125/320	Ø125	320 mm	G 1/2"	M27 x 2 - külső menet	Ø32 mm	NBR, PU (max. 80°C)
DIMX 125/400	Ø125	400 mm	G 1/2"	M27 x 2 - külső menet	Ø32 mm	NBR, PU (max. 80°C)
DIMX 125/500	Ø125	500 mm	G 1/2"	M27 x 2 - külső menet	Ø32 mm	NBR, PU (max. 80°C)
DIMX 125/600	Ø125	600 mm	G 1/2"	M27 x 2 - külső menet	Ø32 mm	NBR, PU (max. 80°C)
DIMX 125/700	Ø125	700 mm	G 1/2"	M27 x 2 - külső menet	Ø32 mm	NBR, PU (max. 80°C)
DIMX 125/800	Ø125	800 mm	G 1/2"	M27 x 2 - külső menet	Ø32 mm	NBR, PU (max. 80°C)
DIMX 125/900	Ø125	900 mm	G 1/2"	M27 x 2 - külső menet	Ø32 mm	NBR, PU (max. 80°C)
DIMX 125/1000	Ø125	1000 mm	G 1/2"	M27 x 2 - külső menet	Ø32 mm	NBR, PU (max. 80°C)

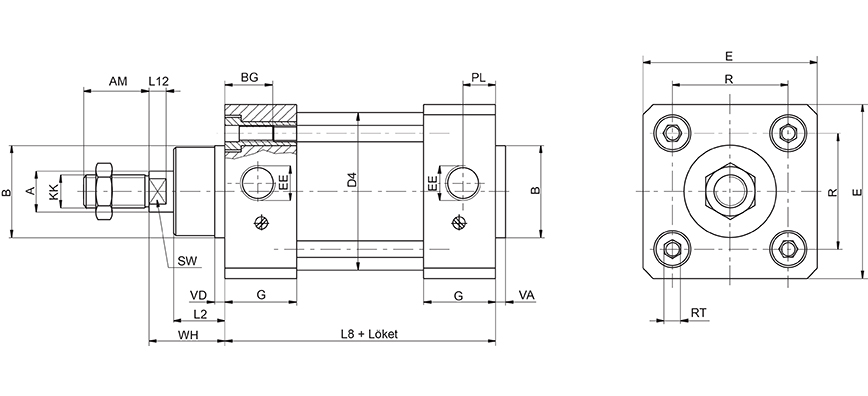

Típusszám	Ø [mm]	A	AM	B	BG	E	EE	G	KK	L2	L8	L12	PL	R	RT	SW	VA	VD	WH
DIMX 32/...	Ø 32	12	22	30	16	47	G 1/8"	31	M 10 x 1,25	16	94	6	11	32,5	M 6	10	4	5	26
DIMX 40/...	Ø 40	16	24	35	16	55	G 1/4"	34	M 12 x 1,25	20	105	6,5	13	38	M 6	13	4	5	30
DIMX 50/...	Ø 50	20	32	40	16	64	G 1/4"	36	M 16 x 1,5	25	106	8	14	46,5	M 8	16	4	5	37
DIMX 63/...	Ø 63	20	32	45	16	78	G 3/8"	40	M 16 x 1,5	25	121	8	16	56,5	M 8	16	4	5	37
DIMX 80/...	Ø 80	25	40	45	16	95	G 3/8"	42	M 20 x 1,5	32	128	10	16	72	M 10	21	4	5	46
DIMX 100/...	Ø 100	25	40	55	16	115	G 1/2"	45	M 20 x 1,5	35	138	10	18	89	M 10	21	4	5	51
DIMX 125/...	Ø 125	30	54	60	20	142	G 1/2"	53	M 27 x 2	40	160	10	20	110	M 12	27	6	6	65
DIMX 160/...	Ø 160	40	72	65	24	182	G 3/4"	59	M 36 x 2	38	180	12	27	140	M 16	38	6	6	80
DIMX 200/...	Ø 200	40	72	75	24	222	G 3/4"	61	M 36 x 2	55	180	12	35	175	M 16	38	6	6	95

Funkció:	kettős működésű
Átmérő:	Ø40
Lökethossz:	125 mm
Csatlakozás:	G 1/4"
Hőmérséklet tartomány:	-20°C…+80°C
Dugattyúrúd anyaga:	rozsdamentes acél (AISI 304)
Dugattyú:	mágneses
Dugattyú anyaga:	alumínium
Dugattyúrúd menet:	M12 x 1,25 - külső menet
Dugattyúrúd átmérő:	Ø16 mm
Hengerfedelek anyaga:	rozsdamentes acél
Hengertest anyaga:	rozsdamentes acél
Húzóerő (6 bar):	601 N
ISO szabvány:	ISO 15552 (korábban ISO 6431)
Közeg:	sűrített levegő
Löketvég csillapítás:	állítható
Nyomóerő (6 bar):	716 N
Tömítés anyaga:	NBR, PU (max. 80°C)
Vezetőpersely anyaga:	szinterbronz
Üzemi nyomás:	1…10 bar
