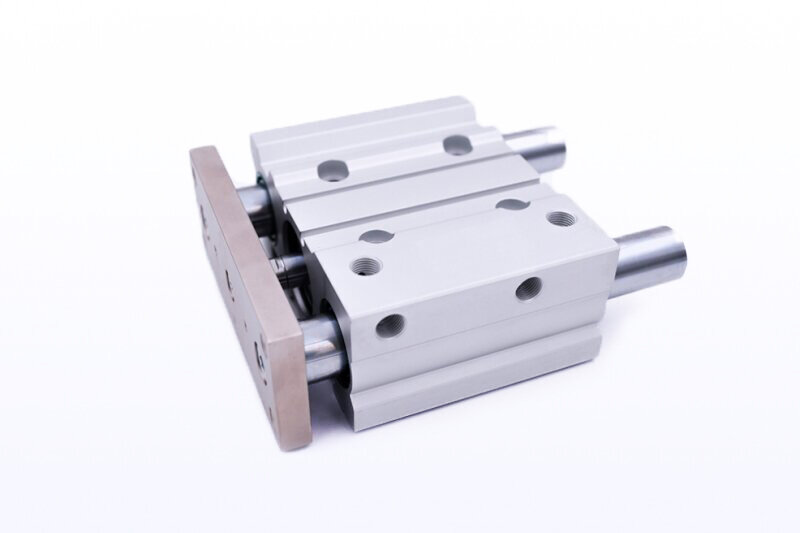

EDM 25/30

Megvezetett kompakt henger

Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség

EDM 25/30
Megvezetett kompakt henger
Kérjük regisztráljon a 3D modellek és termék adatlapok letöltéséhez.

TermékÁtmérőLökethosszCsatlakozásDugattyúrúd átmérőTömítés anyaga
EDM 16/10 Ø16 10 mm M5 Ø8 mm NBR
EDM 16/20 Ø16 20 mm M5 Ø8 mm NBR
EDM 16/30 Ø16 30 mm M5 Ø8 mm NBR
EDM 16/40 Ø16 40 mm M5 Ø8 mm NBR
EDM 16/50 Ø16 50 mm M5 Ø8 mm NBR
EDM 16/75 Ø16 75 mm M5 Ø8 mm NBR
EDM 16/100 Ø16 100 mm M5 Ø8 mm NBR
EDM 20/20 Ø20 20 mm G 1/8" Ø10 mm NBR
EDM 20/30 Ø20 30 mm G 1/8" Ø10 mm NBR
EDM 20/40 Ø20 40 mm G 1/8" Ø10 mm NBR
EDM 20/50 Ø20 50 mm G 1/8" Ø10 mm NBR
EDM 20/75 Ø20 75 mm G 1/8" Ø10 mm NBR
EDM 20/100 Ø20 100 mm G 1/8" Ø10 mm NBR
EDM 20/125 Ø20 125 mm G 1/8" Ø10 mm NBR
EDM 20/150 Ø20 150 mm G 1/8" Ø10 mm NBR
EDM 20/175 Ø20 G 1/8" Ø10 mm NBR
EDM 20/200 Ø20 200 mm G 1/8" Ø10 mm NBR
EDM 25/40 Ø25 40 mm G 1/8" Ø10 mm NBR
EDM 25/50 Ø25 50 mm G 1/8" Ø10 mm NBR
EDM 25/75 Ø25 75 mm G 1/8" Ø10 mm NBR
EDM 25/100 Ø25 100 mm G 1/8" Ø10 mm NBR
EDM 25/125 Ø25 125 mm G 1/8" Ø10 mm NBR
EDM 25/150 Ø25 150 mm G 1/8" Ø10 mm NBR
EDM 25/175 Ø25 G 1/8" Ø10 mm NBR
EDM 25/200 Ø25 200 mm G 1/8" Ø10 mm NBR
EDM 32/25 Ø32 25 mm G 1/8" Ø12 mm NBR
EDM 32/50 Ø32 50 mm G 1/8" Ø12 mm NBR
EDM 32/75 Ø32 75 mm G 1/8" Ø12 mm NBR
EDM 32/100 Ø32 100 mm G 1/8" Ø12 mm NBR
EDM 32/125 Ø32 125 mm G 1/8" Ø12 mm NBR
EDM 32/150 Ø32 150 mm G 1/8" Ø12 mm NBR
EDM 32/175 Ø32 G 1/8" Ø12 mm NBR
EDM 32/200 Ø32 200 mm G 1/8" Ø12 mm NBR
EDM 40/25 Ø40 25 mm G 1/8" Ø12 mm NBR
EDM 40/50 Ø40 50 mm G 1/8" Ø12 mm NBR
EDM 40/75 Ø40 75 mm G 1/8" Ø12 mm NBR
EDM 40/100 Ø40 100 mm G 1/8" Ø12 mm NBR
EDM 40/125 Ø40 125 mm G 1/8" Ø12 mm NBR
EDM 40/150 Ø40 150 mm G 1/8" Ø12 mm NBR
EDM 40/175 Ø40 G 1/8" Ø12 mm NBR
EDM 40/200 Ø40 200 mm G 1/8" Ø12 mm NBR
EDM 50/25 Ø50 25 mm G 1/4" Ø16 mm NBR
EDM 50/50 Ø50 50 mm G 1/4" Ø16 mm NBR
EDM 50/75 Ø50 75 mm G 1/4" Ø16 mm NBR
EDM 50/100 Ø50 100 mm G 1/4" Ø16 mm NBR
EDM 50/125 Ø50 125 mm G 1/4" Ø16 mm NBR
EDM 50/150 Ø50 150 mm G 1/4" Ø16 mm NBR
EDM 50/175 Ø50 G 1/4" Ø16 mm NBR
EDM 50/200 Ø50 200 mm G 1/4" Ø16 mm NBR
EDM 63/25 Ø63 25 mm G 1/4" Ø16 mm NBR
EDM 63/50 Ø63 50 mm G 1/4" Ø16 mm NBR
EDM 63/75 Ø63 75 mm G 1/4" Ø16 mm NBR
EDM 63/100 Ø63 100 mm G 1/4" Ø16 mm NBR
EDM 63/125 Ø63 125 mm G 1/4" Ø16 mm NBR
EDM 63/150 Ø63 150 mm G 1/4" Ø16 mm NBR
EDM 63/175 Ø63 G 1/4" Ø16 mm NBR
EDM 63/200 Ø63 200 mm G 1/4" Ø16 mm NBR

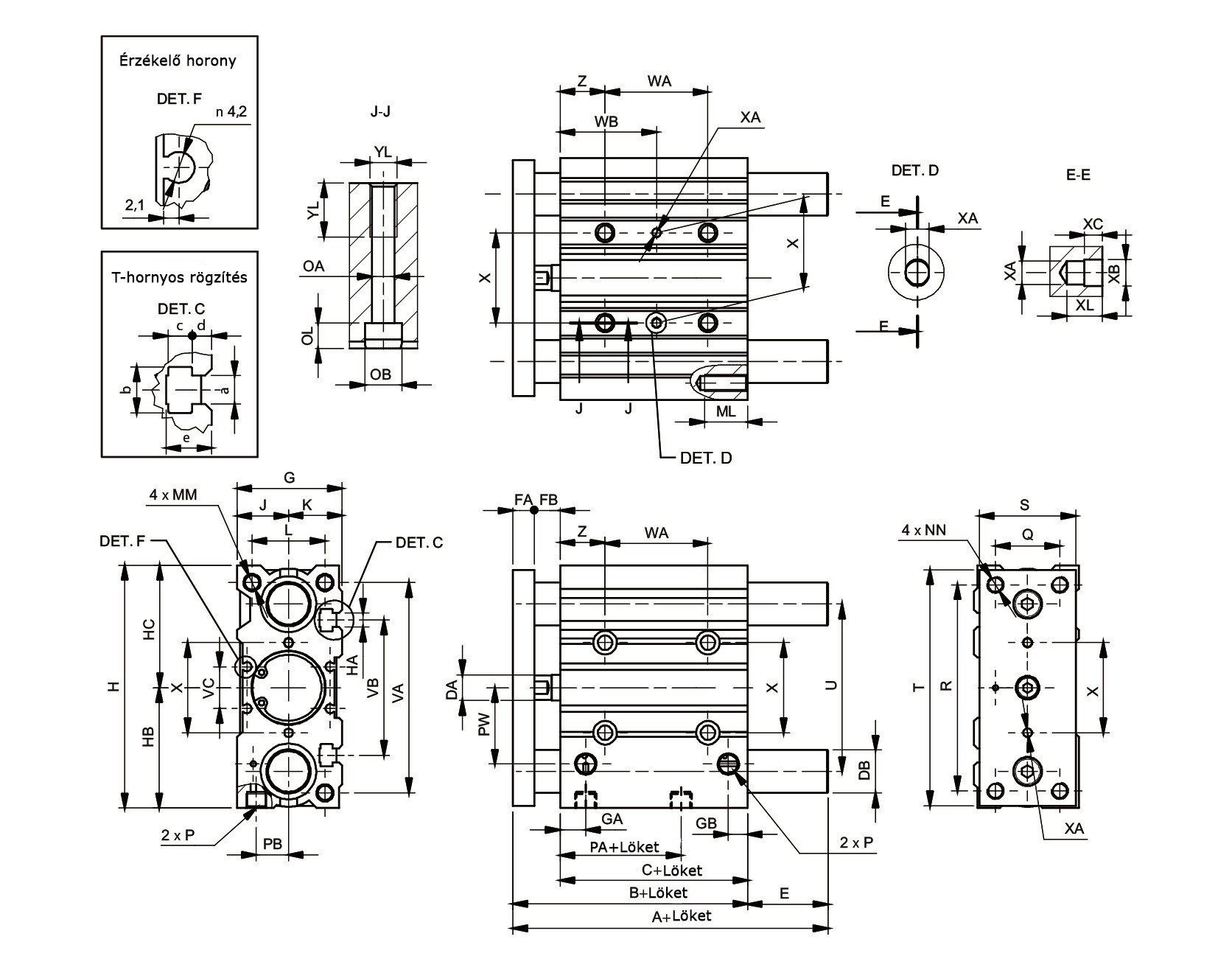

TípusszámEDM 16/…EDM 20/…EDM 25/…EDM 32/…EDM 40/…EDM 50/…EDM 63/…
Ø [mm]Ø 16Ø 20Ø 25Ø 32Ø 40Ø 50Ø 63
A+ (0-50)425353,59791106,5106,5
A+ (75-200)64,584,585102102118118
B+465353,559,5667277
C+333737,537,5444449
DA8101012121616
DB10121620202525
E (0-50)00037,53134,529,5
E (75-200)18,531,531,542,5364641
FA8101010101515
FB56612121313
G30,536,842,849556579
GA1111,511,512151515,5
GB89109121213,5
H648494113121149163
HAM4M5M5M6M6M8M10
HB32,541,546,556607481
HC3242,547,557617582
J15182124273239
K15,518,821,825283340
L22243034404658
MMM5M5M6M8M8M10M10
ML12131520202222
NNM5M5M6M8M8M10M10
OA4,25,25,26,76,78,68,6
OB89,59,511111414
OL4,55,55,57,57,599
PM5G 1/8"G 1/8"G 1/8"G 1/8"G 1/4"G 1/4"
PA+1513,512,56,513913
PB101114161821,528
PW19253035,539,54758
Q16182630304050
R54707896104130130
S25304045456070
T628191110118146158
U4654647886110124
VA56728298106130142
VB384450637292110
VC10,512,51519,5253334
WA (0-30)24242424242428
WA (40-100)44444448484852
WA (125-200)110120120124124124128
WB (0-30)17292933343638
WB (40-100)27393945464850
WB (125-200)60777783848688
X24283442506680
XA H93344455
XB3,53,54,54,54,566
YYM5M6M6M8M8M10M10
YL10121216162020
Z5171721222424
a4,45,45,46,56,58,511
b7,48,48,410,510,513,517,8
c3,74,54,55,55,57,510
d3,53,63,84,555,58
e6,78,6910,510,514,519,5
f22,22,22,22,22,22,2
g4,24,24,24,24,24,24,2
Funkció: kettős működésű
Átmérő: Ø25
Lökethossz: 30 mm
Csatlakozás: G 1/8"
Hőmérséklet tartomány: -20°C…+80°C
Dugattyúrúd anyaga: keménykrómozott acél (CK45)
Dugattyú: mágneses
Dugattyú anyaga: alumínium
Dugattyúrúd átmérő: Ø10 mm
Hengertest anyaga: eloxált alumínium
Húzóerő: 235 N
Közeg: sűrített levegő
Löketvég csillapítás: rugalmas
Nyomóerő: 280 N
Tömítés anyaga: NBR
Vezetőpersely anyaga: szinterbronz
Üzemi nyomás: 1…10 bar
