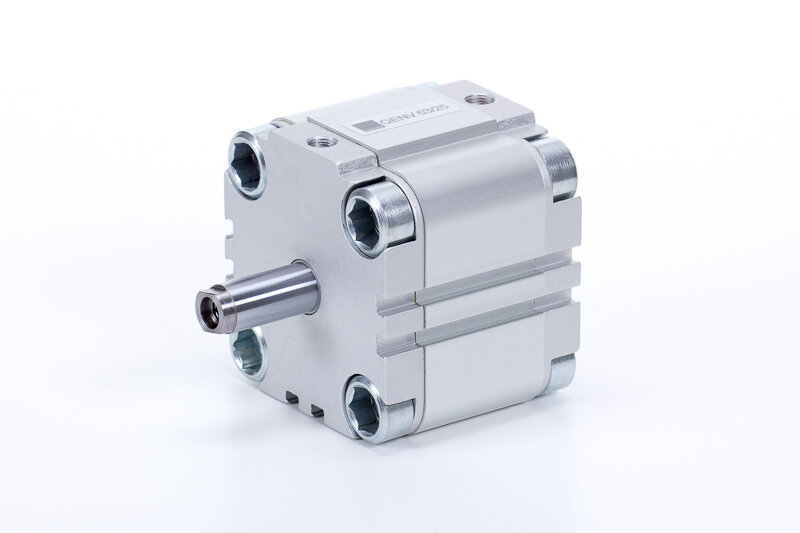

QENV 63/15

UNITOP kompakt henger - kitolt dugattyúrúd belső menettel

Bejelentkezés az árak megtekintéséhez

Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség

QENV 63/15

UNITOP kompakt henger - kitolt dugattyúrúd belső menettel

Kérjük regisztráljon a 3D modellek és termék adatlapok letöltéséhez.

Termék	Átmérő	Lökethossz	Csatlakozás	Dugattyúrúd menet	Dugattyúrúd átmérő	Tömítés anyaga
QENV 12/10	Ø12	10 mm	M5	M3 - belső menet	Ø6 mm	poliuretán, NBR
QENV 16/5	Ø16	5 mm	M5	M4 - belső menet	Ø8 mm	poliuretán, NBR
QENV 16/10	Ø16	10 mm	M5	M4 - belső menet	Ø8 mm	poliuretán, NBR
QENV 16/15	Ø16	15 mm	M5	M4 - belső menet	Ø8 mm	poliuretán, NBR
QENV 16/20	Ø16	20 mm	M5	M4 - belső menet	Ø8 mm	poliuretán, NBR
QENV 16/25	Ø16	25 mm	M5	M4 - belső menet	Ø8 mm	poliuretán, NBR
QENV 20/5	Ø20	5 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
QENV 20/10	Ø20	10 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
QENV 20/15	Ø20	15 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
QENV 20/20	Ø20	20 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
QENV 20/25	Ø20	25 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
QENV 25/5	Ø25	5 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
QENV 25/10	Ø25	10 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
QENV 25/15	Ø25	15 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
QENV 25/20	Ø25	20 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
QENV 25/25	Ø25	25 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
QENV 32/5	Ø32	5 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QENV 32/10	Ø32	10 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QENV 32/15	Ø32	15 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QENV 32/20	Ø32	20 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QENV 32/25	Ø32	25 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QENV 40/5	Ø40	5 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QENV 40/10	Ø40	10 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QENV 40/15	Ø40	15 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QENV 40/20	Ø40	20 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QENV 40/25	Ø40	25 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QENV 50/5	Ø50	5 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QENV 50/10	Ø50	10 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QENV 50/15	Ø50	15 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QENV 50/20	Ø50	20 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QENV 50/25	Ø50	25 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QENV 63/5	Ø63	5 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QENV 63/10	Ø63	10 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QENV 63/20	Ø63	20 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QENV 63/25	Ø63	25 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QENV 80/5	Ø80	5 mm	G 1/8"	M10 - belső menet	Ø20 mm	poliuretán, NBR
QENV 80/10	Ø80	10 mm	G 1/8"	M10 - belső menet	Ø20 mm	poliuretán, NBR
QENV 80/15	Ø80	15 mm	G 1/8"	M10 - belső menet	Ø20 mm	poliuretán, NBR
QENV 80/20	Ø80	20 mm	G 1/8"	M10 - belső menet	Ø20 mm	poliuretán, NBR
QENV 80/25	Ø80	25 mm	G 1/8"	M10 - belső menet	Ø20 mm	poliuretán, NBR
QENV 100/5	Ø100	5 mm	G 1/4"	M12 - belső menet	Ø25 mm	poliuretán, NBR
QENV 100/10	Ø100	10 mm	G 1/4"	M12 - belső menet	Ø25 mm	poliuretán, NBR
QENV 100/15	Ø100	15 mm	G 1/4"	M12 - belső menet	Ø25 mm	poliuretán, NBR
QENV 100/20	Ø100	20 mm	G 1/4"	M12 - belső menet	Ø25 mm	poliuretán, NBR
QENV 100/25	Ø100	25 mm	G 1/4"	M12 - belső menet	Ø25 mm	poliuretán, NBR

Típusszám	Ø [mm]	A	B	E	E1	L	N	R	T	AF	EE	KF	LA	LB	PL	RT	SW	WH
QENV 12/...	Ø 12	6	6	29	1	35	42,5	18	1,5	6	M 5	M 3	16	4	6,5	M 4	5	7,5
QENV 16/...	Ø 16	8	6	29	1	35	43,5	18	2	8	M 5	M 4	16	4	6,5	M 4	7	8,5
QENV 20/...	Ø 20	10	6	36	1,5	39	46	22	2	8	M 5	M 5	18,5	4	8	M 5	9	7
QENV 25/...	Ø 25	10	6	40	1,5	39	46	26	2	8	M 5	M 5	18,5	4	8	M 5	9	7
QENV 32/...	Ø 32	12	6	50	2	42	49	32	2,8	10	G 1/8"	M 6	21,5	4	6,5	M 6	10	7
QENV 40/...	Ø 40	12	6	60	2,5	45,5	54	42	2,8	10	G 1/8"	M 6	21,5	4	7,5	M 6	10	8,5
QENV 50/...	Ø 50	16	6	68	3	45,5	55,5	50	3,5	12	G 1/8"	M 8	23,5	4	7,5	M 8	13	10
QENV 63/...	Ø 63	16	8	87	4	51	61,5	62	3,5	12	G 1/8"	M 8	28,5	4	7,5	M 10	13	10,5
QENV 80/...	Ø 80	20	8	107	4	62	75	82	4,5	16	G 1/8"	M 10	28,5	4	9,5	M 10	17	13
QENV 100/...	Ø 100	25	8	128	5	68	83,5	103	6	20	G 1/4"	M 12	28,5	4	10,5	M 10	22	15,5

Funkció:	egyszeres
Átmérő:	Ø63
Lökethossz:	15 mm
Csatlakozás:	G 1/8"
Hőmérséklet tartomány:	-20°C…+80°C
Dugattyúrúd anyaga:	keménykrómozott acél (CK45)
Dugattyú:	mágneses
Dugattyú anyaga:	alumínium
Dugattyú rúd helyzete:	alaphelyzetben kint
Dugattyúrúd menet:	M8 - belső menet
Dugattyúrúd átmérő:	Ø16 mm
Hengerfedelek anyaga:	eloxált alumínium
Hengertest anyaga:	eloxált alumínium
Húzóerő:	1661 N
Közeg:	sűrített levegő
Löketvég csillapítás:	rugalmas
Tömítés anyaga:	poliuretán, NBR
Vezetőpersely anyaga:	szinterbronz
Üzemi nyomás:	1…10 bar
