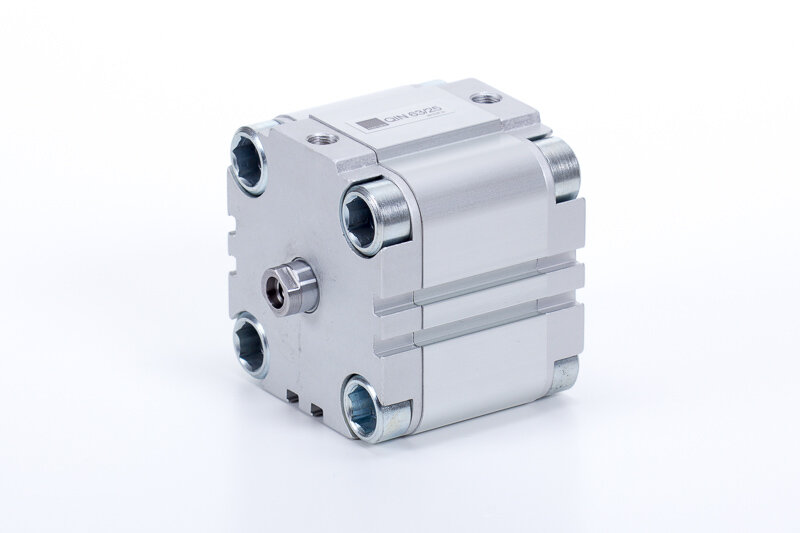

QIN 80/200

UNITOP kompakt henger - belső menettel

Bejelentkezés az árak megtekintéséhez

Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség

QIN 80/200

UNITOP kompakt henger - belső menettel

Kérjük regisztráljon a 3D modellek és termék adatlapok letöltéséhez.

Termék	Átmérő	Lökethossz	Csatlakozás	Dugattyúrúd menet	Dugattyúrúd átmérő	Tömítés anyaga
QIN 12/5	Ø12	5 mm	M5	M6 - belső menet	Ø6 mm	poliuretán, NBR
QIN 12/10	Ø12	10 mm	M5	M3 - belső menet	Ø6 mm	poliuretán, NBR
QIN 12/15	Ø12	15 mm	M5	M3 - belső menet	Ø6 mm	poliuretán, NBR
QIN 12/20	Ø12	20 mm	M5	M3 - belső menet	Ø6 mm	poliuretán, NBR
QIN 12/25	Ø12	25 mm	M5	M3 - belső menet	Ø6 mm	poliuretán, NBR
QIN 12/30	Ø12	30 mm	M5	M3 - belső menet	Ø6 mm	poliuretán, NBR
QIN 12/40	Ø12	40 mm	M5	M3 - belső menet	Ø6 mm	poliuretán, NBR
QIN 12/80	Ø12	80 mm	M5	M3 - belső menet	Ø6 mm	poliuretán, NBR
QIN 12/100	Ø12	100 mm	M5	M3 - belső menet	Ø6 mm	poliuretán, NBR
QIN 12/125	Ø12	125 mm	M5	M3 - belső menet	Ø6 mm	poliuretán, NBR
QIN 12/150	Ø12	160 mm	M5	M3 - belső menet	Ø6 mm	poliuretán, NBR
QIN 12/200	Ø12	200 mm	M5	M3 - belső menet	Ø6 mm	poliuretán, NBR
QIN 16/5	Ø16	5 mm	M5	M4 - belső menet	Ø8 mm	poliuretán, NBR
QIN 16/10	Ø16	10 mm	M5	M4 - belső menet	Ø8 mm	poliuretán, NBR
QIN 16/15	Ø16	15 mm	M5	M4 - belső menet	Ø8 mm	poliuretán, NBR
QIN 16/20	Ø16	20 mm	M5	M4 - belső menet	Ø8 mm	poliuretán, NBR
QIN 16/25	Ø16	25 mm	M5	M4 - belső menet	Ø8 mm	poliuretán, NBR
QIN 16/30	Ø16	30 mm	M5	M4 - belső menet	Ø8 mm	poliuretán, NBR
QIN 16/40	Ø16	40 mm	M5	M4 - belső menet	Ø8 mm	poliuretán, NBR
QIN 16/125	Ø16	125 mm	M5	M4 - belső menet	Ø8 mm	poliuretán, NBR
QIN 16/200	Ø16	200 mm	M5	M4 - belső menet	Ø8 mm	poliuretán, NBR
QIN 20/5	Ø20	5 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
QIN 20/10	Ø20	10 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
QIN 20/15	Ø20	15 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
QIN 20/20	Ø20	20 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
QIN 20/25	Ø20	25 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
QIN 20/30	Ø20	30 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
QIN 20/40	Ø20	40 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
QIN 20/50	Ø20	50 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
QIN 20/100	Ø20	100 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
QIN 20/125	Ø20	125 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
QIN 25/5	Ø25	5 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
QIN 25/10	Ø25	10 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
QIN 25/15	Ø25	15 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
QIN 25/20	Ø25	20 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
QIN 25/25	Ø25	25 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
QIN 25/30	Ø25	30 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
QIN 25/40	Ø25	40 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
QIN 25/50	Ø25	50 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
QIN 25/125	Ø25	125 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
QIN 25/200	Ø25	200 mm	M5	M5 - belső menet	Ø10 mm	poliuretán, NBR
QIN 32/5	Ø32	5 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QIN 32/10	Ø32	10 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QIN 32/15	Ø32	15 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QIN 32/20	Ø32	20 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QIN 32/25	Ø32	25 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QIN 32/30	Ø32	30 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QIN 32/40	Ø32	40 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QIN 32/50	Ø32	50 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QIN 32/60	Ø32	60 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QIN 32/80	Ø32	80 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QIN 32/100	Ø32	100 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QIN 32/125	Ø32	125 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QIN 32/150	Ø32	150 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QIN 32/200	Ø32	200 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QIN 32/250	Ø32	250 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QIN 32/300	Ø32	300 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QIN 40/5	Ø40	5 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QIN 40/10	Ø40	10 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QIN 40/15	Ø40	15 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QIN 40/20	Ø40	20 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QIN 40/25	Ø40	25 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QIN 40/30	Ø40	30 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QIN 40/40	Ø40	40 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QIN 40/50	Ø40	50 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QIN 40/60	Ø40	60 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QIN 40/80	Ø40	80 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QIN 40/100	Ø40	100 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QIN 40/125	Ø40	125 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QIN 40/150	Ø40	150 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QIN 40/200	Ø40	200 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QIN 40/250	Ø40	250 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QIN 40/300	Ø40	300 mm	G 1/8"	M6 - belső menet	Ø12 mm	poliuretán, NBR
QIN 50/5	Ø50	5 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QIN 50/10	Ø50	10 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QIN 50/15	Ø50	15 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QIN 50/20	Ø50	20 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QIN 50/25	Ø50	25 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QIN 50/30	Ø50	30 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QIN 50/40	Ø50	40 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QIN 50/50	Ø50	50 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QIN 50/60	Ø50	60 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QIN 50/80	Ø50	80 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QIN 50/100	Ø50	100 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QIN 50/125	Ø50	125 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QIN 50/150	Ø50	150 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QIN 50/200	Ø50	200 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QIN 50/250	Ø50	250 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QIN 50/300	Ø50	300 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QIN 63/5	Ø63	5 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QIN 63/10	Ø63	10 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QIN 63/15	Ø63	15 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QIN 63/20	Ø63	20 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QIN 63/25	Ø63	25 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QIN 63/30	Ø63	30 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QIN 63/40	Ø63	40 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QIN 63/50	Ø63	50 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QIN 63/60	Ø63	60 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QIN 63/80	Ø63	80 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QIN 63/100	Ø63	100 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QIN 63/125	Ø63	125 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QIN 63/150	Ø63	150 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QIN 63/200	Ø63	200 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QIN 63/250	Ø63	250 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QIN 63/300	Ø63	300 mm	G 1/8"	M8 - belső menet	Ø16 mm	poliuretán, NBR
QIN 80/5	Ø80	5 mm	G 1/8"	M10 - belső menet	Ø20 mm	poliuretán, NBR
QIN 80/10	Ø80	10 mm	G 1/8"	M10 - belső menet	Ø20 mm	poliuretán, NBR
QIN 80/15	Ø80	15 mm	G 1/8"	M10 - belső menet	Ø20 mm	poliuretán, NBR
QIN 80/20	Ø80	20 mm	G 1/8"	M10 - belső menet	Ø20 mm	poliuretán, NBR
QIN 80/25	Ø80	25 mm	G 1/8"	M10 - belső menet	Ø20 mm	poliuretán, NBR
QIN 80/30	Ø80	30 mm	G 1/8"	M10 - belső menet	Ø20 mm	poliuretán, NBR
QIN 80/40	Ø80	40 mm	G 1/8"	M10 - belső menet	Ø20 mm	poliuretán, NBR
QIN 80/50	Ø80	50 mm	G 1/8"	M10 - belső menet	Ø20 mm	poliuretán, NBR
QIN 80/60	Ø80	60 mm	G 1/8"	M10 - belső menet	Ø20 mm	poliuretán, NBR
QIN 80/80	Ø80	80 mm	G 1/8"	M10 - belső menet	Ø20 mm	poliuretán, NBR
QIN 80/100	Ø80	100 mm	G 1/8"	M10 - belső menet	Ø20 mm	poliuretán, NBR
QIN 80/125	Ø80	125 mm	G 1/8"	M10 - belső menet	Ø20 mm	poliuretán, NBR
QIN 80/150	Ø80	150 mm	G 1/8"	M10 - belső menet	Ø20 mm	poliuretán, NBR
QIN 80/250	Ø80	250 mm	G 1/8"	M10 - belső menet	Ø20 mm	poliuretán, NBR
QIN 80/300	Ø80	300 mm	G 1/8"	M10 - belső menet	Ø20 mm	poliuretán, NBR
QIN 80/400	Ø80	400 mm	G 1/8"	M10 - belső menet	Ø20 mm	poliuretán, NBR
QIN 100/5	Ø100	5 mm	G 1/4"	M12 - belső menet	Ø25 mm	poliuretán, NBR
QIN 100/10	Ø100	10 mm	G 1/4"	M12 - belső menet	Ø25 mm	poliuretán, NBR
QIN 100/15	Ø100	15 mm	G 1/4"	M12 - belső menet	Ø25 mm	poliuretán, NBR
QIN 100/20	Ø100	20 mm	G 1/4"	M12 - belső menet	Ø25 mm	poliuretán, NBR
QIN 100/25	Ø100	25 mm	G 1/4"	M12 - belső menet	Ø25 mm	poliuretán, NBR
QIN 100/30	Ø100	30 mm	G 1/4"	M12 - belső menet	Ø25 mm	poliuretán, NBR
QIN 100/40	Ø100	40 mm	G 1/4"	M12 - belső menet	Ø25 mm	poliuretán, NBR
QIN 100/50	Ø100	50 mm	G 1/4"	M12 - belső menet	Ø25 mm	poliuretán, NBR
QIN 100/60	Ø100	60 mm	G 1/4"	M12 - belső menet	Ø25 mm	poliuretán, NBR
QIN 100/80	Ø100	80 mm	G 1/4"	M12 - belső menet	Ø25 mm	poliuretán, NBR
QIN 100/100	Ø100	100 mm	G 1/4"	M12 - belső menet	Ø25 mm	poliuretán, NBR
QIN 100/125	Ø100	125 mm	G 1/4"	M12 - belső menet	Ø25 mm	poliuretán, NBR
QIN 100/150	Ø100	150 mm	G 1/4"	M12 - belső menet	Ø25 mm	poliuretán, NBR
QIN 100/200	Ø100	200 mm	G 1/4"	M12 - belső menet	Ø25 mm	poliuretán, NBR
QIN 100/250	Ø100	250 mm	G 1/4"	M12 - belső menet	Ø25 mm	poliuretán, NBR
QIN 100/300	Ø100	300 mm	G 1/4"	M12 - belső menet	Ø25 mm	poliuretán, NBR
QIN 100/400	Ø100	400 mm	G 1/4"	M12 - belső menet	Ø25 mm	poliuretán, NBR

Típusszám	Ø [mm]	A	B	E	E1	L	R	T	AF	EE	KF	LA	LB	PL	RT	SW	WH
QIN 12/...	Ø 12	6	6	29	1	35	18	1,5	6	M 5	M 3	16	4	6,5	M 4	5	7,5
QIN 16/...	Ø 16	8	6	29	1	35	18	2	8	M 5	M 4	16	4	6,5	M 4	7	8,5
QIN 20/...	Ø 20	10	6	36	1,5	39	22	2	8	M 5	M 5	18,5	4	8	M 5	9	7
QIN 25/...	Ø 25	10	6	40	1,5	39	26	2	8	M 5	M 5	18,5	4	8	M 5	9	7
QIN 32/...	Ø 32	12	6	50	2	42	32	2,8	10	G 1/8"	M 6	21,5	4	6,5	M 6	10	7
QIN 40/...	Ø 40	12	6	60	2,5	45,5	42	2,8	10	G 1/8"	M 6	21,5	4	7,5	M 6	10	8,5
QIN 50/...	Ø 50	16	6	68	3	45,5	50	3,5	12	G 1/8"	M 8	23,5	4	7,5	M 8	13	10
QIN 63/...	Ø 63	16	8	87	4	51	62	3,5	12	G 1/8"	M 8	28,5	4	7,5	M 10	13	10,5
QIN 80/...	Ø 80	20	8	107	4	62	82	4,5	16	G 1/8"	M 10	28,5	4	9,5	M 10	17	13
QIN 100/...	Ø 100	25	8	128	5	68	103	6	20	G 1/4"	M 12	28,5	4	10,5	M 10	22	15,5

Funkció:	kettős működésű
Átmérő:	Ø80
Lökethossz:	200 mm
Csatlakozás:	G 1/8"
Hőmérséklet tartomány:	-20°C…+80°C
Dugattyúrúd anyaga:	keménykrómozott acél (CK45)
Dugattyú:	mágneses
Dugattyú anyaga:	alumínium
Dugattyúrúd menet:	M10 - belső menet
Dugattyúrúd átmérő:	Ø20 mm
Hengerfedelek anyaga:	eloxált alumínium
Hengertest anyaga:	eloxált alumínium
Húzóerő:	2685 N
Közeg:	sűrített levegő
Löketvég csillapítás:	rugalmas
Nyomóerő:	2864 N
Tömítés anyaga:	poliuretán, NBR
Vezetőpersely anyaga:	szinterbronz
Üzemi nyomás:	1…10 bar
