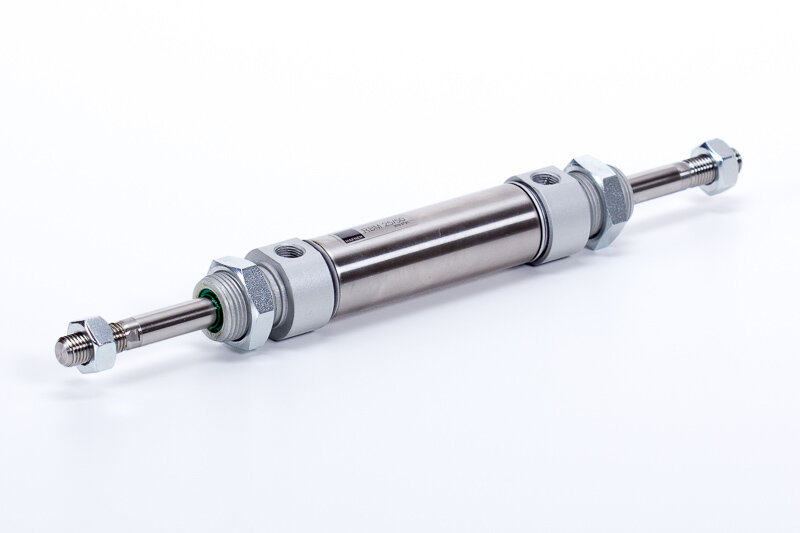

RBM 16/80

ISO 6432 körprofil henger - átmenő dugattyúrúddal

Bejelentkezés az árak megtekintéséhez

Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség

RBM 16/80

ISO 6432 körprofil henger - átmenő dugattyúrúddal

Kérjük regisztráljon a 3D modellek és termék adatlapok letöltéséhez.

Termék	Átmérő	Lökethossz	Csatlakozás	Dugattyúrúd menet	Dugattyúrúd átmérő	Tömítés anyaga
RBM 16/10	Ø16	10 mm	M5	M6 - külső menet	Ø6 mm	NBR, PU (max. 80°C)
RBM 16/25	Ø16	25 mm	M5	M6 - külső menet	Ø6 mm	NBR, PU (max. 80°C)
RBM 16/50	Ø16	50 mm	M5	M6 - külső menet	Ø6 mm	NBR, PU (max. 80°C)
RBM 16/100	Ø16	100 mm	M5	M6 - külső menet	Ø6 mm	NBR, PU (max. 80°C)
RBM 16/125	Ø16	125 mm	M5	M6 - külső menet	Ø6 mm	NBR, PU (max. 80°C)
RBM 16/160	Ø16	160 mm	M5	M6 - külső menet	Ø6 mm	NBR, PU (max. 80°C)
RBM 16/200	Ø16	200 mm	M5	M6 - külső menet	Ø6 mm	NBR, PU (max. 80°C)
RBM 16/250	Ø16	250 mm	M5	M6 - külső menet	Ø6 mm	NBR, PU (max. 80°C)
RBM 16/320	Ø16	320 mm	M5	M6 - külső menet	Ø6 mm	NBR, PU (max. 80°C)
RBM 16/400	Ø16	400 mm	M5	M6 - külső menet	Ø6 mm	NBR, PU (max. 80°C)
RBM 16/500	Ø16	500 mm	M5	M6 - külső menet	Ø6 mm	NBR, PU (max. 80°C)
RBM 16/1000	Ø16	1000 mm	M5	M6 - külső menet	Ø6 mm	NBR, PU (max. 80°C)
RBM 20/10	Ø20	10 mm	G 1/8"	M8 - külső menet	Ø8 mm	NBR, PU (max. 80°C)
RBM 20/25	Ø20	25 mm	G 1/8"	M8 - külső menet	Ø8 mm	NBR, PU (max. 80°C)
RBM 20/50	Ø20	50 mm	G 1/8"	M8 - külső menet	Ø8 mm	NBR, PU (max. 80°C)
RBM 20/80	Ø20	80 mm	G 1/8"	M8 - külső menet	Ø8 mm	NBR, PU (max. 80°C)
RBM 20/100	Ø20	100 mm	G 1/8"	M8 - külső menet	Ø8 mm	NBR, PU (max. 80°C)
RBM 20/125	Ø20	125 mm	G 1/8"	M8 - külső menet	Ø8 mm	NBR, PU (max. 80°C)
RBM 20/160	Ø20	160 mm	G 1/8"	M8 - külső menet	Ø8 mm	NBR, PU (max. 80°C)
RBM 20/200	Ø20	200 mm	G 1/8"	M8 - külső menet	Ø8 mm	NBR, PU (max. 80°C)
RBM 20/250	Ø20	250 mm	G 1/8"	M8 - külső menet	Ø8 mm	NBR, PU (max. 80°C)
RBM 20/320	Ø20	320 mm	G 1/8"	M8 - külső menet	Ø8 mm	NBR, PU (max. 80°C)
RBM 20/400	Ø20	400 mm	G 1/8"	M8 - külső menet	Ø8 mm	NBR, PU (max. 80°C)
RBM 20/500	Ø20	500 mm	G 1/8"	M8 - külső menet	Ø8 mm	NBR, PU (max. 80°C)
RBM 20/1000	Ø20	1000 mm	G 1/8"	M8 - külső menet	Ø8 mm	NBR, PU (max. 80°C)
RBM 25/10	Ø25	10 mm	G 1/8"	M10 x 1,25 - külső menet	Ø10 mm	NBR, PU (max. 80°C)
RBM 25/25	Ø25	25 mm	G 1/8"	M10 x 1,25 - külső menet	Ø10 mm	NBR, PU (max. 80°C)
RBM 25/50	Ø25	50 mm	G 1/8"	M10 x 1,25 - külső menet	Ø10 mm	NBR, PU (max. 80°C)
RBM 25/80	Ø25	80 mm	G 1/8"	M10 x 1,25 - külső menet	Ø10 mm	NBR, PU (max. 80°C)
RBM 25/100	Ø25	100 mm	G 1/8"	M10 x 1,25 - külső menet	Ø10 mm	NBR, PU (max. 80°C)
RBM 25/125	Ø25	125 mm	G 1/8"	M10 x 1,25 - külső menet	Ø10 mm	NBR, PU (max. 80°C)
RBM 25/160	Ø25	160 mm	G 1/8"	M10 x 1,25 - külső menet	Ø10 mm	NBR, PU (max. 80°C)
RBM 25/200	Ø25	200 mm	G 1/8"	M10 x 1,25 - külső menet	Ø10 mm	NBR, PU (max. 80°C)
RBM 25/250	Ø25	250 mm	G 1/8"	M10 x 1,25 - külső menet	Ø10 mm	NBR, PU (max. 80°C)
RBM 25/320	Ø25	320 mm	G 1/8"	M10 x 1,25 - külső menet	Ø10 mm	NBR, PU (max. 80°C)
RBM 25/500	Ø25	500 mm	G 1/8"	M10 x 1,25 - külső menet	Ø10 mm	NBR, PU (max. 80°C)
RBM 25/1000	Ø25	1000 mm	G 1/8"	M10 x 1,25 - külső menet	Ø10 mm	NBR, PU (max. 80°C)

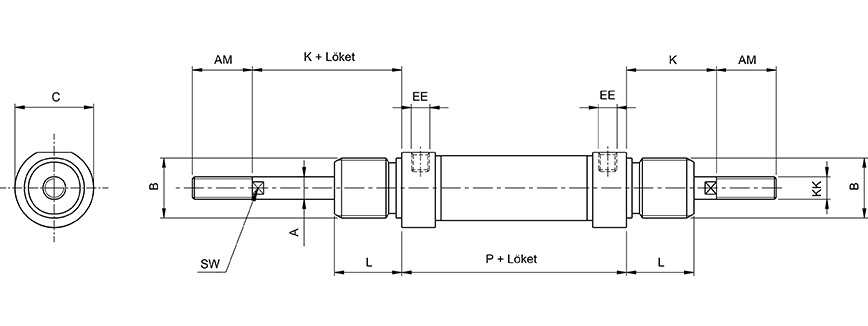

Típusszám	Ø [mm]	A	B	C	K	L	P	AM	EE	KK	SW
RBM 16/...	Ø 16	6	M 16 x 1,5	19	22	18	53	16	M 5	M 6	5
RBM 20/...	Ø 20	8	M 22 x 1,5	27	24	20	67	20	G 1/8"	M 8	7
RBM 25/...	Ø 25	10	M 22 x 1,5	30	28	22	68	22	G 1/8"	M 10 x 1,25	9

Funkció:	kettős működésű
Átmérő:	Ø16
Lökethossz:	80 mm
Csatlakozás:	M5
Hőmérséklet tartomány:	-20°C…+80°C
Dugattyúrúd anyaga:	rozsdamentes acél (AISI 304)
Dugattyú:	mágneses
Dugattyú anyaga:	sárgaréz
Dugattyúrúd menet:	M6 - külső menet
Dugattyúrúd átmérő:	Ø6 mm
Hengerfedelek anyaga:	eloxált alumínium
Hengertest anyaga:	rozsdamentes acél
Húzóerő (6 bar):	96 N
ISO szabvány:	ISO 6432
Közeg:	sűrített levegő
Löketvég csillapítás:	rugalmas
Nyomóerő (6 bar):	105 N
Tömítés anyaga:	NBR, PU (max. 80°C)
Vezetőpersely anyaga:	szinterbronz
Üzemi nyomás:	1…10 bar
