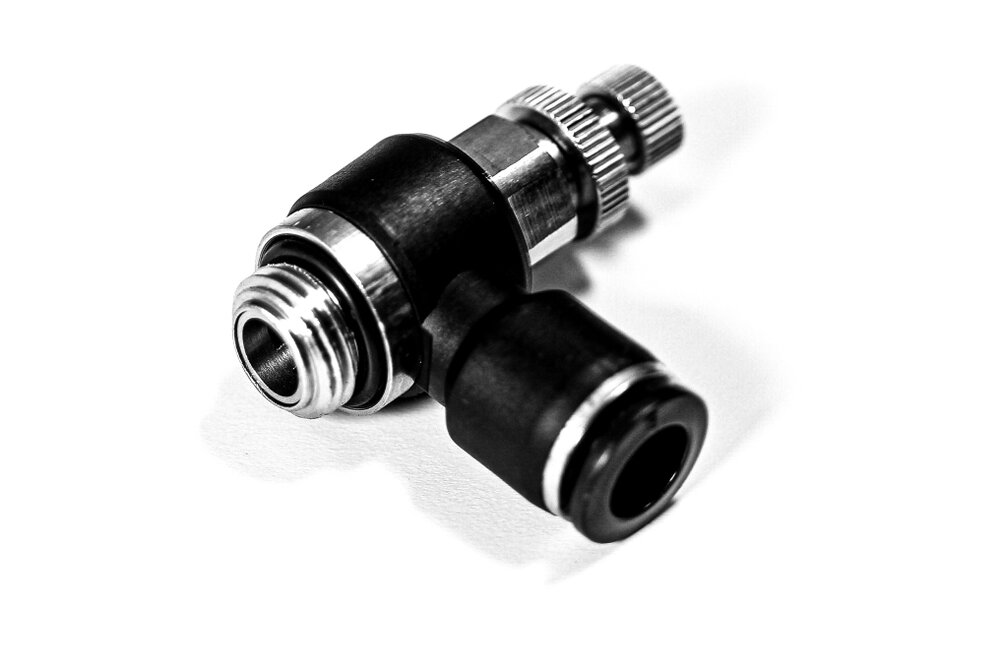

TF-PREZH-8-3/8
Fojtó-visszacsapó szelep - hengerbe
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
TF-PREZH-8-3/8
Fojtó-visszacsapó szelep - hengerbe
Termék adat PDF
Letöltés| Termék | Csatlakozás | Üzemi nyomás |
|---|

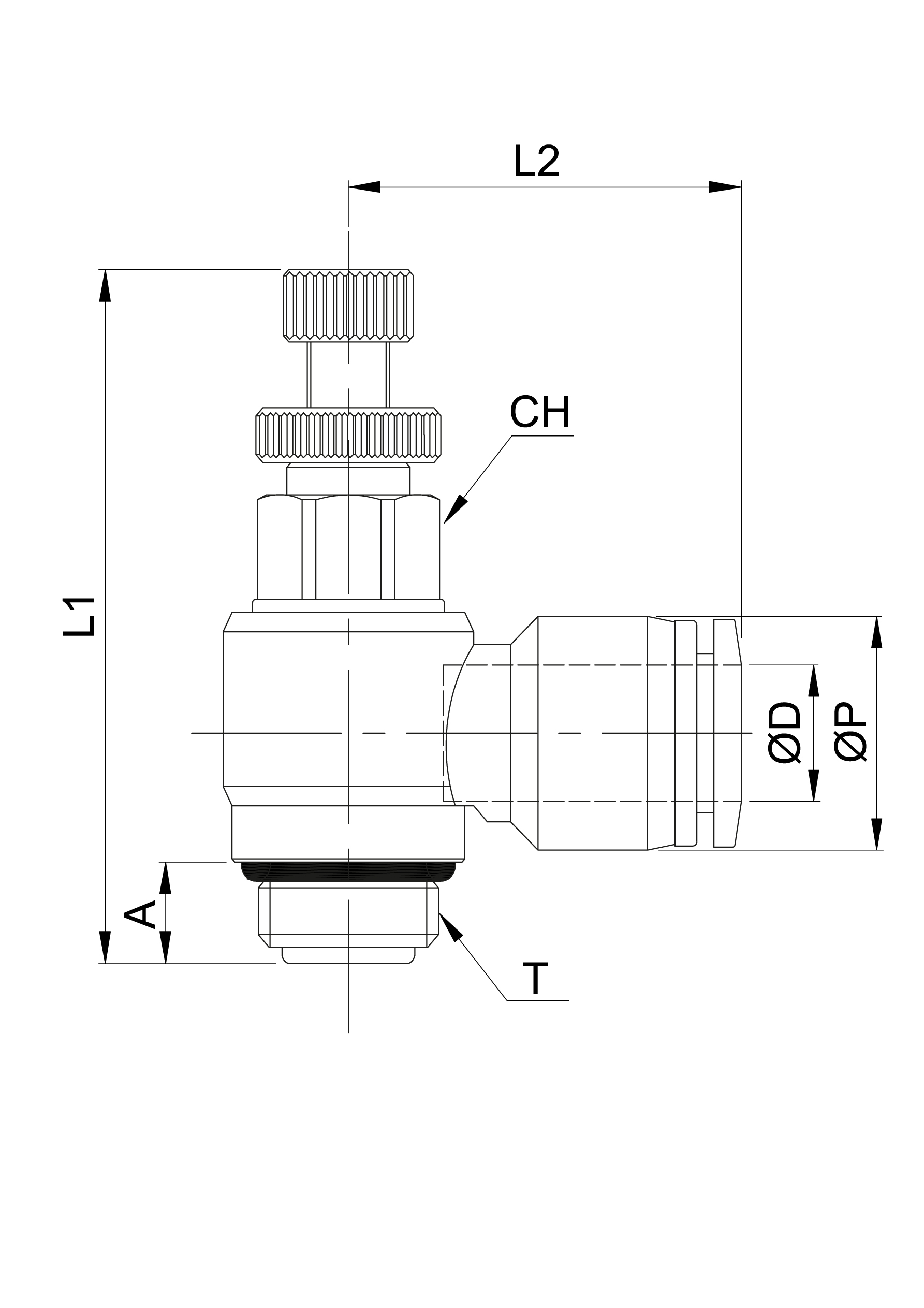

| Típusszám | ØD | T | ØP | A | L1 | L2 | CH |
|---|---|---|---|---|---|---|---|
| TF-PREZH-4-M5 | 4 | M5 | 11,1 | 4 | 29,3 | 20 | 8 |
| TF-PREZH-4-1/8 | 4 | G 1/8" | 11,1 | 5 | 39,7 | 22,3 | 8 |
| TF-PREZH-4-1/4 | 4 | G 1/4" | 11,1 | 6 | 45,5 | 24,1 | 12 |
| TF-PREZH-6-M5 | 6 | M5 | 13 | 4 | 29,3 | 21,9 | 8 |
| TF-PREZH-6-1/8 | 6 | G 1/8" | 13 | 5 | 39,7 | 23,1 | 8 |
| TF-PREZH-6-1/4 | 6 | G 1/4" | 13 | 6 | 45,5 | 25,1 | 12 |
| TF-PREZH-6-3/8 | 6 | G 3/8" | 13 | 7,2 | 52 | 26,8 | 14 |
| TF-PREZH-6-1/2 | 6 | G 1/2" | 13 | 8,2 | 58 | 29,8 | 17 |
| TF-PREZH-8-1/8 | 8 | G 1/8" | 15,1 | 5 | 39,7 | 25,6 | 8 |
| TF-PREZH-8-1/4 | 8 | G 1/4" | 15,1 | 6 | 45,5 | 28,6 | 12 |
| TF-PREZH-8-3/8 | 8 | G 3/8" | 15,1 | 7,2 | 52 | 29,6 | 14 |
| TF-PREZH-8-1/2 | 8 | G 1/2" | 15,1 | 8,2 | 58 | 32,6 | 17 |
| TF-PREZH-10-1/8 | 10 | G 1/8" | 18,8 | 5 | 39,7 | 28,8 | 8 |
| TF-PREZH-10-1/4 | 10 | G 1/4" | 18,8 | 6 | 45 | 31,1 | 12 |
| TF-PREZH-10-3/8 | 10 | G 3/8" | 18,8 | 7,2 | 52 | 31,6 | 14 |
| TF-PREZH-10-1/2 | 10 | G 1/2" | 18,8 | 8,2 | 58 | 34,6 | 17 |
| TF-PREZH-12-1/4 | 12 | G 1/4" | 21,5 | 6 | 45,5 | 33,5 | 12 |
| TF-PREZH-12-3/8 | 12 | G 3/8" | 21,5 | 7,2 | 52 | 35,6 | 14 |
| TF-PREZH-12-1/2 | 12 | G 1/2" | 21,5 | 8,2 | 58 | 36,6 | 17 |
| Csatlakozás: | G 3/8" |
|---|---|
| Hőmérséklet tartomány: | -20°C…+80°C |
| Anyag: | POM |
| Csatlakozó test anyaga: | POM |
| Csőméret: | Ø8 |
| Csőrögzítő hüvely anyaga: | nikkelezett réz |
| Kivitel: | menetes |
| Közeg: | sűrített levegő |
| O-gyűrű anyaga: | NBR |
| Rögzítő karom anyaga: | rozsdamentes acél |
| Támasztógyűrű anyaga: | POM |
| Tömítés anyaga: | NBR |
| Üzemi nyomás: | -0,95…16 bar |
