TQ-PS-8-3/8
Push-In egyenes csatlakozó
Egyedi igények rögzítésére a rendelésösszesítő felületen van lehetőség
TQ-PS-8-3/8
Push-In egyenes csatlakozó
Kérjük regisztráljon a 3D modellek és termék adatlapok letöltéséhez.
| Termék | Csatlakozás | Csőméret |
|---|

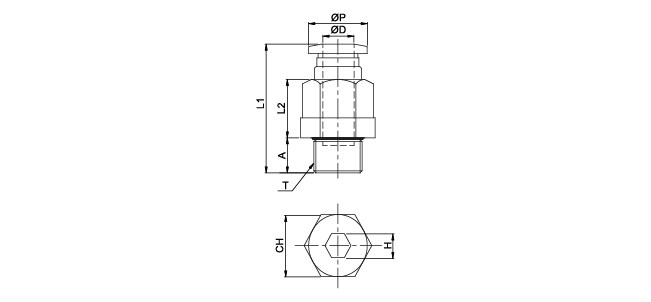

| Típusszám | ØD | T | ØP | A | L1 | L2 | CH | H |
|---|---|---|---|---|---|---|---|---|
| TQ-PS-4-M5 | 4 | M5x0,8 | 9,8 | 3,8 | 20,1 | - | 10 | 2 |
| TQ-PS-4-1/8 | 4 | G 1/8" | 9,8 | 5 | 19,3 | 7,4 | 10 | 3 |
| TQ-PS-4-1/4 | 4 | G 1/4" | 9,8 | 5,8 | 16,6 | 3,9 | 10 | 3 |
| TQ-PS-6-M5 | 6 | M5x0,8 | 11,9 | 3,8 | 21,2 | - | 12 | 2 |
| TQ-PS-6-1/8 | 6 | G 1/8" | 11,9 | 5 | 19,9 | 6,7 | 12 | 4 |
| TQ-PS-6-1/4 | 6 | G 1/4" | 11,9 | 5,8 | 20,4 | 6,4 | 12 | 4 |
| TQ-PS-6-3/8 | 6 | G 3/8" | 11,9 | 6,8 | 20 | 4,5 | 12 | 4 |
| TQ-PS-6-1/2 | 6 | G 1/2" | 11,9 | 8 | 21,7 | 4,5 | 12 | 4 |
| TQ-PS-8-1/8 | 8 | G 1/8" | 13,8 | 5 | 24,4 | 11,1 | 14 | 5 |
| TQ-PS-8-1/4 | 8 | G 1/4" | 13,8 | 5,8 | 22,2 | 7 | 14 | 6 |
| TQ-PS-8-3/8 | 8 | G 3/8" | 13,8 | 6,8 | 21,2 | 4,5 | 14 | 6 |
| TQ-PS-8-1/2 | 8 | G 1/2" | 13,8 | 8 | 22,9 | 4,5 | 14 | 6 |
| TQ-PS-10-1/4 | 10 | G 1/4" | 17,2 | 5,8 | 27,5 | 13,9 | 17 | 6 |
| TQ-PS-10-3/8 | 10 | G 3/8" | 17,2 | 6,8 | 25 | 8,9 | 17 | 8 |
| TQ-PS-10-1/2 | 10 | G 1/2" | 17,2 | 8 | 22,7 | 4,9 | 17 | 8 |
| TQ-PS-12-1/4 | 12 | G 1/4" | 19,6 | 5,8 | 31,2 | 12 | 20 | 6 |
| TQ-PS-12-3/8 | 12 | G 3/8" | 19,6 | 6,8 | 28,2 | 11 | 20 | 8 |
| TQ-PS-12-1/2 | 12 | G 1/2" | 19,6 | 8 | 28,9 | 9,5 | 20 | 8 |
| TQ-PS-14-3/8 | 14 | G 3/8" | 21,8 | 6,8 | 31,8 | 13 | 21 | 8 |
| TQ-PS-14-1/2 | 14 | G 1/2" | 21,8 | 8 | 29,5 | 10 | 24 | 10 |
| Csatlakozás: | G 3/8" |
|---|---|
| Hőmérséklet tartomány: | -20°C…+80°C |
| Anyag: | POM |
| Csatlakozó test anyaga: | POM |
| Csőméret: | Ø8 |
| Csőrögzítő hüvely anyaga: | nikkelezett réz |
| Kivitel: | menetes |
| Közeg: | sűrített levegő, vákuum |
| Névleges nyomás: | -0,95…16 bar |
| O-gyűrű anyaga: | NBR |
| Rögzítő karom anyaga: | rozsdamentes acél |
| Támasztógyűrű anyaga: | POM |
| Tömítés anyaga: | NBR |
